आईईईई C57.12.90 ट्रांसफार्मर अनुपात मीटर बदल जाता है

ट्रांसफार्मर अनुपात मीटर बदल जाता है

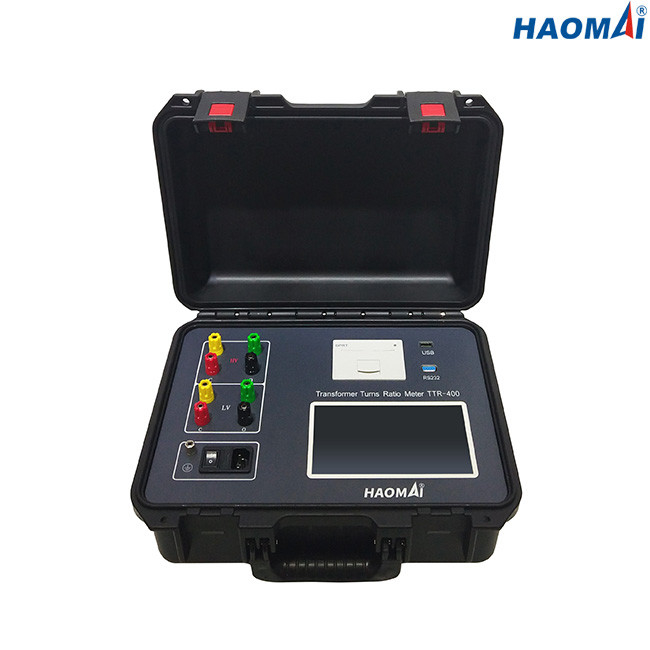

आदर्श: टीटीआर-400

ट्रांसफॉर्मर टर्न्स रेशियो मीटर TTR-400 को टेस्ट स्टैंडर्ड IEC 60076 और IEEE C57.12.90 के अनुसार एक सबस्टेशन या मैन्युफैक्चरिंग वातावरण में सिंगल फेज या थ्री-फेज डिस्ट्रीब्यूशन ट्रांसफॉर्मर या पावर ट्रांसफॉर्मर के वोल्टेज अनुपात को मापने के लिए डिज़ाइन किया गया है।

मुख्य विशेषताएं

उपाय अनुपात, वोल्टेज अनुपात, चरण विस्थापन बदल जाता है

चर परीक्षण वोल्टेज: 0~160V

स्वचालित घुमावदार कनेक्शन पहचान और वेक्टर समूह परीक्षण

7 ”आसान ऑपरेशन के लिए टच स्क्रीन

त्वरित परीक्षण सेटअप के लिए सरलीकृत यूजर इंटरफेस

परीक्षा परिणाम ऑन-बोर्ड सहेजें

USB इंटरफ़ेस के माध्यम से परीक्षा परिणाम डाउनलोड करें

अंतर्निहित प्रिंटर के माध्यम से परीक्षा परिणाम प्रिंट करें

●अधिक सटीक माप के लिए तीन-चरण सटीक इन्वर्टर बिजली की आपूर्ति को अपनाएं

उच्च और निम्न वोल्टेज रिवर्स कनेक्शन संरक्षण और ट्रांसफार्मर इंटरटर्न शॉर्ट सर्किट संरक्षण है

पोर्टेबिलिटी के लिए एक कॉम्पैक्ट और बीहड़ मामले में आपूर्ति की जाती है

तकनीकी डाटा

परीक्षण मानक: IEC60076 और IEEE C57.12.90

अनुपात मापन

रेंज: 0.9-10000

सटीकता: ±0.1% @ 0.9-500

±0.2% @ 501-2000

± 0.5% @ 2001-10000

◇चरण कोण मापन

रेंज: ± 180 डिग्री

सटीकता: ±0.1°

संकल्प: 0.01 डिग्री

टेस्ट वोल्टेज: 0 ~ 160V

आंतरिक डेटा संग्रहण: 1000 डेटा सेट तक

अंतर्निहित प्रिंटर सीधे परीक्षा परिणाम प्रिंट करने के लिए

बिजली की आपूर्ति: AC220V/230V±10%,50Hz/60Hz

आयाम: 360x290x170 मिमी (14.17x11.42x6.69 इंच)

वजन: 5.9 किग्रा (13.01 पौंड)

पर्यावरण की स्थिति

भंडारण तापमान: -20 ℃ ~ 60 ℃

आर्द्रता: <90%

ऑपरेटिंग तापमान: -10 ℃ ~ 50 ℃

सुरक्षा योग्यता और ईएमसी

सुरक्षा: IEC61010-1 . के अनुसार डिज़ाइन किया गया

ईएमसी: हल्का औद्योगिक आईईसी 61326

ट्रांसफॉर्मर टर्न्स रेशियो मीटर टीटीआर-400 वोल्टेज अनुपात और पावर ट्रांसफॉर्मर के अनुपात के परीक्षण के लिए शक्तिशाली उपकरण है।

ट्रांसफॉर्मर टर्न रेशियो मीटर टीटीआर-400 को आईएसओ/आईईसी 17025 के तहत मान्यता प्राप्त थर्ड पार्टी प्रयोगशाला में भी कैलिब्रेट किया जाता है।

कैलिब्रेशन रिपोर्ट को नीचे दिखाया गया है।
