| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HAOMAI |
| प्रमाणन: | ISO9001:2015, Type Test Report, Calibration Report |
| मॉडल संख्या: | रिलेस्टार-7000 |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | ट्रांसपोर्ट केस + प्लाईवुड केस |
| प्रसव के समय: | 10-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 400 सेट |
| प्रोडक्ट का नाम: | रिले टेस्ट सिस्टम, रिले टेस्ट किट, रिले टेस्टर, सेकेंडरी इंजेक्शन टेस्ट सेट | मौजूदा उत्पादन: | 6x0…30ए |
|---|---|---|---|
| वोल्टेज आउटपुट: | 6x0…150V | आउटपुट सटीकता: | एसी आउटपुट के लिए ≤0.1% |
| आईईसी 61850 परीक्षण: | उपलब्ध | कार्यवाही: | स्थानीय मोड + पीसी मोड |
| प्रमुखता देना: | 30A प्रोटेक्शन रिले टेस्ट सेट,IEC61850 प्रोटेक्शन रिले टेस्ट सेट,मल्टीमोड प्रोटेक्टिव रिले टेस्ट सेट |
||

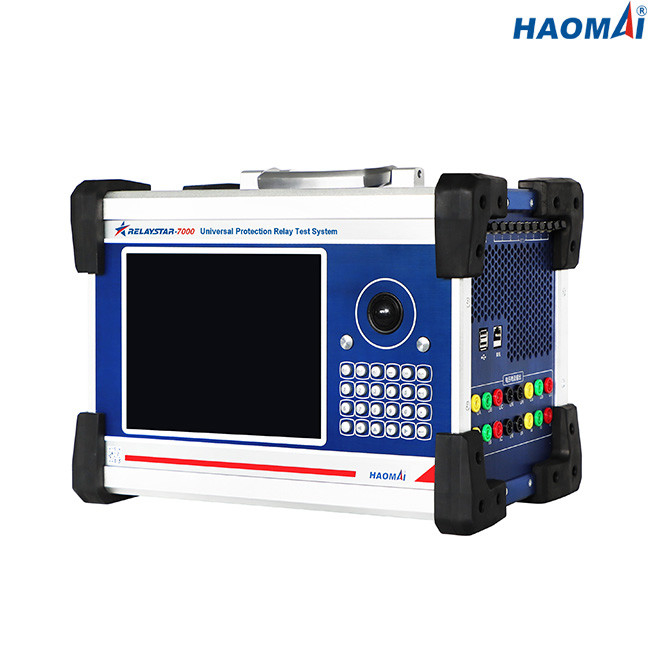

यूनिवर्सल प्रोटेक्शन रिले टेस्ट सेट
आदर्श: रिलेस्टार-7000
RELAYSTAR-7000 आईईसी 61850-आधारित सुरक्षा उपकरणों और मर्जिंग यूनिट सहित सभी पीढ़ियों और सुरक्षा रिले के प्रकारों के परीक्षण के लिए सबसे शक्तिशाली सुरक्षा रिले परीक्षण सेट है।
RELAYSTAR-7000 ईथरनेट-आधारित सबस्टेशन संचार के साथ रिले के परीक्षण के लिए IEC61850 प्रोटोकॉल इंटरफ़ेस को एकीकृत करता है
RELAYSTAR-7000 को बड़े रंगीन ग्राफिकल डिस्प्ले, एक रोटरी चयनकर्ता, एक कीपैड और फ़ंक्शन कुंजियों के माध्यम से सीधे फ्रंट पैनल से संचालित किया जा सकता है।
ईथरनेट पोर्ट एक पीसी चलाने वाले उन्नत परीक्षण सॉफ़्टवेयर के साथ RELAYSTAR-7000 को नियंत्रित करने की अनुमति देता है।
मुख्य विशेषताएं
इलेक्ट्रो-मैकेनिकल, सॉलिड-स्टेट और माइक्रोप्रोसेसर-आधारित सुरक्षात्मक रिले, विलय इकाई और आईईडी के लिए बहुमुखी परीक्षण समाधान
बड़ा रंग TFT LCD स्क्रीन डिस्प्ले
स्थानीय परीक्षण और पीसी दूरस्थ परीक्षण दोनों उपलब्ध हैं
उच्च उत्पादन शक्ति
स्थिर-राज्य और गतिशील परीक्षण क्षमता
क्षणिक परीक्षण करें
जीपीएस या आईआरआईजी-बी द्वारा शुरू से अंत तक परीक्षण करें
IEC61850 प्रोटोकॉल इंटरफ़ेस
तकनीकी डाटा
सामान्य वर्तमान और वोल्टेज आउटपुट
| वर्तमान जनरेटर | रेंज निर्धारण | 6-चरण एसी (एलएन): 6x0… 30A |
| डीसी (एलएन): 6x0… ± 10 ए | ||
| शक्ति | 6-चरण एसी (एलएन): 6x450VA 30A . पर | |
| डीसी (एलएन): 6x120VA 10A . पर | ||
| शुद्धता | एसी: ± 1 एमए (≤0.2 ए), ≤0.1% (0.2 ~ 30 ए) | |
| डीसी: ± 5 एमए (0.2 ~ 0.5 ए), ≤0.2% (0.5 ~ 10 ए) | ||
| संकल्प | 1mA | |
| वोल्टेज जेनरेटर | रेंज निर्धारण | 6-चरण एसी (एलएन): 6x0… 150V |
| डीसी (एलएन): 6x0… ± 160V | ||
| शक्ति | 6-चरण एसी (एलएन): 150V . पर 6x80VA | |
| डीसी (एलएन): 160V . पर 6x80VA | ||
| शुद्धता | एसी: ± 2 एमवी (0.2 ~ 2 वी), ≤0.1% (2 ~ 150 वी) | |
| डीसी: ± 10 एमवी (0.5 ~ 5 वी), ≤0.2% (5 ~ 160 वी) | ||
| संकल्प | 1mV | |
| सामान्य जेनरेटर | आवृत्ति | रेंज: 0 ~ 1200 हर्ट्ज |
| सटीकता: <1 मेगाहर्ट्ज (0 ~ 65 हर्ट्ज), <10 मेगाहर्ट्ज (65 ~ 450 हर्ट्ज), <20 मेगाहर्ट्ज (450 ~ 1200 हर्ट्ज) | ||
| संकल्प: 0.001 हर्ट्ज | ||
| अवस्था | रेंज: -360° ~+360° | |
| सटीकता: 0.1° | ||
| संकल्प: 0.01 डिग्री | ||
| लयबद्ध | सुपरपोजिशन ऑर्डर: 2 ~ 24 गुना | |
| विरूपण: ≤0.5% |
ईथरनेट संचार इंटरफेस
| तरीका | 10/100Base-TX(10/100Mbit, मुड़-जोड़ी, ऑटो-क्रॉसओवर) |
| पोर्ट की संख्या | 2 |
| इंटरफ़ेस का प्रकार | आरजे 45 |
| स्थिति संकेत | एल.ई.डी. बत्तियां |
ऑप्टिकल फाइबर संचार इंटरफेस
| तरीका | 100Base-FX (100Mbit, ऑप्टिकल फाइबर, पूर्ण द्वैध) |
| पोर्ट की संख्या | 8 |
| इंटरफ़ेस का प्रकार | नियंत्रण रेखा |
| फाइबर प्रकार | 62.5/125μm (बहु-मोड फाइबर) |
| वेवलेंथ | 1310एनएम |
| संचरण दूरी | > 1 किमी |
| स्थिति संकेत | एल.ई.डी. बत्तियां |
FT3 इंटरफेस
| पोर्ट की संख्या | 9 (8 संचारण के लिए, 1 प्राप्त करने के लिए) |
| इंटरफ़ेस का प्रकार | अनुसूचित जनजाति |
| फाइबर प्रकार | 62.5/125μm (बहु-मोड फाइबर) |
| वेवलेंथ | 850nm |
बाइनरी इनपुट
| संख्या | 8 |
| प्रकार | संभावित-मुक्त संपर्क या निष्क्रिय संपर्क (स्वचालित पहचान) |
| दहलीज विशेषताएं | "0": 0～6V;"1":12वी～250वी |
बाइनरी आउटपुट
| संख्या | 4 |
| प्रकार | निष्क्रिय संपर्क |
| ब्रेक क्षमता | 250VAC / 0.5A;250VDC / 0.2A |
अंतर्निर्मित निगरानी और रिकॉर्डिंग
| निगरानी | धाराएं और वोल्टेज आउटपुट |
| रिकॉर्डिंग | एनालॉग आउटपुट, बाइनरी इनपुट/आउटपुट स्थिति |
| तरीका | वास्तविक समय की निगरानी, कोई बाहरी तारों की आवश्यकता नहीं है |
| रिकॉर्डिंग लंबाई | असीमित (आंतरिक मेमोरी भर जाने तक) |
बिजली की आपूर्ति
| नाममात्र इनपुट वोल्टेज | अनुकूलित (AC230V / 120V ± 10%, 1-चरण) |
| नाममात्र आवृत्ति | 50/60 हर्ट्ज |
| मूल्यांकन वर्तमान | 10A 230V / 12A 120V . पर |
| संबंध | मानक एसी सॉकेट (आईईसी 60320) |
पर्यावरण की स्थिति
| प्रचालन तापमान | 0 ... +50 डिग्री सेल्सियस (+32 ... +122 डिग्री फारेनहाइट) |
| भंडारण तापमान | -25 ... +70 डिग्री सेल्सियस (-13 ... +158 डिग्री फारेनहाइट) |
| आर्द्रता सीमा | सापेक्षिक आर्द्रता 5 ... 95%, गैर संघनक |
| कंपन | आईईसी 60068-2-6(20मी/से2 पर 10 ... 150 हर्ट्ज) |
विविध
| वज़न | 19.5 किग्रा (42.99 पाउंड) |
| आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना) | 405×295×250mm(15.94x11.61x9.84 इंच) |
सुरक्षा मानक, विद्युत चुम्बकीय संगतता
| ईएमसी | उत्पाद विद्युत चुम्बकीय संगतता (ईएमसी) निर्देश 2004/108/ईसी (सीई अनुरूप) का पालन करता है। |
| उत्पाद कम वोल्टेज निर्देश 2006/95/ईसी (सीई अनुरूप) का पालन करता है। | |
| सुरक्षा | आईईसी 61326-1;आईईसी 61000-6-4;आईईसी 61000-3-2/3 |
| आईईसी 61010-1 |
यूनिवर्सल प्रोटेक्शन रिले टेस्ट सेट RELAYSTAR-7000 हाइब्रिड माप और रिकॉर्डिंग सुविधाओं (एनालॉग, बाइनरी, IEC 61850 GOOSE संदेशों और SV) के साथ रिले टेस्टर और कैलिब्रेटर के रूप में अपने उत्कृष्ट प्रदर्शन को जोड़ती है।
यूनिवर्सल प्रोटेक्शन रिले टेस्ट सेट RELAYSTAR-7000 ने ISO/IEC 17025 के तहत मान्यता प्राप्त चीन KETOP प्रयोगशाला में टाइप टेस्ट पास किया।
व्यक्ति से संपर्क करें: William Wang
दूरभाष: +86-18682083519
