उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HAOMAI |
प्रमाणन: | ISO9001:2015, Calibration Report |
मॉडल संख्या: | टीडीसी3100 |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | negotiable |

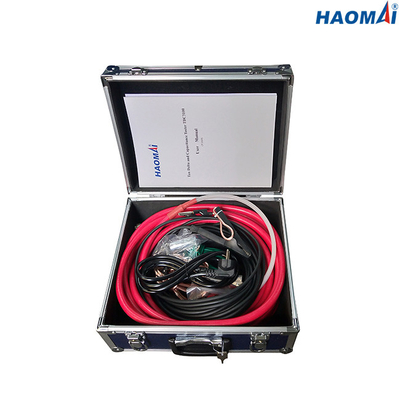

पैकेजिंग विवरण: | ट्रांसपोर्ट केस + प्लाईवुड केस |
प्रसव के समय: | 5-10 कार्य दिवस |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | प्रति माह 400 सेट |
प्रोडक्ट का नाम: | टैन डेल्टा परीक्षक, आईपीएफ, सी एंड डीएफ | आंतरिक एचवी आउटपुट: | 0.5-12kV |
---|---|---|---|
अधिकतम आउटपुट करंट: | 200mA | अपव्यय कारक (टीजीδ) मापन: | उपलब्ध |
समाई (सीएक्स) मापन: | उपलब्ध | सीवीटी अनुपात परीक्षण: | उपलब्ध |
प्रमुखता देना: | स्वचालित इन्सुलेशन पावर फैक्टर,12kV इन्सुलेशन पावर फैक्टर,IEC60247 टैन डेल्टा टेस्ट सेट: |
टैन डेल्टा और कैपेसिटेंस टेस्टर
आदर्श: टीडीसी3100
स्वचालित 12kV इन्सुलेशन पावर फैक्टर / अपव्यय कारक (टैन∂) परीक्षण सेट

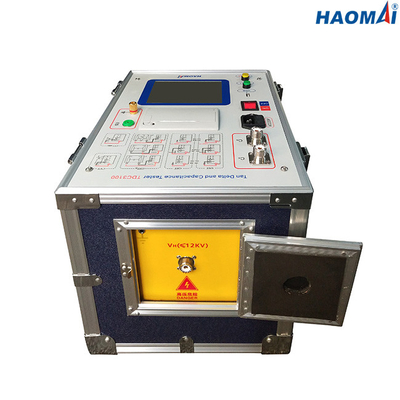

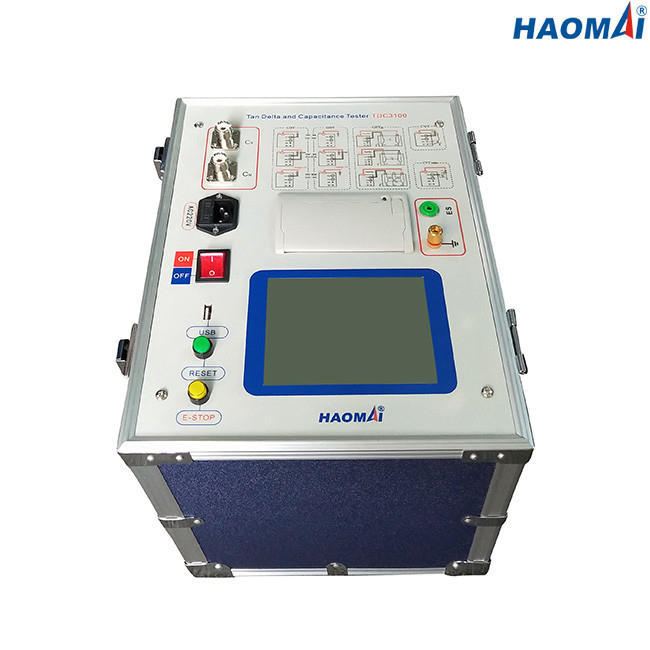

टैन डेल्टा और कैपेसिटेंस टेस्टर TDC3100 पूरी तरह से स्वचालित 12 kV इंसुलेशन पावर फैक्टर / डिसिपेशन फैक्टर (tan∂) टेस्ट सेट है जिसे विद्युत इन्सुलेशन सामग्री और उच्च वोल्टेज सिस्टम जैसे ट्रांसफार्मर, बुशिंग, सर्किट ब्रेकर, केबल और वाइंडिंग की प्रकृति और गुणवत्ता का मूल्यांकन करने के लिए डिज़ाइन किया गया है। घूमने वाली मशीनों आदि की..
TDC3100 के मापन में वोल्टेज, करंट, पावर, टैन डेल्टा, पावर फैक्टर, कैपेसिटेंस और CVT अनुपात शामिल हैं।परीक्षण के परिणाम स्वचालित रूप से उपकरण में संग्रहीत किए जा सकते हैं, और इसे सीधे यूएसबी स्टोरेज में डाउनलोड किया जा सकता है या अंतर्निर्मित थर्मल प्रिंटर के माध्यम से मुद्रित किया जा सकता है।
मुख्य विशेषताएं
टेस्ट मानक: IEC60247
चयन योग्य परीक्षण मोड: यूएसटी, जीएसटी, जीएसटीजी
12kV इन्सुलेशन पावर फैक्टर / अपव्यय कारक (तन∂) माप
12kV पर 60nF तक की क्षमता माप
CVT अनुपात परीक्षण उपलब्ध (सटीकता वर्ग 1.0 या 3.0 के साथ CVT के लिए उपयुक्त)
गंभीर हस्तक्षेप या शोर की स्थिति के तहत परीक्षण के लिए हस्तक्षेप दमन सर्किट
आसान और त्वरित संचालन के लिए टच स्क्रीन
अंतर्निहित थर्मल प्रिंटर सीधे परीक्षा परिणाम प्रिंट करने के लिए
तकनीकी डाटा
टेस्ट मानक: IEC60247
आंतरिक एचवी आउटपुट: 0.5 ~ 12kV
आउटपुट सटीकता: ± (पढ़ना × 1%)
संकल्प: 100V
अधिकतम आउटपुट करंट: 200mA
क्षमता: 2000VA
स्व-उत्तेजना शक्ति का स्रोत: एसी 0~50V/15A
अपव्यय कारक (टीजीδ) मापन
मापने की सीमा: कोई सीमा नहीं
शुद्धता: ± (पढ़ना × 1% + 0.040%)
संकल्प: 0.001%
क्षमता (सीएक्स) मापन
मापने की सीमा: 15pF <सीएक्स <300nF
सीएक्स <60nF @12kV
सीएक्स <150nF @ 5kV
सीएक्स <300nF @ 1kV
सीवीटी परीक्षण के लिए सीएक्स <300nF
शुद्धता: ± (पढ़ना × 1% + 1.00pF)
संकल्प: 0.001pF (4 वैध डिजिटल)
CVT अनुपात परीक्षण (सटीकता वर्ग 1.0 या 3.0 के साथ CVT के लिए उपयुक्त)
मापने की सीमा: 10 ~ 10000
शुद्धता: 1%
आवृत्ति
एकल आवृत्ति: 50 हर्ट्ज या 60 हर्ट्ज
परिवर्तनीय आवृत्ति: 45 हर्ट्ज / 55 हर्ट्ज, 47.5 हर्ट्ज / 52.5 हर्ट्ज, 55 हर्ट्ज / 65 हर्ट्ज, 57.5 हर्ट्ज / 62.5 हर्ट्ज
अंतर्निहित थर्मल प्रिंटर परीक्षण के परिणाम मुद्रण के लिए
परीक्षण परिणामों के लिए USB इंटरफ़ेस डाउनलोड संग्रहण
डेटा संग्रहण: 200 परीक्षा परिणाम परीक्षक में संग्रहीत किए जा सकते हैं
बिजली की आपूर्ति: अनुकूलित (एसी 220V / 230V / 120V / 127V ± 10%, 1-चरण), 50 हर्ट्ज / 60 हर्ट्ज
पर्यावरण की स्थिति
भंडारण तापमान: -20 ℃ ~ 60 ℃
ऑपरेटिंग तापमान: -10 ℃ ~ 50 ℃
आर्द्रता: <90%
विविध
मेजबान का आयाम: 350x270mx270mm (13.78x10.62x10.63 इंच)
मेजबान का वजन: 22.8 किग्रा (50.27 पौंड)
सुरक्षा योग्यता और ईएमसी
सुरक्षा: IEC61010-1 . के अनुसार डिज़ाइन किया गया
ईएमसी: हल्का औद्योगिक आईईसी 61326
टैन डेल्टा और कैपेसिटेंस टेस्टर TDC3100 ट्रांसफॉर्मर, सर्किट ब्रेकर, इंसुलेशन बुशिंग, रोटेटिंग मशीन, केबल, CVT आदि के अपव्यय कारक (tgδ), पावर फैक्टर (PF) और कैपेसिटेंस (Cx) के परीक्षण के लिए विश्वसनीय परीक्षण उपकरण है।
