HAOMAI गैस ऑनलाइन DGA मॉनिटरिंग सिस्टम मल्टीफंक्शनल RS485

ट्रांसफार्मर तेल भंग गैस विश्लेषण और नमी मॉनिटर

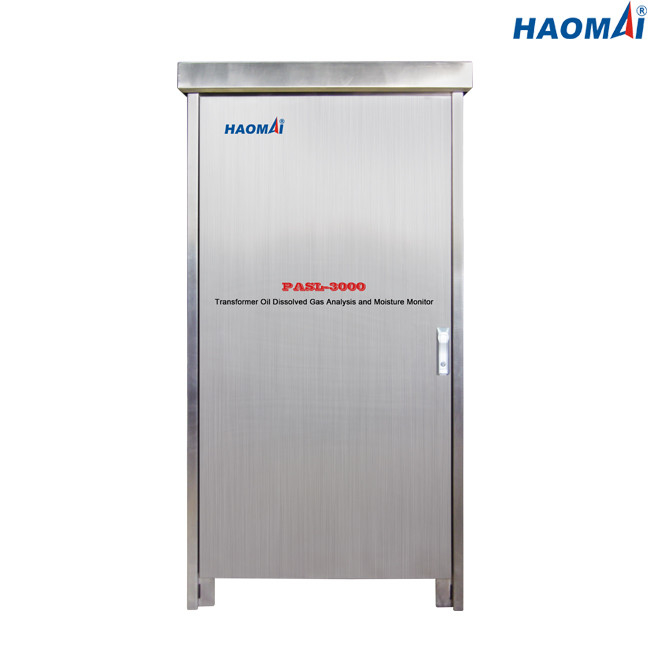

आदर्श: PASL-3000

HAOMAI ने सेमीकंडक्टर लेजर तकनीक और फोटो-ध्वनिक स्पेक्ट्रोस्कोपी को एक साथ जोड़कर स्मार्ट ग्रिड क्षेत्र में लागू किया।

HAOMAI द्वारा विकसित ट्रांसफॉर्मर ऑयल डिसॉल्व्ड गैस एनालिसिस एंड मॉइस्चर मॉनिटर PASL-3000 हाइड्रोजन (H2), कार्बन मोनोऑक्साइड (CO), कार्बन डाइऑक्साइड (CO2), मीथेन (CH4), एसिटिलीन (C2H2), एथेन (C2H6) को मापने में सक्षम है। , एथिलीन (C2H4), नमी (H2O) आदि। ट्रांसफार्मर तेल में 8 प्रकार की भंग गैसें, जो सुविधाजनक संचालन, आसान रखरखाव और उच्च माप सटीकता द्वारा कई ग्राहकों से अच्छी प्रतिष्ठा जीतती हैं।

मुख्य विशेषताएं

उन्नत तकनीक।ट्रांसफॉर्मर तेल में घुली गैस को मापने के लिए सेमीकंडक्टर लेजर तकनीक और फोटो-ध्वनिक स्पेक्ट्रोस्कोपी का नवीन रूप से उपयोग किया जाता है।PASL-3000 में मजबूत क्रॉस-इंटरफेरेंस क्षमता, तेजी से मापने की प्रतिक्रिया, उच्च माप सटीकता, अच्छी दोहराव आदि विशेषताएं हैं।

●सभी घटकों ने गैस माप और विश्लेषण को भंग कर दिया।हाइड्रोजन (H2), कार्बन मोनोऑक्साइड (CO), कार्बन डाइऑक्साइड (CO2), मीथेन (CH4), एसिटिलीन (C2H2), एथेन (C2H6), एथिलीन (C2H4), नमी ( H2O) आदि। 8 प्रकार की गैसें, नाइट्रोजन (N2) और ऑक्सीजन (O2) की घटक सामग्री को मापने के लिए भी बढ़ाई जा सकती हैं।

कोई उपभोग्य वस्तु और कोई रखरखाव नहीं।उपकरण संचालित करने के लिए कर्मियों की कोई आवश्यकता नहीं है।ऑपरेशन के दौरान किसी वाहक गैस या पुन: अंशांकन की आवश्यकता नहीं होती है।निरंतर रखरखाव की आवश्यकता नहीं है।

विश्वसनीय degassing।मॉनिटर में एक अंतर्निर्मित निरंतर तापमान वैक्यूम degassing उपकरण है, जो कुशलतापूर्वक और जल्दी से degassing कर सकता है, और तेल के नमूनों को कोई प्रदूषण नहीं है।

आसान स्थापना।ग्राहकों के आर्थिक नुकसान को कम करने के लिए बिजली की विफलता के बिना स्थापना को पूरा किया जा सकता है।

रिमोट टर्मिनल डिस्प्ले।मॉनिटर मोडबस और आईईसी61850 प्रोटोकॉल का समर्थन करता है, जो उपकरण संचालन की स्थिति, वास्तविक समय माप डेटा, डेटा कॉलम विश्लेषण ग्राफ, प्रवृत्ति ग्राफ, रिपोर्ट और चेतावनी संकेत सहित रिमोट टर्मिनल डिस्प्ले प्रदान कर सकता है।

एकाधिक डेटा संचार, दूरस्थ केंद्रीकृत प्रबंधन।उन्नत रिमोट केंद्रीकृत प्रबंधन सॉफ्टवेयर कई मॉनिटरों की रनिंग स्थिति और परीक्षण डेटा को सारांशित और मॉनिटर कर सकता है, और सही प्रवृत्ति विश्लेषण और निदान परिणाम प्रदान कर सकता है।यह RS485, ईथरनेट, GPRS, ऑप्टिकल फाइबर आदि संचार मोड का समर्थन करता है।

तकनीकी डाटा

सेमीकंडक्टर लेजर प्रौद्योगिकी और फोटो-ध्वनिक स्पेक्ट्रोस्कोपी का उपयोग ट्रांसफार्मर तेल भंग गैस विश्लेषण और नमी मॉनिटर PASL-3000 के लिए नवीन रूप से किया जाता है।

ट्रांसफॉर्मर ऑयल डिसॉल्व्ड गैस एनालिसिस एंड मॉइस्चर मॉनिटर PASL-3000 ने चाइना इलेक्ट्रिक पावर रिसर्च इंस्टीट्यूट लिमिटेड कंपनी में कंसाइनमेंट टेस्ट पास किया।परीक्षण रिपोर्ट नीचे के रूप में दिखाया गया है।
