हाथ में अल्ट्रासोनिक आंशिक निर्वहन डिटेक्टर 50/60 हर्ट्ज दृश्य

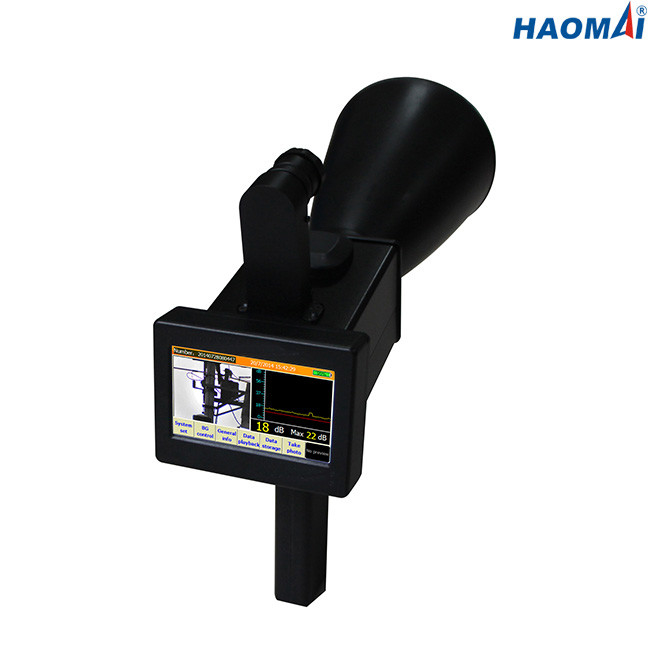

हाथ में आंशिक निर्वहन डिटेक्टर

आदर्श: एचजेएफ-750

हैंडहेल्ड आंशिक डिस्चार्ज डिटेक्टर HJF-750 एक गैर-इनवेसिव परीक्षण उपकरण है जो ओवरहेड लाइनों के असामान्य अल्ट्रासोनिक संकेतों को इकट्ठा करके और सॉफ्टवेयर के साथ उनका विश्लेषण करके ओवरहेड लाइनों के संभावित दोषों का निदान कर सकता है।

हैंडहेल्ड पार्टियल डिस्चार्ज डिटेक्टर HJF-750 हिडन फॉल्ट लोकेशन और फॉल्ट टाइप को आंकने के लिए पावर आउटेज की स्थिति में नहीं है।यह अल्ट्रासोनिक डिटेक्टर (अल्ट्रासोनिक सेंसर) द्वारा असामान्य अल्ट्रासोनिक सिग्नल एकत्र कर सकता है, फिर मेजबान को सिग्नल प्रेषित कर सकता है, गलती और छिपी गलती प्रकार और गंभीरता स्तर का निदान कर सकता है, और श्रव्य ध्वनि संकेत और आउटपुट तरंग में परिवर्तित हो सकता है।

हैंडहेल्ड आंशिक डिस्चार्ज डिटेक्टर HJF-750 परीक्षण कर्मियों को दोषों और छिपे हुए खतरों का सही पता लगाने, घातक दोषों को रोकने, अनावश्यक बिजली आउटेज से बचने और बिजली आपूर्ति की विश्वसनीयता में सुधार करने में मदद कर सकता है।

मुख्य विशेषताएं

रंग टच स्क्रीन संचालित करने में आसान है।

हाथ में, दृश्य, श्रव्य और प्रदर्शन तरंग, गैर-संपर्क पहचान

खुली हवा में बिजली के उपकरणों का पता लगाने में सक्षम, सभी प्रकार के आंशिक निर्वहन, जैसे कि कोरोना, आर्क, फ्लैशओवर, क्रीपेज, वायर ब्रेक, आर्क पुल आदि का पता लगाना और उनका पता लगाना।

3 मेगा-पिक्सेल हाई-डेफिनिशन कैमरा आसानी से विफलता का पता लगाने के बिंदु पर ध्यान केंद्रित कर सकता है और टावर पहचान और दोषपूर्ण उपकरण की तस्वीरें ले सकता है।

एंबेडेड जीपीएस रिसीवर स्वचालित रूप से समन्वय डेटा संग्रहीत करता है और जीपीएस नेविगेशन प्रदान करता है, जो खोज पथ को क्वेरी और सहेजने के लिए सुविधाजनक है।

वास्तविक समय में पर्यावरणीय तापमान और आर्द्रता का परीक्षण करने में सक्षम।

डेटा को बचाने और डेटा को वापस चलाने में सक्षम।

मध्यम तीव्रता वाले हरे रंग की लेजर ट्रेसिंग को सूरज की रोशनी में ट्रैक करना आसान है।

उच्च संवेदनशीलता और प्रत्यक्षता ओवरहेड लाइन दोष का सटीक पता लगा सकती है।

परीक्षण 30 किमी/घंटा की गति वाले वाहन में किया जा सकता है।

अल्ट्रासोनिक परीक्षण शोर वाले वातावरण में किया जा सकता है, परिवेशी ध्वनि से प्रभावित नहीं।

बिना संपर्क परीक्षण (30 मीटर तक प्रभावी परीक्षण दूरी) परीक्षण को अधिक सुरक्षित बनाता है।

गैर-आक्रामक परीक्षण पावर ग्रिड के सामान्य संचालन को प्रभावित नहीं करेगा।

आसान डेटा प्रबंधन और मूल्यांकन के लिए पृष्ठभूमि सॉफ़्टवेयर का उपयोग करें।

तकनीकी डाटा

सिस्टम: WINCE6.0

(सीपीयू: मुख्य आवृत्ति 533 मेगाहर्ट्ज)

मेमोरी: 256MB DDR2, 1GB नंदफ्लैश की रैम

स्क्रीन: 4.3-इंच TFT ट्रू कलर टच स्क्रीन, 480x272 का रिज़ॉल्यूशन

इंटरफ़ेस: एसडी मेमोरी कार्ड, यूएसबी, सीरियल पोर्ट, इयरफ़ोन

एसडी मेमोरी कार्ड: 8GB

कैमरा: 3 मेगा-पिक्सेल हाई डेफिनिशन कैमरा

◇सहायक उपकरण: जीपीएस, तापमान / आर्द्रता माप उपकरण, उच्च चमक लेजर सूचक

भंडारण समारोह: जीपीएस समन्वय, दिनांक/समय, तापमान/आर्द्रता

फ़्रीक्वेंसी रेंज: 20-150kHz

◇सेंसर की केंद्र आवृत्ति: 40kHz

सामान्य

बिजली की आपूर्ति: निर्मित लिथियम बैटरी, काम जारी रखने के लिए लगभग 8 घंटे

बैटरी का चार्जर

इनपुट: एसी 100-240 वी, 50/60 हर्ट्ज

आउटपुट: वोल्टेज 20V, वर्तमान 3.25A

पर्यावरण की स्थिति

भंडारण तापमान: -20 डिग्री सेल्सियस से 70 डिग्री सेल्सियस (-4 डिग्री फारेनहाइट +158 डिग्री फारेनहाइट)

ऑपरेटिंग तापमान: -20 डिग्री सेल्सियस से +50 डिग्री सेल्सियस (-4 डिग्री फारेनहाइट से +122 डिग्री फारेनहाइट)

आर्द्रता: <95% आरएच, गैर संघनक

हैंडहेल्ड आंशिक डिस्चार्ज डिटेक्टर HJF-750 ओवरहेड लाइन, इंसुलेटर, अरेस्टर आदि के सभी प्रकार के आंशिक डिस्चार्ज का पता लगाने के लिए शक्तिशाली हैंडहेल्ड टूल है, जैसे कि कोरोना, आर्क, फ्लैशओवर, क्रीपेज, वायर ब्रेक, आर्क पुल आदि।
