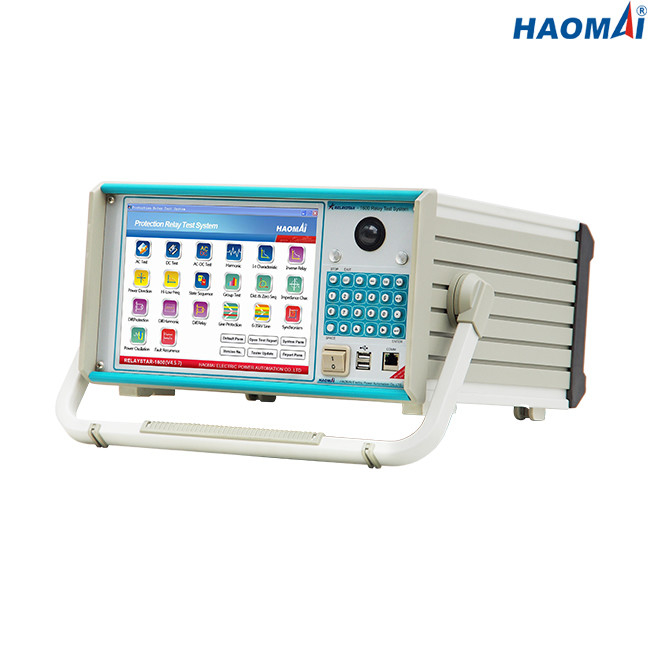

Name: मल्टीफंक्शनल 40 ए प्रोटेक्शन रिले टेस्टर, टीएफटी एलसीडी स्क्रीन रिले टेस्ट सिस्टम:
Brand: HAOMAI
SKU: रिलेस्टार-1600

होम उत्पाद सुरक्षा रिले परीक्षण सेट

मल्टीफंक्शनल 40 ए प्रोटेक्शन रिले टेस्टर, टीएफटी एलसीडी स्क्रीन रिले टेस्ट सिस्टम:

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	HAOMAI
प्रमाणन:	ISO9001:2015, Type Test Report, Calibration Report
मॉडल संख्या:	रिलेस्टार-1600

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	एक सेट
मूल्य:	negotiation
पैकेजिंग विवरण:	ट्रांसपोर्ट केस + प्लाईवुड केस
प्रसव के समय:	5-10 कार्य दिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	प्रति माह 400 सेट

संपर्क करें

विस्तृत उत्पाद विवरण

प्रोडक्ट का नाम:	रिले टेस्टर, रिले टेस्ट किट, सेकेंडरी इंजेक्शन टेस्ट सेट	मौजूदा उत्पादन:	6x0…40ए
वोल्टेज आउटपुट:	6x0…150V	आउटपुट सटीकता:	एसी आउटपुट के लिए ≤0.1%
मैक्स। बिजली उत्पादन:	240A पर 1x1000VA	कार्यवाही:	स्थानीय मोड + पीसी मोड
हाई लाइट:	मल्टीफंक्शनल प्रोटेक्शन रिले टेस्टर , 40 ए प्रोटेक्शन रिले टेस्टर , टीएफटी रिले टेस्ट सिस्टम

मल्टीफ़ंक्शनल सिक्स-फ़ेज़ प्रोटेक्शन रिले टेस्ट सेट

आदर्श: रिलेस्टार-1600

छह-चरण सुरक्षा रिले परीक्षण सेट RELAYSTAR-1600 6 वर्तमान आउटपुट चैनलों और 6 वोल्टेज आउटपुट चैनलों के साथ बहु-कार्यात्मक परीक्षण सेट है, जिसका उद्देश्य प्राथमिक रूप से सुरक्षा रिले के माध्यमिक परीक्षण के लिए है।वस्तुतः सभी प्रकार के सुरक्षा रिले का परीक्षण किया जा सकता है, जैसे इलेक्ट्रोमैकेनिकल, सॉलिड-स्टेट और माइक्रोप्रोसेसर-आधारित सुरक्षा रिले।

मल्टीफ़ंक्शनल सिक्स-फ़ेज़ प्रोटेक्शन रिले टेस्ट सेट RELAYSTAR-1600 में एम्बेडेड औद्योगिक पीसी और पूर्ण रंग TFT LCD स्क्रीन द्वारा मैन्युअल रूप से नियंत्रित करने की क्षमता है, जो उपयोगकर्ता को मैन्युअल, स्थिर-स्थिति और गतिशील परीक्षण जल्दी और आसानी से करने की अनुमति देता है, साथ ही साथ सबसे लोकप्रिय रिले के लिए बिल्ट-इन प्रीसेट टेस्ट मॉड्यूल का उपयोग करना।

मल्टीफंक्शनल सिक्स-फेज प्रोटेक्शन रिले टेस्ट सेट RELAYSTAR-1600 को इसके इन-बिल्ट जीपीएस के माध्यम से विभिन्न सबस्टेशनों में आवंटित परीक्षण सेट के साथ एंड-टू-एंड परीक्षण करने के लिए सिंक्रनाइज़ किया जा सकता है।

मुख्य विशेषताएं

1) 6-फेज करंट(6×40ए) + 6-फेज वोल्टेज(6×150वी) आउटपुट

2) 10.4-इंच एलसीडी स्क्रीन के साथ एंबेडेड औद्योगिक पीसी

3) स्थानीय परीक्षण और पीसी रिमोट टेस्ट दोनों उपलब्ध हैं

4) 240A पर उच्च शक्ति उत्पादन 1x1000VA

5) इन-बिल्ट मॉनिटरिंग और रिकॉर्डिंग

6) इन-बिल्ट जीपीएस के साथ एंड टू एंड टेस्ट

7) परिवर्तनीय बैटरी सिम्युलेटर

8) पूर्ण कार्यात्मक रिलेस्टार परीक्षण सॉफ्टवेयर

9) रियो आयात और निर्यात सुविधा

10) स्वचालित परीक्षण रिपोर्ट निर्माण

तकनीकी डाटा

वर्तमान जनरेटर

रेंज निर्धारण	6-चरण एसी (एलएन)	6x0…40ए
	3-चरण एसी (एलएन)	3x0…80ए
	1-चरण एसी (एलएल-एलएन)	1x0…240A
	डीसी (एलएन)	6x0… ± 20 ए
शक्ति	6-चरण एसी (एलएन)	40A . पर 6x300VA
	3-चरण एसी (एलएन)	80A . पर 3x450VA
	1-चरण एसी (एलएल-एलएन)	240A पर 1x1000VA
	डीसी (एलएन)	20A . पर 6x120VA
शुद्धता	एसी: ± 1 एमए (≤0.2 ए), ≤0.1% (0.2 ~ 40 ए)
शुद्धता	डीसी: ± 5 एमए (0.2 ~ 0.5 ए), ≤0.2% (0.5 ~ 20 ए)
संकल्प	1mA

वोल्टेज जेनरेटर

रेंज निर्धारण	6-चरण एसी (एलएन)	6x0…150V
	3-चरण एसी (एलएन)	3x0…300V
	डीसी (एलएन)	6x0… ± 175V
शक्ति	6-चरण एसी (एलएन)	150V . पर 6x80VA
	3-चरण एसी (एलएन)	300V . पर 3x100VA
	डीसी (एलएन)	175V . पर 6x80VA
शुद्धता	एसी: ± 2 एमवी (0.2 ~ 2 वी), ≤0.1% (2 ~ 150 वी)
	डीसी: ± 10 एमवी (0.5 ~ 5 वी), ≤0.2% (5 ~ 175 वी)
संकल्प	1mV

सहायक डीसी आपूर्ति

वोल्टेज की सीमा	110V/220V (अधिकतम 1.5A)
शक्ति	मैक्स.165वीए/330वीए

बाइनरी इनपुट

संख्या	10
इनपुट विशेषताओं	निष्क्रिय संपर्क या संभावित-मुक्त संपर्क
दहलीज विशेषताएं	"0": 0～6 वी;"1":12वी～250वी
मैक्स।मापन समय	999999.999s
समय सटीकता	± 1ms
समय संकल्प	1ms

बाइनरी आउटपुट

संख्या	8
प्रकार	निष्क्रिय संपर्क
ब्रेक क्षमता	250VAC/0.5A, 250VDC/0.2A

अंतर्निर्मित निगरानी और रिकॉर्डिंग

निगरानी	धाराएं और वोल्टेज आउटपुट
रिकॉर्डिंग	एनालॉग आउटपुट, बाइनरी इनपुट/आउटपुट स्थिति
तरीका	वास्तविक समय की निगरानी, कोई बाहरी तारों की आवश्यकता नहीं है
रिकॉर्डिंग लंबाई	असीमित (आंतरिक मेमोरी भर जाने तक)

सामान्य जेनरेटर

आवृत्ति	रेंज: 0 ~ 1200 हर्ट्ज
	सटीकता: <1 मेगाहर्ट्ज (0 ~ 65 हर्ट्ज); <10 मेगाहर्ट्ज (65 ~ 450 हर्ट्ज); <20 मेगाहर्ट्ज (450 ~ 1200 हर्ट्ज)
	संकल्प: 0.001 हर्ट्ज
अवस्था	रेंज: -360° ~+360°
	सटीकता: 0.1°
	संकल्प: 0.01 डिग्री
लयबद्ध	सुपरपोजिशन ऑर्डर: 2 ~ 24 गुना
लयबद्ध	विरूपण: ≤0.5%

बिजली की आपूर्ति

नाममात्र इनपुट वोल्टेज	अनुकूलित (एसी 220V / 230V / 120V ± 10%, 1-चरण)
नाममात्र आवृत्ति	50/60 हर्ट्ज
मूल्यांकन वर्तमान	10A 230V / 12A 115V . पर
संबंध	मानक एसी सॉकेट (आईईसी 60320)

पर्यावरण की स्थिति

प्रचालन तापमान	0 ... +50 डिग्री सेल्सियस (+32 ... +122 डिग्री फारेनहाइट)
भंडारण तापमान	-25 ... +70 डिग्री सेल्सियस (-13 ... +158 डिग्री फारेनहाइट)
आर्द्रता सीमा	सापेक्षिक आर्द्रता 5 ... 95%, गैर संघनक
कंपन	आईईसी 60068-2-6(20मी/से2 पर 10 ... 150 हर्ट्ज)

विविध

वज़न	18 किग्रा (39.68 पौंड)
आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना)	420 × 360 × 210 मिमी (16.54x14.17x8.27 इंच)
कनेक्शन पोर्ट	2 यूएसबी 2.0 पोर्ट, 1 ईथरनेट पोर्ट

मल्टीफ़ंक्शनल सिक्स-फ़ेज़ प्रोटेक्शन रिले टेस्ट सेट RELAYSTAR-1600 में पूर्ण सुरक्षा है।सभी करंट और वोल्टेज आउटपुट पूरी तरह से ओवरलोड और शॉर्ट सर्किट प्रूफ हैं और बाहरी हाई-वोल्टेज ट्रांसिएंट सिग्नल और ओवर टेम्परेचर से सुरक्षित हैं।

मल्टीफ़ंक्शनल सिक्स-फ़ेज़ प्रोटेक्शन रिले टेस्ट सेट RELAYSTAR-1600 उन मामलों में परीक्षण इंजीनियरों के लिए पसंदीदा विकल्प है जहाँ उत्कृष्ट परिवहन क्षमता की आवश्यकता होती है और 40A तक का 6-चरण करंट पर्याप्त होता है।

मल्टीफ़ंक्शनल सिक्स-फ़ेज़ प्रोटेक्शन रिले टेस्ट सेट RELAYSTAR-1600 का उपयोग GE MULTILIN सुरक्षा रिले का परीक्षण करने के लिए किया जा सकता है, जैसा कि नीचे दी गई तस्वीरों में दिखाया गया है।
