50/60 हर्ट्ज करंट इंस्ट्रूमेंट ट्रांसफॉर्मर टेस्ट सेट अधिकतम घुटने का वोल्टेज 40kV

50/60 हर्ट्ज करंट इंस्ट्रूमेंट ट्रांसफॉर्मर टेस्ट सेट अधिकतम घुटने का वोल्टेज 40kV

  • 50/60 हर्ट्ज करंट इंस्ट्रूमेंट ट्रांसफॉर्मर टेस्ट सेट अधिकतम घुटने का वोल्टेज 40kV
  • 50/60 हर्ट्ज करंट इंस्ट्रूमेंट ट्रांसफॉर्मर टेस्ट सेट अधिकतम घुटने का वोल्टेज 40kV
50/60 हर्ट्ज करंट इंस्ट्रूमेंट ट्रांसफॉर्मर टेस्ट सेट अधिकतम घुटने का वोल्टेज 40kV
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HAOMAI
प्रमाणन: ISO9001:2015, Calibration Report
मॉडल संख्या: सीटीपी-120पीए
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: negotiation
पैकेजिंग विवरण: ट्रांसपोर्ट केस + प्लाईवुड केस
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: प्रति माह 400 सेट
संपर्क करें
विस्तृत उत्पाद विवरण
प्रोडक्ट का नाम: सीटी विश्लेषक, सीटी परीक्षक, सीटी और पीटी परीक्षण सेट मौजूदा उत्पादन: 0-12A (RMS), 36A (पीक वैल्यू)
वोल्टेज आउटपुट: 0-180 वी (आरएमएस) सीटी अनुपात की माप सटीकता: ±0.05%
बहु-अनुपात सीटी परीक्षण: उपलब्ध कार्यवाही: स्थानीय मोड + पीसी मोड
हाई लाइट:

50 हर्ट्ज इंस्ट्रूमेंट ट्रांसफॉर्मर टेस्ट सेट

,

60 हर्ट्ज इंस्ट्रूमेंट ट्रांसफॉर्मर टेस्ट सेट

,

40kV करंट ट्रांसफॉर्मर टेस्ट सेट

स्वचालित उपकरण ट्रांसफार्मर परीक्षण सेट

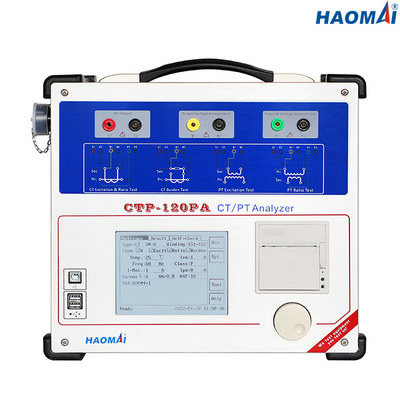

आदर्श: CTP-120PA

ऑटोमैटिक इंस्ट्रूमेंट ट्रांसफॉर्मर टेस्ट सेट CTP-120PA एक पोर्टेबल और मल्टीफंक्शनल टेस्ट किट है, जो वर्तमान ट्रांसफॉर्मर और वोल्टेज ट्रांसफॉर्मर दोनों के उपकरण कॉन्फ़िगरेशन में परीक्षण के लिए है, जैसे कि ट्रांसफॉर्मर, ऑयल सर्किट ब्रेकर या स्विचगियर में लगाया जाना।उपकरण के लिए विद्युत प्रणाली से पूरी तरह से पृथक होना आवश्यक है।

एक-क्लिक बटन के साथ, CTP-120PA एक CT संतृप्ति परीक्षण करता है और IEEE C57.13.1, IEC 60044-1, IEC 60044-6 या IEC 61869 के साथ-साथ दोनों मानकों के अनुपालन में रेटेड घुटने के बिंदु की गणना करता है। पीएक्स, टीपीएस, टीपीएक्स, टीपीवाई और टीपीजेड जैसे विशिष्ट सीटी।सैचुरेशन टेस्ट नी पॉइंट को 40 kV तक टेस्ट कर सकता है।यह पोर्टेबल उपकरण के साथ बड़ी पीढ़ी के वर्ग सीटी का भी परीक्षण करने की अनुमति देता है।

कई सबस्टेशन सीटी में एक बहु-अनुपात माध्यमिक शामिल है, इसलिए सीटीपी-120पीए में प्लॉट करने की क्षमता है और साथ ही साथ 6 सीटी संतृप्ति वक्र प्रदर्शित होते हैं।

फैक्ट्री रीडिंग को सत्यापित करने और वोल्टेज ट्रांसफार्मर में दोषों की उपस्थिति का पता लगाने के लिए नियमित रखरखाव कार्यक्रम के हिस्से के रूप में, सीटीपी-120पीए अनुपात, ध्रुवीयता, उत्तेजना विशेषता और माध्यमिक घुमावदार प्रतिरोध को सटीक रूप से माप सकता है।



मुख्य विशेषताएं

सुरक्षा सीटी, मापने वाले सीटी, टीपी वर्ग सीटी और आगमनात्मक वीटी का परीक्षण करने में सक्षम

कम आवृत्ति माप सिद्धांत के आधार पर टेस्ट उत्तेजना विशेषता और त्रुटि वक्र

वोल्टेज विधि के आधार पर माप अनुपात, ध्रुवीयता, अनुपात त्रुटि और चरण विस्थापन त्रुटि

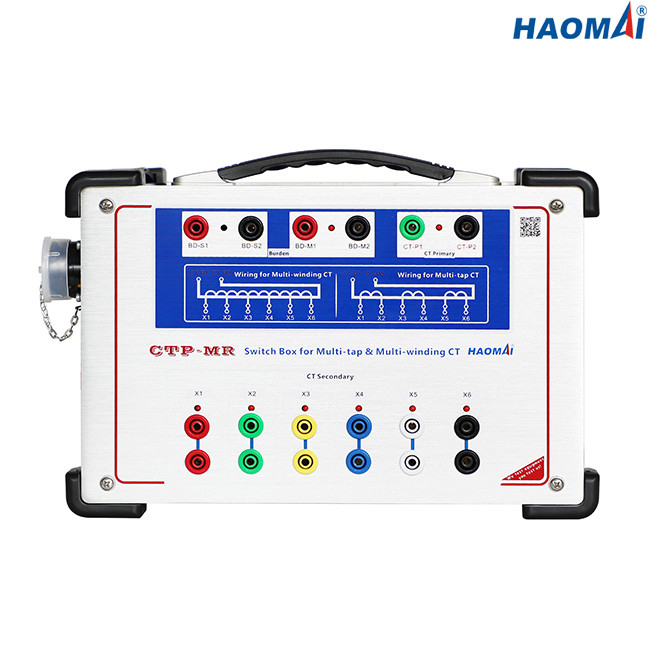

रिवायरिंग की आवश्यकता के बिना स्वचालित रूप से बहु-अनुपात सीटी का परीक्षण करने में सक्षम

कीपैड को बदलने के लिए पेटेंट किए गए मल्टीफंक्शनल रोटरी माउस को अपनाएं

डिस्प्ले के लिए 5.7 इंच की एलसीडी स्क्रीन अपनाएं

डीएसपी, एआरएम और एम्बेडेड लिनक्स ऑपरेशन सिस्टम को अपनाएं

स्थानीय परीक्षण और पीसी दूरस्थ परीक्षण दोनों उपलब्ध हैं

उच्च माप सटीकता: 0.05%

अधिकतम घुटने वोल्टेज माप 40kV

माध्यमिक बोझ परीक्षण करने में सक्षम

सीटी का स्वचालित विचुंबकीकरण

अंतर्निहित थर्मल प्रिंटर द्वारा सीधे परीक्षा परिणाम प्रिंट करें

आसान परिवहन के लिए छोटा और हल्का वजन (9 किग्रा / 19.84 पाउंड)



तकनीकी डाटा

परीक्षण मानक: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

अधिकतम घुटने वोल्टेज मापन: 40kV

आउटपुट रेंज:

वोल्टेज: 0 ~ 180V (आरएमएस)

वर्तमान: 0 ~ 12 ए (आरएमएस), 36 ए (पीक वैल्यू)

वोल्टेज मापन शुद्धता: ± 0.05%

सीटी अनुपात मापन:

रेंज: 1 ~ 30000

सटीकता: ± 0.05%

पीटी अनुपात मापन:

रेंज: 1 ~ 10000

सटीकता: ± 0.05%

चरण माप:

सटीकता: ± 2 मिनट

संकल्प: 0.01 मिनट

माध्यमिक घुमावदार प्रतिरोध मापन:

रेंज: 0 ~ 300Ω

सटीकता: 0.1% ± 1mΩ

बोझ माप:

रेंज: 0 ~ 300VA

सटीकता: 0.1% ± 0.1VA

स्मृति क्षमता:> 3000 समूह परीक्षण के परिणाम

बिजली की आपूर्ति

नाममात्र इनपुट वोल्टेज अनुकूलित (AC220V / 230V / 120V ± 10%, 1-चरण)
नाममात्र आवृत्ति 50/60 हर्ट्ज
मूल्यांकन वर्तमान 10A 230V / 12A 120V . पर
संबंध मानक एसी सॉकेट (आईईसी 60320)



पर्यावरण की स्थिति

प्रचालन तापमान 0 ... +50 डिग्री सेल्सियस (+32 ... +122 डिग्री फारेनहाइट)
भंडारण तापमान -25 ... +70 डिग्री सेल्सियस (-13 ... +158 डिग्री फारेनहाइट)
आर्द्रता सीमा सापेक्षिक आर्द्रता 5 ... 95%, गैर संघनक
कंपन आईईसी 60068-2-6(20मी/से2 पर 10 ... 150 हर्ट्ज)



विविध

वज़न 9 किग्रा (19.84 पाउंड)
आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना) 340×300×150 मिमी (13.39x11.81x5.91 इंच)
कनेक्शन पोर्ट 2 USB2.0 पोर्ट, 1 संचार पोर्ट



सुरक्षा मानक, विद्युतचुंबकीय अनुकूलता

ईएमसी उत्पाद विद्युत चुम्बकीय संगतता (ईएमसी) निर्देश 2004/108/ईसी (सीई अनुरूप) का पालन करता है
आईईसी 61326-1;आईईसी 61000-6-4;आईईसी 61000-3-2/3
सुरक्षा उत्पाद कम वोल्टेज निर्देश 2006/95/ईसी (सीई अनुरूप) का पालन करता है।
आईईसी 61010-1



संचालन और नियमित डीसी घुमावदार प्रतिरोध परीक्षण के दौरान, सीटी के लिए चुंबकीय बनना संभव है।स्वचालित उपकरण ट्रांसफार्मर परीक्षण सेट CTP-120PA में एक स्वचालित CT विचुंबकीकरण फ़ंक्शन शामिल है, जो सटीक घुटने के बिंदु और अनुपात के निर्धारण की अनुमति देता है और इस प्रकार स्थिर, दोहराने योग्य परीक्षण परिणाम प्रदान करता है, और परीक्षण समय को कम करता है।
