20dB स्वीप फ़्रीक्वेंसी रिस्पांस एनालाइज़र

स्वीप फ़्रीक्वेंसी रिस्पांस एनालाइज़र

आदर्श: FRA100

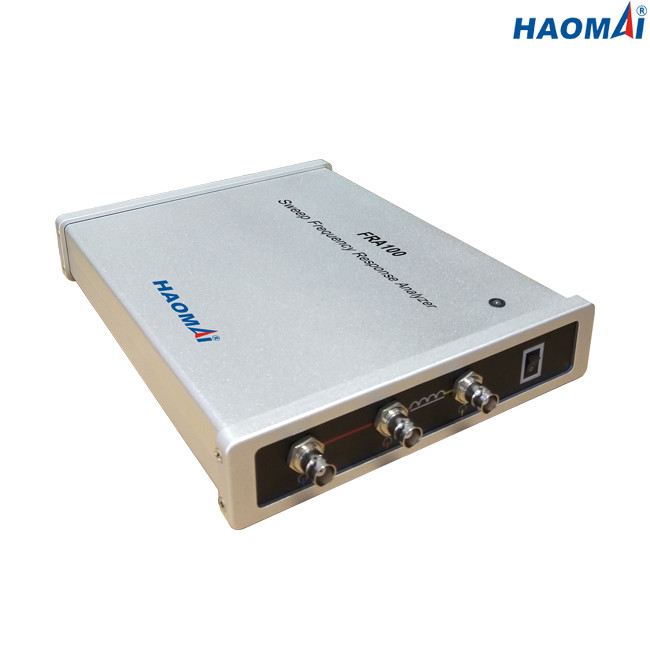

स्वीप फ़्रीक्वेंसी रिस्पांस एनालाइज़र FRA100 SFRA (स्वीप फ़्रिक्वेंसी रिस्पॉन्स एनालिसिस) पद्धति का उपयोग करता है और एक विस्तृत आवृत्ति रेंज में विद्युत हस्तांतरण फ़ंक्शन को मापता है।यह चुंबकीय कोर में घुमावदार दोषों और दोषों का पता लगाता है-जिससे ट्रांसफार्मर की विश्वसनीयता में सुधार करने, रखरखाव की लागत को कम करने और महंगी विफलताओं को रोकने में मदद मिलती है।

स्वीप फ़्रीक्वेंसी रिस्पांस एनालाइज़र FRA100, FRA और चीनी मानक DL/T 911-2016 का उपयोग करके ट्रांसफ़ॉर्मर वाइंडिंग के सिग्रे ब्रोशर 342,2008 यांत्रिक स्थिति मूल्यांकन में आवश्यकताओं को पूरा करता है, बिजली ट्रांसफार्मर के घुमावदार विरूपण पर FRA, साथ ही अंतर्राष्ट्रीय मानक IEC60076-18:2012।

मुख्य विशेषताएं

बिजली ट्रांसफार्मर के प्रत्येक घुमावदार आयाम-आवृत्ति प्रतिक्रिया विशेषताओं को मापकर घुमावदार विरूपण का परीक्षण करने के लिए एसएफआरए (स्वीप फ़्रीक्वेंसी रिस्पांस एनालिसिस) का उपयोग करें

त्वरित माप: एकल घुमाव का माप समय 2 मिनट से कम है

●उच्च आवृत्ति सटीकता: 0.001%

अधिकतम स्वीप अंक 50,000 तक

उच्च आवृत्ति स्थिरता सुनिश्चित करने के लिए डिजिटल आवृत्ति संश्लेषण

5000V वोल्टेज अलगाव लैपटॉप को पूरी तरह से सुरक्षित रखने के लिए

एक ही समय में 9 वक्र लोड करने में सक्षम और घुमावदार विकृतियों का निदान करने और संदर्भ निष्कर्ष प्रदान करने के लिए स्वचालित रूप से प्रत्येक वक्र के पैरामीटर की गणना करें।

विश्लेषण सॉफ्टवेयर में शक्तिशाली कार्य है जो चीनी मानक DL/T 911-2016 और अंतर्राष्ट्रीय मानक IEC60076-18:2012 की आवश्यकताओं को पूरा कर सकता है।

सॉफ्टवेयर प्रबंधन में उच्च मानवीकरण और बौद्धिकता होती है।पैरामीटर सेटिंग के बाद सभी मापों को पूरा करने के लिए उपयोगकर्ताओं को केवल एक बटन पर क्लिक करना होगा।

आसान ले जाने के लिए छोटे आकार और हल्के वजन (2.3 किग्रा / 5.07 एलबी)

तकनीकी डाटा

मैंमापन अनुभाग

परीक्षण विधि: एसएफआरए (स्वीप फ्रीक्वेंसी रिस्पांस एनालिसिस)

फ़्रिक्वेंसी रेंज: 10 हर्ट्ज -10 मेगाहर्ट्ज

आवृत्ति संकल्प:<0.01%

आवृत्ति अशुद्धि: 0.001%

अंकों की संख्या: डिफ़ॉल्ट 600, उपयोगकर्ता चयन योग्य

अधिकतम50 000 अंक, उपयोगकर्ता परिभाषित

मापन समय: सिंगल वाइंडिंग के लिए 1-2 मिनट

अंक रिक्ति: लघुगणक या रैखिक

स्वीप सेटिंग्स: ग्राहक परिभाषित फ़्रीक्वेंसी बैंड के लिए अलग-अलग सेटिंग्स।रैखिक या लघुगणकीय पैमाना।

गतिशील रेंज: -120dB~20dB

अशुद्धि: ±0.1 डीबी +10 डीबी से -50 डीबी . तक

±0.5 डीबी नीचे -80 डीबी

±1 डीबी नीचे -100 डीबी

पीसी संचार: यूएसबी

सॉफ्टवेयर: विंडोज एक्सपी/7/8/10 . के लिए उपयुक्त

मानक: सिग्रे ब्रोशर 342, 2008 में आवश्यकताओं को पूरा करता है। एफआरए डीएल/टी 911-2004 का उपयोग कर ट्रांसफार्मर वाइंडिंग की यांत्रिक स्थिति का आकलन, बिजली ट्रांसफार्मर के घुमावदार विरूपण पर एफआरए, साथ ही अंतरराष्ट्रीय मानक आईईसी60076-18:2012।

मैंअनुरूप उत्पादन

चैनल 1

अनुपालन वोल्टेज: 0.50-25 वीपी-पी, परीक्षण में स्वचालित रूप से समायोजित करें

50 : 0.25-12.5 Vp-p . पर मापन वोल्टेज

आउटपुट प्रतिबाधा: 50

फ़्रिक्वेंसी रेंज: 10 हर्ट्ज -10 मेगाहर्ट्ज

स्वीप दिशा: निम्न से उच्च

मैंएनालॉग इनपुट

चैनल: 2

नमूनाकरण: साथ ही

फ़्रिक्वेंसी रेंज: 10 हर्ट्ज -10 मेगाहर्ट्ज

इनपुट प्रतिबाधा: 1 एमΩ

नमूनाकरण दर: 100 एमएस/एस

मैंपीसी आवश्यकताएँ (पीसी शामिल नहीं)

ऑपरेटिंग सिस्टम: विंडोज एक्सपी/7/8/10

प्रोसेसर: पेंटियम 500 मेगाहर्ट्ज या उच्चतर

मेमोरी: 256 एमबी रैम या अधिक

हार्ड ड्राइव: न्यूनतम 30 एमबी मुक्त

इंटरफ़ेस: यूएसबी

मैंआम

एडाप्टर के लिए एसी बिजली की आपूर्ति: 100-240 वी एसी, 50/60 हर्ट्ज

उपकरण के लिए डीसी बिजली की आपूर्ति: 12 वी डीसी

आयाम: 238 x 184 x 40 मिमी (9.37" x 7.24" x 1.57")

वज़न: 2.3 किग्रा (5.07 पाउंड)

पर्यावरण की स्थिति

आवेदन क्षेत्र: साधन मध्यम और उच्च वोल्टेज सबस्टेशन और औद्योगिक वातावरण में उपयोग के लिए अभिप्रेत है।

भंडारण तापमान: -20 डिग्री सेल्सियस से 70 डिग्री सेल्सियस (-4 डिग्री फारेनहाइट +158 डिग्री फारेनहाइट)

ऑपरेटिंग तापमान: -20 डिग्री सेल्सियस से +50 डिग्री सेल्सियस (-4 डिग्री फारेनहाइट से +122 डिग्री फारेनहाइट)

आर्द्रता: <95% आरएच, गैर-संघनक

सुरक्षा योग्यता और ईएमसी

सुरक्षा: IEC61010-1, 2006/95/EC . के अनुसार डिज़ाइन किया गया

ईएमसी: 2004/108/ईसी

स्वीप फ़्रीक्वेंसी रिस्पांस एनालाइज़र FRA100 बिजली ट्रांसफार्मर के कोर और वाइंडिंग असेंबली के यांत्रिक और विद्युत परिवर्तनों का पता लगाने के लिए आदर्श उपकरण है।
