| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HAOMAI |
| प्रमाणन: | ISO9001:2015 |
| मॉडल संख्या: | हिट-15 |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | negotiation |
| पैकेजिंग विवरण: | ट्रांसपोर्ट केस + कार्टन |
| प्रसव के समय: | 5-10 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 400 सेट |
| प्रोडक्ट का नाम: | एचवी इन्सुलेशन प्रतिरोध परीक्षक, मेगोहम मीटर | Max. मैक्स। Voltage वोल्टेज: | 15केवी |
|---|---|---|---|
| इन्सुलेशन प्रतिरोध रेंज: | 0.01MΩ-50TΩ | डीसी वोल्टेज रेंज: | 0-1000V |
| एसी वोल्टेज रेंज: | 0-750V | डीएआर और पीआई मापन: | उपलब्ध |
| हाई लाइट: | 15kV इन्सुलेशन प्रतिरोध परीक्षण उपकरण,नमीरोधी इन्सुलेशन प्रतिरोध परीक्षण उपकरण,50T ओम उच्च वोल्टेज इन्सुलेशन परीक्षक |
||

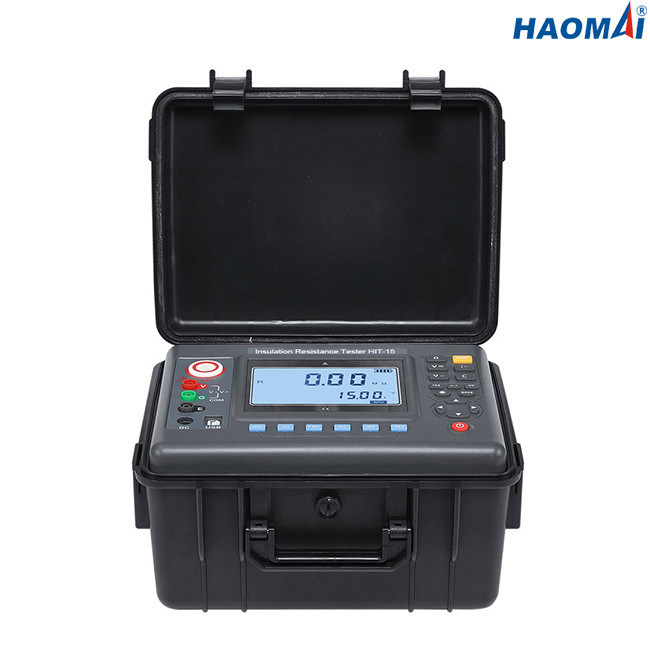

15kV इन्सुलेशन प्रतिरोध परीक्षक
आदर्श: हिट-15
15kV इन्सुलेशन प्रतिरोध परीक्षक विभिन्न इन्सुलेट सामग्री के प्रतिरोध को मापने के लिए उपयुक्त है, और ट्रांसफार्मर, मोटर्स, केबल और बिजली के उपकरणों के इन्सुलेशन प्रतिरोध को मापने के लिए उपयुक्त है।
तकनीकी डाटा
| समारोह | इन्सुलेशन प्रतिरोध परीक्षण, वोल्टेज परीक्षण |
| आधार शर्तें | 23 डिग्री सेल्सियस ± 5 डिग्री सेल्सियस, 75% आरएच से नीचे |
| रेटेड वोल्टेज (वी) | 500V, 1kV, 2.5kV, 5kV, 10kV, 15kV |
| टेस्ट वोल्टेज (वी) | रेटेड वोल्टेज एक्स (1 ± 10%) |
| इन्सुलेशन प्रतिरोध रेंज | 0.01MΩ~50TΩ |
| इन्सुलेशन प्रतिरोध संकल्प | 0.01MΩ |
| डीसी वोल्टेज रेंज | 0 ~ 1000 वी |
| डीसी वोल्टेज संकल्प | 0.1V |
| एसी वोल्टेज रेंज | 0~750V |
| एसी वोल्टेज संकल्प | 0.1V |
| आउटपुट शॉर्ट-सर्किट करंट | 6mA |
| ढांकता हुआ अवशोषण अनुपात और ध्रुवीकरण सूचकांक मापन: | उपलब्ध |
| बिजली की आपूर्ति | 12 वी रिचार्जेबल बैटरी |
| बैकलाइट | नियंत्रित ग्रे स्क्रीन बैकलाइट, मंद स्थानों में उपयोग के लिए उपयुक्त |
| प्रदर्शन प्रणाली | 4-बिट बड़ा एलसीडी डिस्प्ले, ग्रे स्क्रीन बैकलाइट |
| एलसीडी डिस्प्ले का आकार | 108 × 65 मिमी |
| साधन आकार | 277.2×227.5×153 मिमी (एलएक्सडब्ल्यूएक्सएच) |
| यूएसबी इंटरफेस | सॉफ्टवेयर निगरानी और डेटा ट्रांसमिशन के लिए।सेव और प्रिंट के लिए सेव किए गए डेटा को कंप्यूटर पर अपलोड किया जा सकता है। |

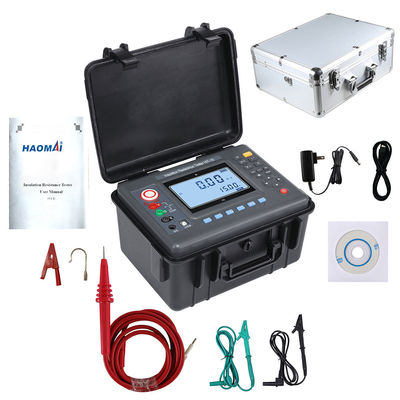

| संचार लाइन | यूएसबी संचार लाइन 1 पीसी |
| टेस्ट लाइन | हाई वोल्टेज रॉब रेड 3 मीटर, हाई वोल्टेज टेस्ट लाइन ब्लैक 1.5 मीटर, ग्रीन 1.5 मीटर |
| आधार सामग्री भंडारण | 500 समूह।"पूर्ण" प्रतीक इंगित करता है कि भंडारण भरा हुआ है। |
| आँकड़ों का खाका | डेटा व्यू फ़ंक्शन: "एमआर" प्रतीक प्रदर्शन |
| अतिप्रवाह प्रदर्शन | अतिप्रवाह समारोह (माप सीमा से अधिक): "ओएल" प्रतीक प्रदर्शन |
| अलार्म समारोह | जब मापा मूल्य निर्धारित मूल्य से अधिक हो जाता है, तो अलार्म संकेत दिया जाएगा |
| बिजली की खपत | स्टैंडबाय: अधिकतम 30mA (बैकलाइट बंद) |
| बैकलाइट चालू करें: अधिकतम 42mA | |
| उपाय।max.300mA (बैकलाइट बंद) | |
| साधन वजन | 2.75 किग्रा (बैटरी सहित) |
| बैटरि वोल्टेज | जब बैटरी वोल्टेज कम होता है, तो कम बैटरी प्रतीक प्रदर्शित होगा। |
| स्वचालित शट-डाउन | 15 मिनट बूट के बाद स्वचालित शटडाउन |
| इंसुलेशन परीक्षण | 50MΩ (मापने की रेखा और मामले के बीच) |
| जोरदार प्रतिरोध | AC3kV/50Hz, 1min |
| कार्य तापमान और आर्द्रता | -10 ℃ ~ + 50 ℃ ＜85% आरएच |
| भंडारण तापमान और आर्द्रता | -15 ℃ ~ + 55 ℃ ＜90% आरएच |
| सुरक्षा | IEC61010-1, IEC1010-2-31, IEC61557-1,5, IEC60529 (IP54) प्रदूषण ग्रेड 2, CAT 300V |
मापने की सीमा और सटीकता
| मापने का कार्य | आउटपुट वोल्टेज | माप सीमा | शुद्धता | संकल्प |
| इन्सुलेशन प्रतिरोध | 500 वी (± 10%) | 0 एमΩ～2एमΩ | ± 5% आरडीजी ± 5 डीजीटी | 0.001MΩ |
| 2 एमΩ～20एमΩ | ± 5% आरडीजी ± 5 डीजीटी | 0.01MΩ | ||
| 20 एमΩ～200एमΩ | ± 5% आरडीजी ± 5 डीजीटी | 0.1MΩ | ||
| 200 एमΩ～2000एमΩ | ± 5% आरडीजी ± 5 डीजीटी | 1MΩ | ||
| 2जीΩ～20जीΩ | ± 5% आरडीजी ± 5 डीजीटी | 0.01जीΩ | ||
| 20जीΩ～200जीΩ | ± 10% आरडीजी ± 5 डीजीटी | 0.1GΩ | ||
| 200जीΩ～2000जीΩ | ± 20% आरडीजी ± 5 डीजीटी | 1जीΩ | ||
| 1kV (± 10%) | 0 एमΩ～5एमΩ | ± 5% आरडीजी ± 5 डीजीटी | 0.001MΩ | |
| 5 एमΩ～50एमΩ | ± 5% आरडीजी ± 5 डीजीटी | 0.01MΩ | ||
| 50 एमΩ～500 एमΩ | ± 5% आरडीजी ± 5 डीजीटी | 0.1MΩ | ||
| 500 एमΩ～5000 एमΩ | ± 5% आरडीजी ± 5 डीजीटी | 1MΩ | ||
| 5जीΩ～50जीΩ | ± 10% आरडीजी ± 5 डीजीटी | 0.01जीΩ | ||
| 50जीΩ～500जीΩ | ± 15% आरडीजी ± 5 डीजीटी | 0.1GΩ | ||
| 500जीΩ～5000जीΩ | ± 20% आरडीजी ± 5 डीजीटी | 1जीΩ | ||
| 2.5kV (± 10%) | 0 एमΩ～10एमΩ | ± 5% आरडीजी ± 5 डीजीटी | 0.01MΩ | |
| 10 एमΩ～100एमΩ | ± 5% आरडीजी ± 5 डीजीटी | 0.1MΩ | ||
| 100 एमΩ～1000एमΩ | ± 5% आरडीजी ± 5 डीजीटी | 1MΩ | ||
| 1 जीΩ～10जीΩ | ± 5% आरडीजी ± 5 डीजीटी | 0.01जीΩ | ||
| 10 जीΩ～100जीΩ | ± 10% आरडीजी ± 5 डीजीटी | 0.1GΩ | ||
| 100 जीΩ～1000जीΩ | ± 15% आरडीजी ± 5 डीजीटी | 1जीΩ | ||
| 1 टीΩ～10टीΩ | ± 20% आरडीजी ± 10 डीजीटी | 0.01TΩ | ||
| 5kV (± 10%) | 0 एमΩ～20एमΩ | ± 5% आरडीजी ± 5 डीजीटी | 0.01MΩ | |
| 20 एमΩ～200एमΩ | ± 5% आरडीजी ± 5 डीजीटी | 0.1MΩ | ||
| 200 एमΩ～2000एमΩ | ± 5% आरडीजी ± 5 डीजीटी | 1MΩ | ||
| 2 जीΩ～20जीΩ | ± 5% आरडीजी ± 5 डीजीटी | 0.01जीΩ | ||
| 20 जीΩ～200जीΩ | ± 10% आरडीजी ± 5 डीजीटी | 0.1GΩ | ||
| 200 जीΩ～2000जीΩ | ± 15% आरडीजी ± 5 डीजीटी | 1जीΩ | ||
| 2 टीΩ～10टीΩ | ± 25% आरडीजी ± 10 डीजीटी | 0.01TΩ | ||
| 10 केवी (± 10%) | 0 एमΩ～50एमΩ | ± 5% आरडीजी ± 5 डीजीटी | 0.01MΩ | |
| 50 एमΩ～500 एमΩ | ± 5% आरडीजी ± 5 डीजीटी | 0.1MΩ | ||
| 500 एमΩ～5000 एमΩ | ± 5% आरडीजी ± 5 डीजीटी | 1MΩ | ||
| 5 जीΩ～50जीΩ | ± 5% आरडीजी ± 5 डीजीटी | 0.01जीΩ | ||
| 50 जीΩ～500जीΩ | ± 10% आरडीजी ± 5 डीजीटी | 0.1GΩ | ||
| 500 जीΩ～5000जीΩ | ± 20% आरडीजी ± 5 डीजीटी | 1जीΩ | ||
| 5TΩ～35TΩ | ± 35% आरडीजी ± 10 डीजीटी | 0.01TΩ | ||
| 15kV (± 10%) | 0 एमΩ～60एमΩ | ± 5% आरडीजी ± 5 डीजीटी | 0.01MΩ | |
| 60 एमΩ～600एमΩ | ± 5% आरडीजी ± 5 डीजीटी | 0.1MΩ | ||
| 600 एमΩ～6000 एमΩ | ± 5% आरडीजी ± 5 डीजीटी | 1MΩ | ||
| 6 जीΩ～60जीΩ | ± 5% आरडीजी ± 5 डीजीटी | 0.01जीΩ | ||
| 60 जीΩ～600जीΩ | ± 10% आरडीजी ± 5 डीजीटी | 0.1GΩ | ||
| 600 जीΩ～6000जीΩ | ± 20% आरडीजी ± 5 डीजीटी | 1जीΩ | ||
| 6 टीΩ～50टीΩ | ± 35% आरडीजी ± 10 डीजीटी | 0.01TΩ |
वोल्टेज रेंज और शुद्धता
| टेस्ट फंक्शन | माप सीमा | शुद्धता | संकल्प |
| दिष्ट विद्युत धारा का वोल्टेज | डीसी 0.0V ~ 1000V | ± 1.5% आरडीजी ± 3 डीजीटी | 0.1V |
| एसी वोल्टेज | एसी 0.0V ~ 750V | ± 1.5% आरडीजी ± 3 डीजीटी | 0.1V |
वर्तमान सीमा और सटीकता
| मापने का कार्य | माप सीमा | शुद्धता | संकल्प |
दिष्ट विद्युत धारा | 1mA-6mA | ± 10% आरडीजी ± 5 डीजीटी | 0.01mA |
| 100uA-1000uA | ± 10% आरडीजी ± 5 डीजीटी | 1यूए | |
| 10uA-100uA | ± 10% आरडीजी ± 5 डीजीटी | 0.1uA | |
| 1uA-10uA | ± 10% आरडीजी ± 5 डीजीटी | 0.01uA | |
| 100nA-1000nA | ± 10% आरडीजी ± 5 डीजीटी | 1एनए | |
| 10nA-100nA | ± 20% आरडीजी ± 5 डीजीटी | 0.1nA | |
| 1nA-10nA | ± 20% आरडीजी ± 5 डीजीटी | 0.01nA | |
| 100pA-1000pA | ± 30% आरडीजी ± 5 डीजीटी | 1पीए |
समाई रेंज और शुद्धता
| मापने का कार्य | माप सीमा | शुद्धता | संकल्प |
| समाई | 10uf-50uf | ± 15% आरडीजी ± 5 डीजीटी | 0.01uf |
| 1uf-10uf | ± 15% आरडीजी ± 5 डीजीटी | 0.1uf | |
| 100nf-10nf | ± 15% आरडीजी ± 5 डीजीटी | 0.01nf | |
| 10nf-100nf | ± 15% आरडीजी ± 5 डीजीटी | 0.01nf |
