| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HAOMAI |
| प्रमाणन: | ISO9001:2015, Calibration Report |
| मॉडल संख्या: | रिलेस्टार-एच60 |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | negotiation |
| पैकेजिंग विवरण: | ट्रांसपोर्ट केस + प्लाईवुड केस |
| प्रसव के समय: | 5-10 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 400 सेट |
| प्रोडक्ट का नाम: | रिले टेस्ट सिस्टम, रिले टेस्ट किट, सेकेंडरी इंजेक्शन टेस्ट सेट | मौजूदा उत्पादन: | 6x0…32ए |
|---|---|---|---|
| वोल्टेज आउटपुट: | 4x0…300V | आउटपुट सटीकता: | एसी आउटपुट के लिए 0.05% |
| एंड-टू-एंड टेस्ट: | बिल्ट-इन GPS . द्वारा | कार्यवाही: | बाहरी पीसी |
| हाई लाइट: | आईएसओ 9 001 सुरक्षा रिले टेस्ट सेट,32 ए सुरक्षा रिले टेस्ट सेट,300 वी मल्टी एएमपी रिले टेस्ट सेट: |
||

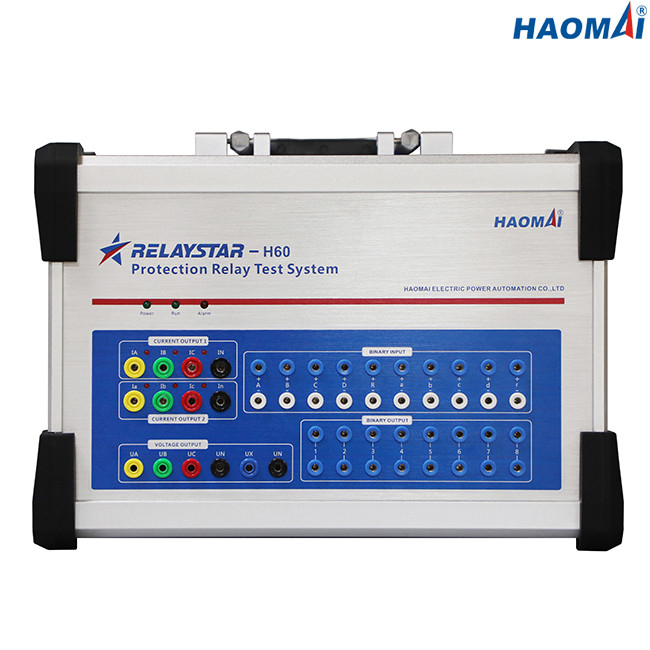

उच्च सटीकता छह-चरण सुरक्षा रिले परीक्षण सेट
आदर्श: रिलेस्टार-एच60
हाई एक्यूरेसी सिक्स-फेज प्रोटेक्शन रिले टेस्ट सेट RELAYSTAR-H60 इलेक्ट्रो-मैकेनिकल, सॉलिड-स्टेट और माइक्रोप्रोसेसर-आधारित प्रोटेक्शन रिले के परीक्षण के लिए पोर्टेबल प्रोटेक्शन रिले टेस्ट सेट है।
RELAYSTAR-H60 6-चरण करंट (6x0… 32A) और 4-चरण वोल्टेज (4x0… 300V) का उत्पादन कर सकता है।प्रत्येक आउटपुट चैनल स्वतंत्र है, और वर्तमान और वोल्टेज परिमाण, चरण कोण और आवृत्ति को स्वतंत्र रूप से समायोजित किया जा सकता है।
RELAYSTAR-H60 की AC आउटपुट सटीकता 0.05% तक बहुत अधिक है।
RELAYSTAR-H60 को Windows 10 ऑपरेटिंग सिस्टम वाले लैपटॉप पर चलने वाले RELAYSTAR सॉफ़्टवेयर द्वारा नियंत्रित और संचालित किया जा सकता है।
मुख्य विशेषताएं
1) 6-चरण वर्तमान (6 × 32 ए) + 4-चरण वोल्टेज (4 × 300V) आउटपुट
2) उच्च आउटपुट सटीकता (एसी आउटपुट के लिए ≤0.05%)
3) इन-बिल्ट जीपीएस के माध्यम से एंड टू एंड टेस्ट
4) इन-बिल्ट मॉनिटरिंग और रिकॉर्डिंग
5) रियो आयात और निर्यात सुविधा
6) ऑनलाइन वेक्टर डिस्प्ले
7) प्रचुर मात्रा में बाइनरी इनपुट और बाइनरी आउटपुट
8) परिवर्तनीय बैटरी सिम्युलेटर (समायोज्य डीसी आउटपुट 0-300V)
9) शक्तिशाली रिलेस्टार परीक्षण सॉफ्टवेयर
10) सॉफ्टवेयर अपग्रेड नि:शुल्क
तकनीकी डाटा
वर्तमान जनरेटर
| रेंज निर्धारण | 6-चरण एसी (एलएन) | 6x0…32ए |
| 3-चरण एसी (एलएन) | 3x0…64ए | |
| 1-चरण एसी (एलएल-एलएन) | 1x0…192ए | |
| डीसी (एलएन) | 6x0… ± 15A | |
| शक्ति | 6-चरण एसी (एलएन) | 32A पर 6x240VA |
| 3-चरण एसी (एलएन) | 64A . पर 3x400VA | |
| 1-चरण एसी (एलएल-एलएन) | 192A पर 1x750VA | |
| डीसी (एलएन) | 15A . पर 6x240VA | |
| शुद्धता | एसी: ± 2.5 एमए (≤0.5 ए), ≤0.05% (0.5 ~ 32 ए) | |
| डीसी: ≤0.1% | ||
| संकल्प | 1mA | |
वोल्टेज जेनरेटर
| रेंज निर्धारण | 4-चरण एसी (एलएन) | 4x0…300V |
| 1-चरण एसी (एलएल) | 1x0…600V | |
| डीसी (एलएन) | 4x0… ± 300V | |
| शक्ति | 4-चरण एसी (एलएन) | 300V . पर 4x80VA |
| 1-चरण एसी (एलएल) | 600V . पर 1x160VA | |
| डीसी (एलएन) | 300V . पर 4x80VA | |
| शुद्धता | एसी: ± 5 एमवी (≤5 वी), ≤0.05% (5 ~ 300 वी) | |
| डीसी: ≤0.1% | ||
| संकल्प | 1mV | |
सहायक डीसी आपूर्ति
| वोल्टेज की सीमा | 0-300V |
| आउटपुट सटीकता | ≤0.5% |
| शक्ति | अधिकतम 160VA |
बाइनरी इनपुट
| संख्या | 10 |
| इनपुट विशेषताओं | निष्क्रिय संपर्क या संभावित-मुक्त संपर्क |
| दहलीज विशेषताएं | "0": 0-6 वी;"1":11वी-250वी |
| मैक्स।मापन समय | 999999.999s |
| समय सटीकता | 0.1ms |
| समय संकल्प | 0.1ms |
बाइनरी आउटपुट
| संख्या | 8 |
| प्रकार | निष्क्रिय संपर्क |
| ब्रेक क्षमता | 250VAC/0.5A, 250VDC/0.2A |
डीसी वोल्टेज मापने इनपुट
| माप सीमा | 0 ... ± 10 वी |
| शुद्धता | त्रुटि <0.02% आरजी।टाइप।, <0.05% आरजी।ग्वार |
डीसी करंट मापने वाला इनपुट
| माप सीमा | 0 ... ± 20 एमए |
| शुद्धता | त्रुटि <0.02% आरजी।टाइप।, <0.05% आरजी।ग्वार |
अंतर्निर्मित निगरानी और रिकॉर्डिंग
| निगरानी | 6-चरण वर्तमान और 4-चरण वोल्टेज आउटपुट |
| रिकॉर्डिंग | एनालॉग आउटपुट |
| तरीका | वास्तविक समय की निगरानी, कोई बाहरी तारों की आवश्यकता नहीं है |
| रिकॉर्डिंग लंबाई | असीमित (आंतरिक मेमोरी भर जाने तक) |
सामान्य जेनरेटर
| आवृत्ति | रेंज: 0 ~ 1200 हर्ट्ज |
| सटीकता: <1 मेगाहर्ट्ज (0 ~ 65 हर्ट्ज), <2 मेगाहर्ट्ज (65 ~ 450 हर्ट्ज), <5 मेगाहर्ट्ज (450 ~ 1200 हर्ट्ज) | |
| संकल्प: 0.001 हर्ट्ज | |
| अवस्था | रेंज: -360° ~+360° |
| सटीकता: 0.1° | |
| संकल्प: 0. 1° | |
| लयबद्ध | सुपरपोजिशन ऑर्डर: 2 ~ 24 गुना |
| विरूपण: ≤0.5% |
बिजली की आपूर्ति
| नाममात्र इनपुट वोल्टेज | AC220V / 230V ± 10%, 1-चरण |
| नाममात्र आवृत्ति | 50/60 हर्ट्ज |
| मूल्यांकन वर्तमान | 230V . पर 10A |
| संबंध | मानक एसी सॉकेट (आईईसी 60320) |
विविध
| वज़न | 14.8 किग्रा (32.63 पौंड) |
| आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना) | 392x272x237 मिमी (15.43x10.71x9.33 इंच) |

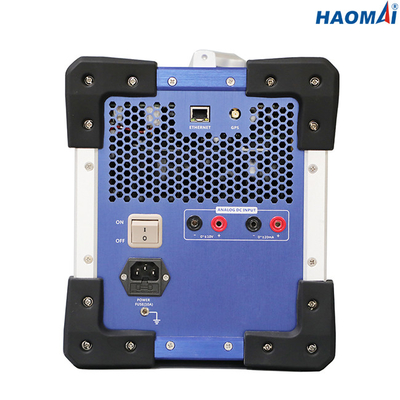

| कनेक्शन पोर्ट | 1 ईथरनेट पोर्ट |
पर्यावरण की स्थिति
| प्रचालन तापमान | 0 ... +50 डिग्री सेल्सियस (+32 ... +122 डिग्री फारेनहाइट) |
| भंडारण तापमान | -25 ... +70 डिग्री सेल्सियस (-13 ... +158 डिग्री फारेनहाइट) |
| आर्द्रता सीमा | सापेक्षिक आर्द्रता 5 ... 95%, गैर संघनक |
| कंपन | आईईसी 60068-2-6(20मी/से2 पर 10 ... 150 हर्ट्ज) |
RELAYSTAR-H60 सभी रिले मैन्युफैक्चरर्स, स्विचगियर मैन्युफैक्चरर्स, पावर प्लांट्स, रिसर्च इंस्टीट्यूट्स, यूनिवर्सिटीज, कमीशनिंग और टेस्टिंग कंपनियों आदि के लिए शक्तिशाली प्रोटेक्शन रिले टेस्ट सेट है।
