Name: 6 चैनल 30A सेकेंडरी करंट इंजेक्शन किट, मल्टीफ़ेज़ यूनिवर्सल रिले टेस्ट सेट
Brand: HAOMAI
SKU: रिलेस्टार-7000

होम उत्पाद माध्यमिक इंजेक्शन टेस्ट सेट

6 चैनल 30A सेकेंडरी करंट इंजेक्शन किट, मल्टीफ़ेज़ यूनिवर्सल रिले टेस्ट सेट

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	HAOMAI
प्रमाणन:	ISO9001:2015, Type Test Report, Calibration Report
मॉडल संख्या:	रिलेस्टार-7000

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	एक सेट
मूल्य:	negotiation
पैकेजिंग विवरण:	ट्रांसपोर्ट केस + प्लाईवुड केस
प्रसव के समय:	5-10 कार्य दिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	प्रति माह 400 सेट

संपर्क करें

विस्तृत उत्पाद विवरण

प्रोडक्ट का नाम:	सुरक्षा रिले टेस्ट सेट, रिले टेस्ट किट, रिले टेस्ट सिस्टम	मौजूदा उत्पादन:	6x0…30ए
वोल्टेज आउटपुट:	6x0…150V	आउटपुट सटीकता:	एसी आउटपुट के लिए ≤0.1%
आईईसी 61850 परीक्षण:	उपलब्ध	कार्यवाही:	स्थानीय मोड + पीसी मोड
हाई लाइट:	6 चैनल सेकेंडरी करंट इंजेक्शन किट , 30A सेकेंडरी करंट इंजेक्शन किट , मल्टीफ़ेज़ यूनिवर्सल रिले टेस्ट सेट

यूनिवर्सल सेकेंडरी इंजेक्शन टेस्ट सेट

आदर्श: रिलेस्टार-7000

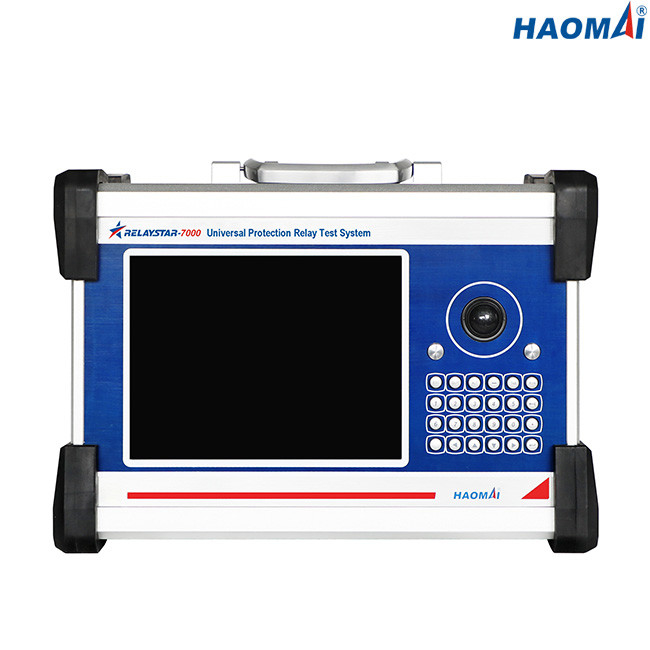

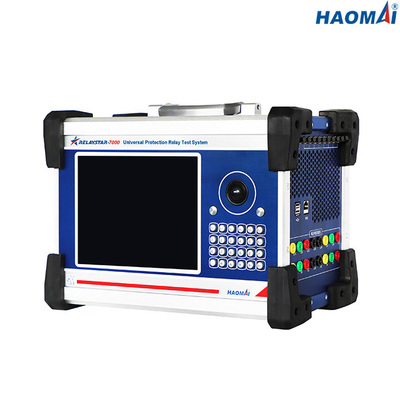

RELAYSTAR-7000 मल्टी-फेज सेकेंडरी इंजेक्शन टेस्ट सेट है, जो इलेक्ट्रोमैकेनिकल, सॉलिड स्टेट और माइक्रोप्रोसेसर-आधारित सुरक्षात्मक रिले के परीक्षण के लिए 6 चैनल करंट और 6 चैनल वोल्टेज का उत्पादन कर सकता है।

RELAYSTAR-7000 के लिए IEC61850 इंटरफ़ेस ईथरनेट-आधारित सबस्टेशन संचार प्रोटोकॉल के साथ रिले परीक्षण के लिए आवश्यक है।

अंतर्निहित GPS सिंक्रोनाइज़र मॉड्यूल दो इकाइयों RELAYSTAR-7000 के परीक्षण प्रारंभ को सिंक्रनाइज़ करने की अनुमति देता है।

मुख्य विशेषताएं

1) सभी प्रकार के सुरक्षा रिले का परीक्षण: इलेक्ट्रोमैकेनिकल, सॉलिड स्टेट, माइक्रोप्रोसेसर-आधारित संख्यात्मक और IEC61850

2) रंग प्रदर्शन के साथ मैनुअल नियंत्रण

3) एक साथ उपलब्ध: 6 चैनल चालू और 6 चैनल वोल्टेज

4) उच्च वर्तमान आउटपुट: 6 x 30 ए, 3 x 60 ए, 1 x 180 ए

5) IEC61850 प्रोटोकॉल इंटरफ़ेस

6) यूएसबी और ईथरनेट इंटरफेस

7) GPS या IRIG-B . के साथ एंड टू एंड टेस्ट

8) उच्चतम गुणवत्ता, सुरक्षा और विश्वसनीयता

तकनीकी डाटा

सामान्य वर्तमान और वोल्टेज आउटपुट

वर्तमान जनरेटर	रेंज निर्धारण	6-चरण एसी (एलएन): 6x0… 30A
		डीसी (एलएन): 6x0… ± 10 ए
	शक्ति	6-चरण एसी (एलएन): 6x450VA 30A . पर
		डीसी (एलएन): 6x120VA 10A . पर
	शुद्धता	एसी: ± 1 एमए (≤0.2 ए), ≤0.1% (0.2 ~ 30 ए)
		डीसी: ± 5 एमए (0.2 ~ 0.5 ए), ≤0.2% (0.5 ~ 10 ए)
	संकल्प	1mA
वोल्टेज जेनरेटर	रेंज निर्धारण	6-चरण एसी (एलएन): 6x0… 150V
		डीसी (एलएन): 6x0… ± 160V
	शक्ति	6-चरण एसी (एलएन): 150V . पर 6x80VA
		डीसी (एलएन): 160V . पर 6x80VA
	शुद्धता	एसी: ± 2 एमवी (0.2 ~ 2 वी), ≤0.1% (2 ~ 150 वी)
		डीसी: ± 10 एमवी (0.5 ~ 5 वी), ≤0.2% (5 ~ 160 वी)
	संकल्प	1mV
सामान्य जेनरेटर	आवृत्ति	रेंज: 0 ~ 1200 हर्ट्ज
		सटीकता: <1 मेगाहर्ट्ज (0 ~ 65 हर्ट्ज), <10 मेगाहर्ट्ज (65 ~ 450 हर्ट्ज), <20 मेगाहर्ट्ज (450 ~ 1200 हर्ट्ज)
		संकल्प: 0.001 हर्ट्ज
	अवस्था	रेंज: -360° ~+360°
		सटीकता: 0.1°
		संकल्प: 0.01 डिग्री
	लयबद्ध	सुपरपोजिशन ऑर्डर: 2 ~ 24 गुना
		विरूपण: ≤0.5%

ईथरनेट संचार इंटरफेस

तरीका	10/100 बेस-टेक्सास (10/100 एमबीटी, मुड़-जोड़ी, ऑटो-क्रॉसओवर)
पोर्ट की संख्या	2
इंटरफ़ेस का प्रकार	आरजे 45
स्थिति संकेत	एल.ई.डी. बत्तियां

ऑप्टिकल फाइबर संचार इंटरफेस

तरीका	100Base-FX (100Mbit, ऑप्टिकल फाइबर, पूर्ण द्वैध)
पोर्ट की संख्या	8
इंटरफ़ेस का प्रकार	नियंत्रण रेखा
फाइबर प्रकार	62.5/125μm (बहु-मोड फाइबर)
वेवलेंथ	1310एनएम
संचरण दूरी	> 1 किमी
स्थिति संकेत	एल.ई.डी. बत्तियां

FT3 इंटरफेस

पोर्ट की संख्या	9 (8 संचारण के लिए, 1 प्राप्त करने के लिए)
इंटरफ़ेस का प्रकार	अनुसूचित जनजाति
फाइबर प्रकार	62.5/125μm (बहु-मोड फाइबर)
वेवलेंथ	850nm

बाइनरी इनपुट

संख्या	8
प्रकार	संभावित-मुक्त संपर्क या निष्क्रिय संपर्क (स्वचालित पहचान)
दहलीज विशेषताएं	"0": 0～6V;"1":12वी～250वी

बाइनरी आउटपुट

संख्या	4
प्रकार	निष्क्रिय संपर्क
ब्रेक क्षमता	250VAC / 0.5A;250VDC / 0.2A

अंतर्निर्मित निगरानी और रिकॉर्डिंग

निगरानी	धाराएं और वोल्टेज आउटपुट
रिकॉर्डिंग	एनालॉग आउटपुट, बाइनरी इनपुट/आउटपुट स्थिति
तरीका	वास्तविक समय की निगरानी, कोई बाहरी तारों की आवश्यकता नहीं है
रिकॉर्डिंग लंबाई	असीमित (आंतरिक मेमोरी भर जाने तक)

बिजली की आपूर्ति

नाममात्र इनपुट वोल्टेज	अनुकूलित (AC230V / 120V ± 10%, 1-चरण)
नाममात्र आवृत्ति	50/60 हर्ट्ज
मूल्यांकन वर्तमान	10A 230V / 12A 120V . पर
संबंध	मानक एसी सॉकेट (आईईसी 60320)

पर्यावरण की स्थिति

प्रचालन तापमान	0 ... +50 डिग्री सेल्सियस (+32 ... +122 डिग्री फारेनहाइट)
भंडारण तापमान	-25 ... +70 डिग्री सेल्सियस (-13 ... +158 डिग्री फारेनहाइट)
आर्द्रता सीमा	सापेक्षिक आर्द्रता 5 ... 95%, गैर संघनक
कंपन	आईईसी 60068-2-6(20मी/से2 पर 10 ... 150 हर्ट्ज)

विविध

वज़न	19.5 किग्रा (42.99 पाउंड)
आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना)	405×295×250mm(15.94x11.61x9.84 इंच)

यूनिवर्सल सेकेंडरी इंजेक्शन टेस्ट सेट RELAYSTAR-7000 उन मामलों में टेस्ट इंजीनियरों के लिए पसंदीदा विकल्प है जहां संख्यात्मक और संचार आधारित सुरक्षा और आईईडी।

RELAYSTAR-7000A का IEC 61850 GOOSE सिमुलेशन: प्रकाशित GOOSE संदेशों में डेटा विशेषताओं के लिए बाइनरी आउटपुट का मानचित्रण।

यूनिवर्सल सेकेंडरी इंजेक्शन टेस्ट सेट RELAYSTAR-7000A UCA इंटरनेशनल यूजर्स ग्रुप के "IEC 61850-9-2 का उपयोग करके इंस्ट्रूमेंट ट्रांसफॉर्मर्स के लिए डिजिटल इंटरफेस के लिए कार्यान्वयन दिशानिर्देश" के अनुसार IEC 61850 सैंपल वैल्यू प्रकाशित कर सकता है।

HAOMAI यूनिवर्सल सेकेंडरी इंजेक्शन टेस्ट सेट व्यापक रूप से पावर ग्रिड, पेट्रोकेमिकल, धातु विज्ञान, रेलवे, कोयला खदान, अनुसंधान संस्थानों और सभी प्रकार के बड़े पैमाने के कारखानों या उद्यमों में उपयोग किया जाता है।
