| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HAOMAI |
| प्रमाणन: | ISO9001:2015, Type Test Report, Calibration Report |
| मॉडल संख्या: | रिलेस्टार-1600 |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | negotiation |
| पैकेजिंग विवरण: | ट्रांसपोर्ट केस + प्लाईवुड केस |
| प्रसव के समय: | 5-10 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 400 सेट |
| प्रोडक्ट का नाम: | प्रोटेक्शन रिले टेस्ट सेट, रिले टेस्ट किट, सेकेंडरी इंजेक्शन टेस्ट सेट | मौजूदा उत्पादन: | 6x0…40ए |
|---|---|---|---|
| वोल्टेज आउटपुट: | 6x0…150V | आउटपुट सटीकता: | एसी आउटपुट के लिए ≤0.1% |
| मैक्स। बिजली उत्पादन: | 240A पर 1x1000VA | कार्यवाही: | स्थानीय मोड + पीसी मोड |
| हाई लाइट: | मल्टीफंक्शनल रिले टेस्ट सिस्टम,150V रिले टेस्ट सिस्टम,6 फेज रिले टेस्ट उपकरण |
||

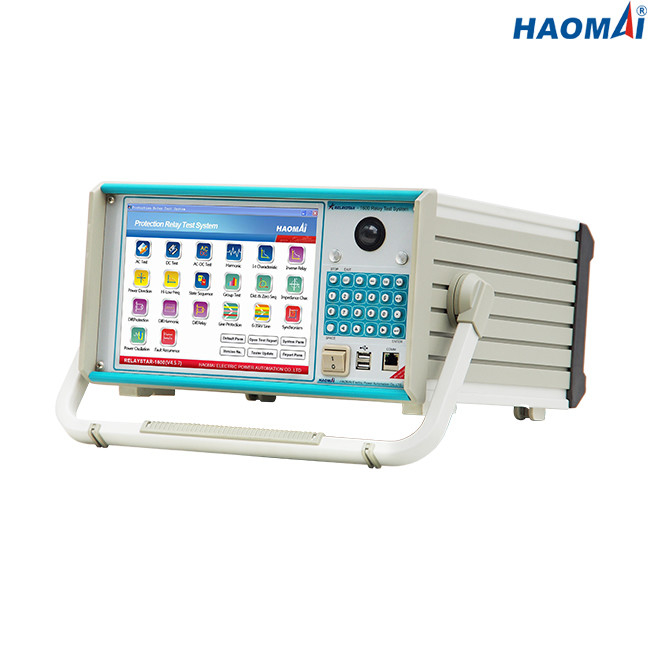

बहुआयामी 6-चरण रिले टेस्ट सिस्टम
आदर्श: रिलेस्टार-1600
6-चरण रिले टेस्ट सिस्टम RELAYSTAR-1600 6 वर्तमान आउटपुट चैनल (6×0…40A) और 6 वोल्टेज आउटपुट चैनल (6×0…150V) के साथ बहुक्रियाशील परीक्षण प्रणाली है, जिसका मुख्य रूप से सुरक्षा रिले के माध्यमिक परीक्षण के लिए है। .वस्तुतः सभी प्रकार के सुरक्षा रिले का परीक्षण किया जा सकता है, जैसे इलेक्ट्रोमैकेनिकल, सॉलिड-स्टेट और माइक्रोप्रोसेसर-आधारित सुरक्षा रिले।
मल्टीफ़ंक्शनल 6-चरण रिले टेस्ट सिस्टम RELAYSTAR-1600 में एम्बेडेड औद्योगिक पीसी और पूर्ण रंग TFT एलसीडी स्क्रीन द्वारा मैन्युअल रूप से नियंत्रित करने की क्षमता है, जो उपयोगकर्ता को मैन्युअल, स्थिर-राज्य और गतिशील परीक्षण जल्दी और आसानी से करने की अनुमति देता है, साथ ही साथ उपयोग कर रहा है सबसे लोकप्रिय रिले के लिए बिल्ट-इन प्रीसेट टेस्ट मॉड्यूल।
मल्टीफंक्शनल 6-फेज रिले टेस्ट सिस्टम RELAYSTAR-1600 को इसके इन-बिल्ट जीपीएस के माध्यम से विभिन्न सबस्टेशनों में आवंटित परीक्षण सेट के साथ एंड-टू-एंड परीक्षण करने के लिए सिंक्रनाइज़ किया जा सकता है।
मुख्य विशेषताएं
1) 6-फेज करंट(6×40ए) + 6-फेज वोल्टेज(6×150वी) आउटपुट
2) 10.4-इंच एलसीडी स्क्रीन के साथ एंबेडेड औद्योगिक पीसी
3) स्थानीय परीक्षण और पीसी रिमोट टेस्ट दोनों उपलब्ध हैं
4) 240A पर उच्च शक्ति उत्पादन 1x1000VA
5) इन-बिल्ट वेवफॉर्म मॉनिटरिंग और रिकॉर्डिंग
6) इन-बिल्ट जीपीएस के माध्यम से एंड टू एंड टेस्ट करें
7) औक्स डीसी आउटपुट
8) पूर्ण कार्यात्मक रिलेस्टार परीक्षण सॉफ्टवेयर
9) रियो आयात और निर्यात सुविधा
10) स्वचालित परीक्षण रिपोर्ट निर्माण
तकनीकी डाटा
वर्तमान जनरेटर
| रेंज निर्धारण | 6-चरण एसी (एलएन) | 6x0…40ए |
| 3-चरण एसी (एलएन) | 3x0…80ए | |
| 1-चरण एसी (एलएल-एलएन) | 1x0…240A | |
| डीसी (एलएन) | 6x0… ± 20 ए | |
| शक्ति | 6-चरण एसी (एलएन) | 40A . पर 6x300VA |
| 3-चरण एसी (एलएन) | 80A . पर 3x450VA | |
| 1-चरण एसी (एलएल-एलएन) | 240A पर 1x1000VA | |
| डीसी (एलएन) | 20A . पर 6x120VA | |
| शुद्धता | एसी: ± 1 एमए (≤0.2 ए), ≤0.1% (0.2 ~ 40 ए) | |
| डीसी: ± 5 एमए (0.2 ~ 0.5 ए), ≤0.2% (0.5 ~ 20 ए) | ||
| संकल्प | 1mA | |
वोल्टेज जेनरेटर
| रेंज निर्धारण | 6-चरण एसी (एलएन) | 6x0…150V |
| 3-चरण एसी (एलएन) | 3x0…300V | |
| डीसी (एलएन) | 6x0… ± 175V | |
| शक्ति | 6-चरण एसी (एलएन) | 150V . पर 6x80VA |
| 3-चरण एसी (एलएन) | 300V . पर 3x100VA | |
| डीसी (एलएन) | 175V . पर 6x80VA | |
| शुद्धता | एसी: ± 2 एमवी (0.2 ~ 2 वी), ≤0.1% (2 ~ 150 वी) | |
| डीसी: ± 10 एमवी (0.5 ~ 5 वी), ≤0.2% (5 ~ 175 वी) | ||
| संकल्प | 1mV | |
सहायक डीसी आपूर्ति
| वोल्टेज की सीमा | 110V/220V (अधिकतम 1.5A) |
| शक्ति | मैक्स.165वीए/330वीए |
बाइनरी इनपुट
| संख्या | 10 |
| इनपुट विशेषताओं | निष्क्रिय संपर्क या संभावित-मुक्त संपर्क |
| दहलीज विशेषताएं | "0": 0～6 वी;"1":12वी～250वी |
| मैक्स।मापन समय | 999999.999s |
| समय सटीकता | ± 1ms |
| समय संकल्प | 1ms |
बाइनरी आउटपुट
| संख्या | 8 |
| प्रकार | निष्क्रिय संपर्क |
| ब्रेक क्षमता | 250VAC/0.5A, 250VDC/0.2A |
अंतर्निर्मित निगरानी और रिकॉर्डिंग
| निगरानी | धाराएं और वोल्टेज आउटपुट |
| रिकॉर्डिंग | एनालॉग आउटपुट, बाइनरी इनपुट/आउटपुट स्थिति |
| तरीका | वास्तविक समय की निगरानी, कोई बाहरी तारों की आवश्यकता नहीं है |
| रिकॉर्डिंग लंबाई | असीमित (आंतरिक मेमोरी भर जाने तक) |
सामान्य जेनरेटर
| आवृत्ति | रेंज: 0 ~ 1200 हर्ट्ज |
| सटीकता: <1 मेगाहर्ट्ज (0 ~ 65 हर्ट्ज); <10 मेगाहर्ट्ज (65 ~ 450 हर्ट्ज); <20 मेगाहर्ट्ज (450 ~ 1200 हर्ट्ज) | |
| संकल्प: 0.001 हर्ट्ज | |
| अवस्था | रेंज: -360° ~+360° |
| सटीकता: 0.1° | |
| संकल्प: 0.01 डिग्री | |
| लयबद्ध | सुपरपोजिशन ऑर्डर: 2 ~ 24 गुना |
| विरूपण: ≤0.5% |
बिजली की आपूर्ति
| नाममात्र इनपुट वोल्टेज | अनुकूलित (एसी 220V / 230V / 120V ± 10%, 1-चरण) |
| नाममात्र आवृत्ति | 50/60 हर्ट्ज |
| मूल्यांकन वर्तमान | 10A 230V / 12A 115V . पर |
| संबंध | मानक एसी सॉकेट (आईईसी 60320) |
पर्यावरण की स्थिति
| प्रचालन तापमान | 0 ... +50 डिग्री सेल्सियस (+32 ... +122 डिग्री फारेनहाइट) |
| भंडारण तापमान | -25 ... +70 डिग्री सेल्सियस (-13 ... +158 डिग्री फारेनहाइट) |
| आर्द्रता सीमा | सापेक्षिक आर्द्रता 5 ... 95%, गैर संघनक |
| कंपन | आईईसी 60068-2-6(20मी/से2 पर 10 ... 150 हर्ट्ज) |
विविध
| वज़न | 18 किग्रा (39.68 पौंड) |
| आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना) | 420 × 360 × 210 मिमी (16.54x14.17x8.27 इंच) |
| कनेक्शन पोर्ट | 2 यूएसबी 2.0 पोर्ट, 1 ईथरनेट पोर्ट |
मल्टीफंक्शनल 6-फेज रिले टेस्ट सिस्टम RELAYSTAR-1600 बिजली संयंत्रों या सबस्टेशनों में सभी प्रकार के सुरक्षा रिले के परीक्षण के लिए शक्तिशाली उपकरण है।
