| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HAOMAI |
| प्रमाणन: | ISO9001:2015, Test Report, Calibration Report |
| मॉडल संख्या: | रिलेस्टार-806 |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | negotiation |
| पैकेजिंग विवरण: | ट्रांसपोर्ट केस + प्लाईवुड केस |
| प्रसव के समय: | 10-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 400 सेट |
| प्रोडक्ट का नाम: | रिले टेस्ट सेट, रिले टेस्ट किट, सेकेंडरी इंजेक्शन टेस्ट सेट | मौजूदा उत्पादन: | 3x0…40ए |
|---|---|---|---|
| वोल्टेज आउटपुट: | 4x0…150V | आउटपुट सटीकता: | एसी आउटपुट के लिए ≤0.1% |
| एंड-टू-एंड टेस्ट: | उपलब्ध | कार्यवाही: | स्थानीय मोड + पीसी मोड |
| हाई लाइट: | मल्टीचैनल रिले टेस्ट सिस्टम,3 फेज रिले टेस्ट सिस्टम,8 इंच 3 फेज रिले टेस्ट सेट |
||

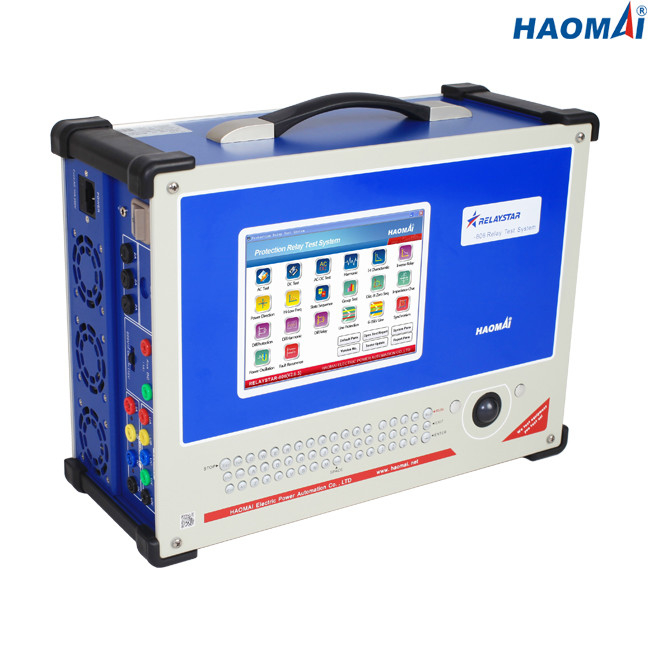

स्वचालित 3-चरण रिले टेस्ट सिस्टम
आदर्श: रिलेस्टार-806
RELAYSTAR-806 एक प्रोग्राम करने योग्य और स्वचालित रिले परीक्षण प्रणाली है, जो सुरक्षा रिले के स्वचालित सत्यापन की अनुमति देती है, जैसे कि मध्यम और उच्च वोल्टेज बिजली प्रणाली में उपयोग किए जाने वाले।
RELAYSTAR-806 किट के सभी हार्डवेयर भागों को 3U केस में रखा गया है, जिसमें शामिल हैं: बिजली की आपूर्ति, इंटरफ़ेस सर्किट, नियंत्रण बोर्ड, वोल्टेज और वर्तमान एम्पलीफायर, एम्बेडेड औद्योगिक पीसी, 8-इंच एलसीडी स्क्रीन, कीबोर्ड और चूहा।इसे स्थानीय रूप से संचालित किया जा सकता है और बाहरी पीसी के बिना सभी परीक्षणों को पूरा किया जा सकता है।
RELAYSTAR-806 किट एक कंप्यूटर के संबंध में संचालित होता है, जो इसे ईथरनेट पोर्ट के माध्यम से नियंत्रित करता है।यह किट को कंप्यूटर से प्राप्त सभी कमांड की व्याख्या करने और विंडोज ऑपरेटिंग सिस्टम के साथ कंप्यूटर या लैपटॉप पर RELAYSTAR सॉफ्टवेयर चलाने के माध्यम से परीक्षण के परिणाम प्रसारित करने की अनुमति देता है।
पीसी पर चलने वाला रिलेस्टार सॉफ्टवेयर उपयोगकर्ता को इसकी अनुमति देता है:
सभी प्रकार के दोषों के अनुकरण के लिए सभी वर्तमान और वोल्टेज आउटपुट को नियंत्रित करें: विशेष रूप से, जमीन से जुड़े तटस्थ के साथ वितरण नेटवर्क पर उत्पन्न होने वाले दोष।
आउटपुट को रैंप या स्टेप मोड में बदलें।
दो फॉल्ट सिमुलेशन के बीच इनपुट और आउटपुट की स्थिति को परिभाषित करें।
परीक्षण के दौरान बदलने वाले दोषों के साथ जटिल विकास का अनुकरण करें।
टेस्ट रिपोर्ट को वर्ड फॉर्मेट में सीधे पीसी में सेव करें।
मुख्य विशेषताएं
1) 8 इंच की एलसीडी स्क्रीन के साथ एंबेडेड औद्योगिक पीसी
2) स्थानीय रूप से या बाहरी पीसी द्वारा नियंत्रित और संचालित करें
3) अप करने के लिए 3 वर्तमान और 4 वोल्टेज आउटपुट प्लस सहायक डीसी आपूर्ति
4) धारा को आगे बढ़ाने या तेज करने में सक्षम
5) उच्च सटीकता आउटपुट: ≤0.1%
6) पीसी को जोड़ने के लिए ईथरनेट इंटरफेस
7) एंड-टू-एंड परीक्षणों के लिए आंतरिक जीपीएस
8) उन्नत परीक्षण और डेटा प्रबंधन सॉफ्टवेयर
9) अधिभार और खुले सर्किट के लिए स्वचालित सुरक्षा
10) उच्च गुणवत्ता, सुरक्षा और विश्वसनीयता
तकनीकी डाटा
वर्तमान जनरेटर
| रेंज निर्धारण | 3-चरण एसी (एलएन) | 3x0…40ए |
| 1-चरण एसी (एलएल-एलएन) | 1x0…120ए | |
| डीसी (एलएन) | 3x… ± 10A | |
शक्ति
| 3-चरण एसी (एलएन) | 40A . पर 3x300VA |
| 1-चरण एसी (एलएल-एलएन) | 120A . पर 1x1000VA | |
| डीसी (एलएन) | 10A . पर 3x120VA | |
| शुद्धता | एसी: ± 1 एमए (≤0.2 ए), ≤0.1% (0.2 ~ 40 ए) | |
| डीसी: ± 5 एमए (0 ~ 0.5 ए), ≤0.2% (0.5 ~ 10 ए) | ||
| संकल्प | 1mA | |
वोल्टेज जेनरेटर
| रेंज निर्धारण | 4-चरण एसी (एलएन) | 4x0…150V |
| 1-चरण एसी (एलएल) | 1x0…300V | |
| डीसी (एलएन) | 3x ... ± 160V | |
| शक्ति | 4-चरण एसी (एलएन) | 150V . पर 4x70VA |
| 1-चरण एसी (एलएल) | 300V . पर 1x140VA | |
| डीसी (एलएन) | 160V . पर 3x80VA | |
| शुद्धता | एसी: ± 2 एमवी (0.2 ~ 2 वी), ≤0.1% (2 ~ 150 वी) | |
| डीसी: ± 10 एमवी (0 ~ 5 वी), ≤0.2% (5 ~ 160 वी) | ||
| संकल्प | 1mV | |
सहायक डीसी आपूर्ति (बैटरी सिम्युलेटर आउटपुट)
| वोल्टेज की सीमा | 110V/220V (अधिकतम 1.5A) |
| शक्ति | मैक्स.165वीए/330वीए |
बाइनरी इनपुट
| संख्या | 8 |
| इनपुट विशेषताओं | निष्क्रिय संपर्क या संभावित-मुक्त संपर्क |
| दहलीज विशेषताएं | "0": 0～6 वी;"1":12वी～250वी |
| मैक्स।मापन समय | 999999.999s |
| समय सटीकता | ± 1ms |
| समय संकल्प | 1ms |
बाइनरी आउटपुट
| संख्या | 4 |
| प्रकार | निष्क्रिय संपर्क |
| ब्रेक क्षमता | 250VAC/0.5A, 250VDC/0.2A |
सामान्य जेनरेटर
| आवृत्ति | रेंज: 0 ~ 1200 हर्ट्ज |
| सटीकता: <1 मेगाहर्ट्ज (0 ~ 65 हर्ट्ज), <10 मेगाहर्ट्ज (65 ~ 450 हर्ट्ज), <20 मेगाहर्ट्ज (450 ~ 1200 हर्ट्ज) | |
| संकल्प: 0.001 हर्ट्ज | |
| अवस्था | रेंज: -360° ~+360° |
| सटीकता: 0.1° | |
| संकल्प: 0.01 डिग्री | |
| लयबद्ध | सुपरपोजिशन ऑर्डर: 2 ~ 24 गुना |
| विरूपण: ≤0.5% |
बिजली की आपूर्ति
| नाममात्र इनपुट वोल्टेज | अनुकूलित (एसी 220V / 230V / 120V ± 10%, 1-चरण) |
| नाममात्र आवृत्ति | 50/60 हर्ट्ज |
| मूल्यांकन वर्तमान | 10A 230V / 12A 115V . पर |
| संबंध | मानक एसी सॉकेट (आईईसी 60320) |
विविध
| वज़न | 18 किग्रा (39.68 पौंड) |
| आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना) | 405×300×164mm(15.94x11.81x6.46 इंच) |
| कनेक्शन पोर्ट | 2 यूएसबी 2.0 पोर्ट, 1 ईथरनेट पोर्ट |
स्वचालित 3-चरण रिले टेस्ट सिस्टम RELAYSTAR-806 हल्का, परीक्षण स्थल पर ले जाने में आसान है।RELAYSTAR-806 किट और सभी सहायक उपकरण हैंडल और पहियों के साथ एक एल्यूमीनियम मिश्र धातु बॉक्स में रखे गए हैं।
