| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HAOMAI |
| प्रमाणन: | ISO9001:2015, Type Test Report, Calibration Report |
| मॉडल संख्या: | रिलेस्टार-7000 |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | negotiation |
| पैकेजिंग विवरण: | ट्रांसपोर्ट केस + प्लाईवुड केस |
| प्रसव के समय: | 10-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 400 सेट |
| प्रोडक्ट का नाम: | प्रोटेक्शन रिले टेस्ट सेट, रिले टेस्ट किट, सेकेंडरी इंजेक्शन टेस्ट सेट | मौजूदा उत्पादन: | 6x0…30ए |
|---|---|---|---|
| वोल्टेज आउटपुट: | 6x0…150V | आउटपुट सटीकता: | एसी आउटपुट के लिए ≤0.1% |
| आईईसी 61850 परीक्षण: | उपलब्ध | कार्यवाही: | स्थानीय मोड + पीसी मोड |
| हाई लाइट: | बहुपद्वति संरक्षण रिले परीक्षण उपकरण,अल्ट्रालाइट संरक्षण रिले परीक्षण उपकरण,बहुउद्देशीय सुरक्षा रिले परीक्षण उपकरण |
||
बहुउद्देशीय रिले परीक्षण प्रणाली
आदर्श:रिलेस्टार-7000

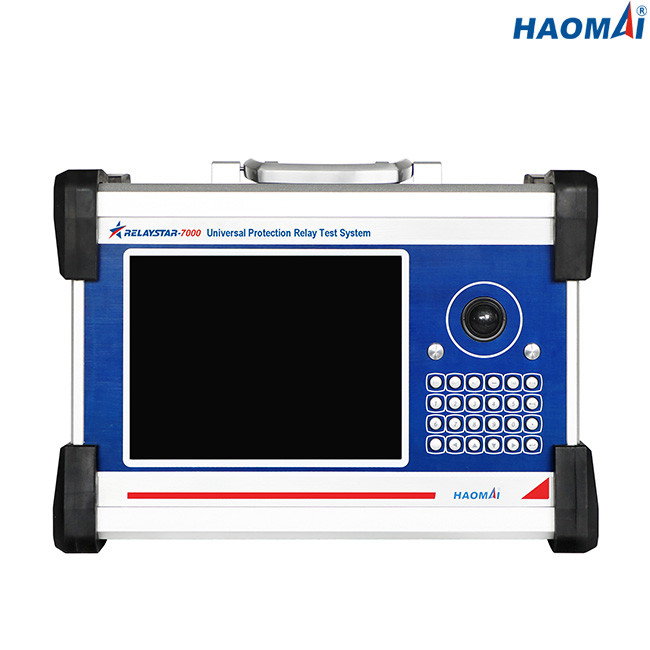

RELAYSTAR-7000 एक बहुउद्देशीय और क्षेत्र पोर्टेबल सुरक्षा रिले परीक्षण प्रणाली है।RELAYSTAR-7000 यूनिट को 9.7-इंच TFT LCD टच-स्क्रीन, कीपैड और माउस के साथ बिल्ट-इन इंडस्ट्रियल पीसी के माध्यम से संचालित किया जा सकता है, जो उपयोगकर्ता को मैनुअल, स्थिर स्थिति और गतिशील परीक्षण जल्दी और आसानी से करने की अनुमति देता है।परीक्षण परिणामों को स्थानीय मेमोरी में सहेजा जा सकता है, और फिर परीक्षण डेटा स्थानांतरण या परीक्षण रिपोर्ट मुद्रित करने के लिए USB फ्लैश डिस्क पर डाउनलोड किया जा सकता है।
पीसी पर पूरी तरह से स्वचालित परीक्षण के लिए, प्रत्येक RELAYSTAR-7000 इकाई RELAYSTAR सॉफ़्टवेयर के इंस्टॉलेशन संस्करण के साथ आती है।RELAYSTAR सॉफ्टवेयर विंडोज 10 ऑपरेटिंग सिस्टम वाले पीसी पर चलने में सक्षम है।
RELAYSTAR-7000 को इलेक्ट्रो-मैकेनिकल, सॉलिड-स्टेट और माइक्रोप्रोसेसर-आधारित सुरक्षात्मक रिले, IEC61850 IED और मर्जिंग यूनिट का परीक्षण करने के लिए डिज़ाइन किया गया है।
RELAYSTAR-7000 को इसके इन-बिल्ट जीपीएस के माध्यम से विभिन्न सबस्टेशनों में आवंटित परीक्षण सेट के साथ एंड-टू-एंड परीक्षण करने के लिए सिंक्रनाइज़ किया जा सकता है।
मुख्य विशेषताएं
इलेक्ट्रो-मैकेनिकल, सॉलिड-स्टेट और माइक्रोप्रोसेसर-आधारित सुरक्षात्मक रिले, आईईसी 61850 आईईडी और विलय इकाई का परीक्षण करने में सक्षम
●6-चरण वर्तमान (6×30A) + 6-चरण वोल्टेज(6×150V) आउटपुट
अंतर्ज्ञानी उच्च संकल्प ग्राफिक टीएफटी एलसीडी स्क्रीन का उपयोग करके स्टैंड-अलोन ऑपरेशन, संचालित करने के लिए किसी पीसी की आवश्यकता नहीं है
●पीसी दूरस्थ परीक्षण क्षमता
उच्च वर्तमान और उच्च शक्ति
इन-बिल्ट वेवफॉर्म मॉनिटरिंग और रिकॉर्डिंग
गतिशील जीपीएस उपग्रह समकालिक एंड-टू-एंड परीक्षण क्षमता
●IEC61850 परीक्षण क्षमता
तकनीकी डाटा
सामान्य वर्तमान और वोल्टेज आउटपुट
| वर्तमान जनरेटर | रेंज निर्धारण | 6-चरण एसी (एलएन): 6x0… 30A |
| डीसी (एलएन): 6x0… ± 10 ए | ||
| शक्ति | 6-चरण एसी (एलएन): 6x450VA 30A . पर | |
| डीसी (एलएन): 6x120VA 10A . पर | ||
| शुद्धता | एसी: ± 1 एमए (≤0.2 ए), ≤0.1% (0.2 ~ 30 ए) | |
| डीसी: ± 5 एमए (0.2 ~ 0.5 ए), ≤0.2% (0.5 ~ 10 ए) | ||
| संकल्प | 1mA | |
| वोल्टेज जेनरेटर | रेंज निर्धारण | 6-चरण एसी (एलएन): 6x0… 150V |
| डीसी (एलएन): 6x0… ± 160V | ||
| शक्ति | 6-चरण एसी (एलएन): 150V . पर 6x80VA | |
| डीसी (एलएन): 160V . पर 6x80VA | ||
| शुद्धता | एसी: ± 2 एमवी (0.2 ~ 2 वी), ≤0.1% (2 ~ 150 वी) | |
| डीसी: ± 10 एमवी (0.5 ~ 5 वी), ≤0.2% (5 ~ 160 वी) | ||
| संकल्प | 1mV | |
| सामान्य जेनरेटर | आवृत्ति | रेंज: 0 ~ 1200 हर्ट्ज |
| सटीकता: <1 मेगाहर्ट्ज (0 ~ 65 हर्ट्ज), <10 मेगाहर्ट्ज (65 ~ 450 हर्ट्ज), <20 मेगाहर्ट्ज (450 ~ 1200 हर्ट्ज) | ||
| संकल्प: 0.001 हर्ट्ज | ||
| अवस्था | रेंज: -360° ~+360° | |
| सटीकता: 0.1° | ||
| संकल्प: 0.01 डिग्री | ||
| लयबद्ध | सुपरपोजिशन ऑर्डर: 2 ~ 24 गुना | |
| विरूपण: ≤0.5% |
ईथरनेट संचार इंटरफेस
| तरीका | 10/100 बेस-टेक्सास (10/100 एमबीटी, मुड़-जोड़ी, ऑटो-क्रॉसओवर) |
| पोर्ट की संख्या | 2 |
| इंटरफ़ेस का प्रकार | आरजे 45 |
| स्थिति संकेत | एल.ई.डी. बत्तियां |
ऑप्टिकल फाइबर संचार इंटरफेस
| तरीका | 100Base-FX (100Mbit, ऑप्टिकल फाइबर, पूर्ण द्वैध) |
| पोर्ट की संख्या | 8 |
| इंटरफ़ेस का प्रकार | नियंत्रण रेखा |
| फाइबर प्रकार | 62.5/125μm (बहु-मोड फाइबर) |
| वेवलेंथ | 1310एनएम |
| संचरण दूरी | > 1 किमी |
| स्थिति संकेत | एल.ई.डी. बत्तियां |
FT3 इंटरफेस
| पोर्ट की संख्या | 9 (8 संचारण के लिए, 1 प्राप्त करने के लिए) |
| इंटरफ़ेस का प्रकार | अनुसूचित जनजाति |
| फाइबर प्रकार | 62.5/125μm (बहु-मोड फाइबर) |
| वेवलेंथ | 850nm |
बाइनरी इनपुट
| संख्या | 8 |
| प्रकार | संभावित-मुक्त संपर्क या निष्क्रिय संपर्क (स्वचालित पहचान) |
| दहलीज विशेषताएं | "0": 0～6V;"1":12वी～250वी |
बाइनरी आउटपुट
| संख्या | 4 |
| प्रकार | निष्क्रिय संपर्क |
| ब्रेक क्षमता | 250VAC / 0.5A;250VDC / 0.2A |
अंतर्निर्मित निगरानी और रिकॉर्डिंग
| निगरानी | धाराएं और वोल्टेज आउटपुट |
| रिकॉर्डिंग | एनालॉग आउटपुट, बाइनरी इनपुट/आउटपुट स्थिति |
| तरीका | वास्तविक समय की निगरानी, कोई बाहरी तारों की आवश्यकता नहीं है |
| रिकॉर्डिंग लंबाई | असीमित (आंतरिक मेमोरी भर जाने तक) |
बिजली की आपूर्ति
| नाममात्र इनपुट वोल्टेज | अनुकूलित (AC230V / 120V ± 10%, 1-चरण) |
| नाममात्र आवृत्ति | 50/60 हर्ट्ज |
| मूल्यांकन वर्तमान | 10A 230V / 12A 120V . पर |
| संबंध | मानक एसी सॉकेट (आईईसी 60320) |
पर्यावरण की स्थिति
| प्रचालन तापमान | 0 ... +50 डिग्री सेल्सियस (+32 ... +122 डिग्री फारेनहाइट) |
| भंडारण तापमान | -25 ... +70 डिग्री सेल्सियस (-13 ... +158 डिग्री फारेनहाइट) |
| आर्द्रता सीमा | सापेक्षिक आर्द्रता 5 ... 95%, गैर संघनक |
| कंपन | आईईसी 60068-2-6(20मी/से2 पर 10 ... 150 हर्ट्ज) |
विविध
| वज़न | 19.5 किग्रा (42.99 पाउंड) |
| आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना) | 405×295×250mm(15.94x11.61x9.84 इंच) |
सुरक्षा मानक, विद्युत चुम्बकीय संगतता
| ईएमसी | उत्पाद विद्युत चुम्बकीय संगतता (ईएमसी) निर्देश 2004/108/ईसी (सीई अनुरूप) का पालन करता है। |
| उत्पाद कम वोल्टेज निर्देश 2006/95/ईसी (सीई अनुरूप) का पालन करता है। | |
| सुरक्षा | आईईसी 61326-1;आईईसी 61000-6-4;आईईसी 61000-3-2/3 |
| आईईसी 61010-1 |
RELAYSTAR-7000 इलेक्ट्रो-मैकेनिकल, सॉलिड-स्टेट और माइक्रोप्रोसेसर-आधारित सुरक्षा रिले, IEC61850 IEDs और पारंपरिक सबस्टेशन और स्मार्ट सबस्टेशन दोनों को पावर प्लांट में मर्जिंग यूनिट के परीक्षण के लिए एक बहुउद्देश्यीय और फील्ड पोर्टेबल रिले टेस्ट सिस्टम है।
