| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HAOMAI |
| प्रमाणन: | ISO9001:2015, Calibration Report |
| मॉडल संख्या: | रिलेस्टार-एस60 |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | negotiation |
| पैकेजिंग विवरण: | ट्रांसपोर्ट केस + प्लाईवुड केस |
| प्रसव के समय: | 10-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 400 सेट |
| प्रोडक्ट का नाम: | रिले टेस्टर, रिले टेस्ट किट, सेकेंडरी इंजेक्शन टेस्ट सेट | मौजूदा उत्पादन: | 6x0…30ए |
|---|---|---|---|
| वोल्टेज आउटपुट: | 6x0…150V | आउटपुट सटीकता: | एसी आउटपुट के लिए ≤0.1% |
| कार्यवाही: | स्थानीय मोड + पीसी मोड | वज़न: | 10.6 किग्रा (26.37 पौंड) |
| हाई लाइट: | अल्ट्रापोर्टेबल रिले टेस्ट सिस्टम,लाइटवेट रिले टेस्ट सिस्टम,आईईसी 61010-1 सुरक्षात्मक रिले टेस्ट उपकरण |
||

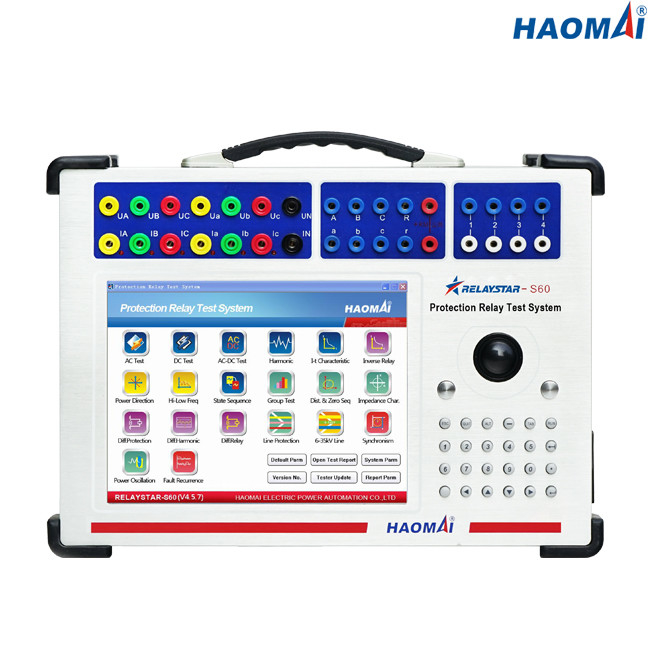

अल्ट्रापोर्टेबल सिक्स-फेज रिले टेस्ट सिस्टम
आदर्श: रिलेस्टार-एस60
RELAYSTAR-S60 अल्ट्रा-पोर्टेबल प्रोटेक्शन रिले टेस्ट सिस्टम है जो उनके ऑपरेटिंग इंस्टॉलेशन में इलेक्ट्रोमैकेनिकल, सॉलिड-स्टेट और माइक्रोप्रोसेसर-आधारित सुरक्षात्मक रिले के प्रदर्शन सत्यापन परीक्षण को वितरित करता है।
RELAYSTAR-S60 एक कठोर परीक्षण सेट है जो इनडोर और आउटडोर दोनों वातावरणों में संचालित विभिन्न प्रकार के सुरक्षात्मक रिले के परीक्षण के लिए उपयुक्त है।यूनिट का एर्गोनोमिक डिज़ाइन और सहज नियंत्रण कक्ष लेआउट इसे पहली बार उन उपयोगकर्ताओं के लिए आदर्श बनाता है जिनके पास बहुत कम या कोई प्रशिक्षण नहीं है।
मुख्य विशेषताएं:
1) 6-चरण वर्तमान (6×30A) + 6-चरण वोल्टेज(6×150V) आउटपुट
2) 10.4-इंच एलसीडी स्क्रीन के साथ एंबेडेड औद्योगिक पीसी
3) सुविधाजनक फ्रंट-पैनल डिस्प्ले परीक्षण के दौरान सक्रिय वोल्टेज / वर्तमान आयाम और चरण मूल्यों को इंगित करता है
4) 1A और 5A सुरक्षा उपकरणों का एनालॉग परीक्षण
5) राज्य सिमुलेशन और क्षणिक परीक्षण करें
6) कॉमट्रेड दर्शक और प्लेबैक
7) कम वजन: केवल 10.6 किग्रा (26.37 पौंड)
तकनीकी डाटा
वर्तमान जनरेटर
| रेंज निर्धारण | 6-चरण एसी (एलएन) | 6x0…30ए |
| 3-चरण एसी (एलएन) | 3x0… 60ए | |
| 1-चरण एसी (एलएल-एलएन) | 1x0…180A | |
| डीसी (एलएन) | 6x0… ± 10 ए | |
| शक्ति | 6-चरण एसी (एलएन) | 30A . पर 6x200VA |
| 3-चरण एसी (एलएन) | 60A . पर 3x300VA | |
| 1-चरण एसी (एलएल-एलएन) | 180A . पर 1x600VA | |
| डीसी (एलएन) | 10A . पर 6x100VA | |
| शुद्धता | एसी: ± 1 एमए (≤0.2 ए), ≤0.1% (0.2 ~ 30 ए) | |
| डीसी: ± 5 एमए (0.2 ~ 0.5 ए), ≤0.2% (0.5 ~ 10 ए) | ||
| संकल्प | 1mA | |
वोल्टेज जेनरेटर
| रेंज निर्धारण | 6-चरण एसी (एलएन) | 6x0…150V |
| 3-चरण एसी (एलएन) | 3x0…300V | |
| डीसी (एलएन) | 6x0… ± 160V | |
| शक्ति | 6-चरण एसी (एलएन) | 150V . पर 6x60VA |
| 3-चरण एसी (एलएन) | 300V . पर 3x100VA | |
| डीसी (एलएन) | 160V . पर 6x60VA | |
| शुद्धता | एसी: ± 2 एमवी (0.2 ~ 2 वी), ≤0.1% (2 ~ 150 वी) | |
| डीसी: ± 10 एमवी (0.5 ~ 5 वी), ≤0.2% (5 ~ 160 वी) | ||
| संकल्प | 1mV | |
बाइनरी इनपुट
| संख्या | 8 |
| इनपुट विशेषताओं | निष्क्रिय संपर्क या संभावित-मुक्त संपर्क |
| दहलीज विशेषताएं | "0": 0～6 वी;"1":12वी～250वी |
| मैक्स।मापन समय | 999999.999s |
| समय सटीकता | ± 1ms |
| समय संकल्प | 1ms |
बाइनरी आउटपुट
| संख्या | 4 |
| प्रकार | निष्क्रिय संपर्क |
| ब्रेक क्षमता | 250VAC/0.5A, 250VDC/0.2A |
सामान्य जेनरेटर
| आवृत्ति | रेंज: 0 ~ 1200 हर्ट्ज |
| सटीकता: <1 मेगाहर्ट्ज (0 ~ 65 हर्ट्ज); <10 मेगाहर्ट्ज (65 ~ 450 हर्ट्ज); <20 मेगाहर्ट्ज (450 ~ 1200 हर्ट्ज) | |
| संकल्प: 0.001 हर्ट्ज | |
| अवस्था | रेंज: -360° ~+360° |
| सटीकता: 0.1° | |
| संकल्प: 0.01 डिग्री | |
| लयबद्ध | सुपरपोजिशन ऑर्डर: 2 ~ 24 गुना |
| विरूपण: ≤0.5% |
बिजली की आपूर्ति
| नाममात्र इनपुट वोल्टेज | अनुकूलित (एसी 220V / 230V / 120V ± 10%, 1-चरण) |
| नाममात्र आवृत्ति | 50/60 हर्ट्ज |
| मूल्यांकन वर्तमान | 10A 230V / 12A 115V . पर |
| संबंध | मानक एसी सॉकेट (आईईसी 60320) |
पर्यावरण की स्थिति
| प्रचालन तापमान | 0 ... +50 डिग्री सेल्सियस (+32 ... +122 डिग्री फारेनहाइट) |
| भंडारण तापमान | -25 ... +70 डिग्री सेल्सियस (-13 ... +158 डिग्री फारेनहाइट) |
| आर्द्रता सीमा | सापेक्षिक आर्द्रता 5 ... 95%, गैर संघनक |
| कंपन | आईईसी 60068-2-6(20मी/से2 पर 10 ... 150 हर्ट्ज) |
विविध
| वज़न | 10.6 किग्रा (26.37 पौंड) |
| आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना) | 350×250×120 मिमी (13.78x9.84x4.72 इंच) |
| कनेक्शन पोर्ट | 2 यूएसबी 2.0 पोर्ट, 1 ईथरनेट पोर्ट |
सुरक्षा मानक, विद्युत चुम्बकीय संगतता
| ईएमसी | उत्पाद विद्युत चुम्बकीय संगतता (ईएमसी) निर्देश 2004/108/ईसी (सीई अनुरूप) का पालन करता है |
| आईईसी 61326-1;आईईसी 61000-6-4;आईईसी 61000-3-2/3 | |
| सुरक्षा | उत्पाद कम वोल्टेज निर्देश 2006/95/ईसी (सीई अनुरूप) का पालन करता है। |
| आईईसी 61010-1 |
अल्ट्रापोर्टेबल सिक्स-फेज रिले टेस्ट सिस्टम RELAYSTAR-S60 साइट पर सुरक्षा रिले परीक्षण करने के लिए इंजीनियरों के परीक्षण और कमीशन के लिए एक उत्कृष्ट विकल्प है।
अल्ट्रापोर्टेबल सिक्स-फेज रिले टेस्ट सिस्टम RELAYSTAR-S60 सुपर-छोटे आकार और बहुत कम वजन 10.6kg (26.37 lb) के कारण उपयोगकर्ताओं के लिए ले जाने के लिए काफी सुविधाजनक है।
अल्ट्रापोर्टेबल सिक्स-फेज रिले टेस्ट सिस्टम RELAYSTAR-S60 एएनएसआई / आईईईई की आवश्यकताओं के अनुसार सभी पीढ़ियों और सुरक्षा रिले के प्रकारों का परीक्षण करने में सक्षम है।
| एएनएसआई/आईईईई नं. | डिवाइस या फ़ंक्शन का नाम |
| 2 | समय विलंब घूरना |
| 3 | चेकिंग या इंटरलॉकिंग रिले |
| 7 | दर-परिवर्तन रिले |
| 13 | सिंक्रोनस-स्पीड डिवाइस |
| 15 | गति या आवृत्ति, मिलान करने वाला उपकरण |
| 16 | डेटा संचार उपकरण |
| 18 | त्वरित या कम करने वाला उपकरण |
| 21 | दूरी रिले |
| 24 | वोल्ट प्रति हर्ट्ज रिले |
| 25 | तुल्यकालन या तुल्यकालन-चेक डिवाइस |
| 27 | अंडरवोल्टेज रिले |
| 30 | उद्घोषक रिले |
| 32 | दिशात्मक पावर रिले |
| 36 | ध्रुवीयता या ध्रुवीकरण वोल्टेज डिवाइस |
| 37 | अंडरकरंट या अंडरपावर रिले |
| 40 | फील्ड रिले |
| 44 | यूनिट सीक्वेंस स्टार्टिंग रिले |
| 46 | रिवर्स-फेज या फेज-बैलेंस करंट रिले |
| 47 | चरण-अनुक्रम वोल्टेज रिले |
| 48 | अधूरा अनुक्रम रिले |
| 50 | तात्कालिक ओवरकुरेंट या उदय रिले की दर |
| 51 | एसी टाइम ओवरकुरेंट रिले |
| 55 | पावर फैक्टर रिले |
| 59 | ओवरवॉल्टेज रिले |
| 60 | वोल्टेज या करंट बैलेंस रिले |
| 62 | समय-विलंब रुकना या रिले खोलना |
| 66 | नॉचिंग या जॉगिंग डिवाइस |
| 67 | एसी दिशात्मक ओवरकुरेंट रिले |
| 68 | आउट-ऑफ-स्टेप या ब्लॉकिंग रिले |
| 69 | अनुमेय नियंत्रण उपकरण |
| 74 | अलार्म रिले |
| 76 | डीसी करंट रिले |
| 77 | टेलीमीटरिंग डिवाइस |
| 78 | चरण-कोण मापने वाला रिले |
| 79 | एसी रिक्लोजिंग रिले |
| 81 | आवृत्ति रिले |
| 82 | डीसी लोड-मापने रीक्लोजिंग रिले |
| 83 | स्वचालित चयनात्मक नियंत्रण या स्थानांतरण रिले |
| 85 | कैरियर या पायलट-वायर रिसीवर रिले |
| 86 | तालाबंदी रिले |
| 87 | विभेदक सुरक्षात्मक रिले |
| 91 | वोल्टेज दिशात्मक रिले |
| 92 | वोल्टेज और पावर दिशात्मक रिले |
| 94 | ट्रिपिंग या ट्रिप-फ्री रिले |
| -- | फेजर मापन इकाई |
| -- | पावर क्वालिटी मॉनिटर |
