HAOMAI 23.15 एलबी सर्किट ब्रेकर परीक्षण उपकरण विश्लेषक विद्युत

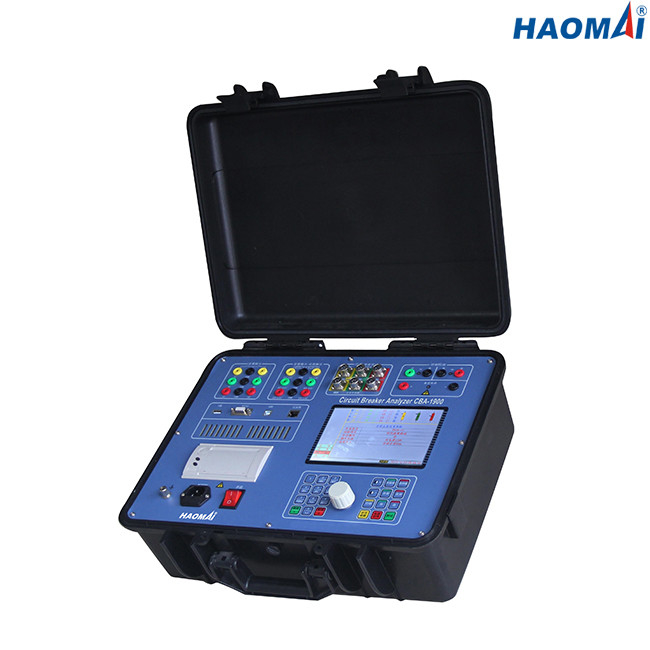

सर्किट ब्रेकर विश्लेषक



आदर्श: सीबीए-1900

सर्किट ब्रेकर विश्लेषक CBA-1900 विभिन्न वैक्यूम सर्किट ब्रेकर, ऑयल सर्किट ब्रेकर, SF6 सर्किट ब्रेकर, HV डिस्कनेक्टर्स और GIS संयुक्त विद्युत उपकरणों आदि के यांत्रिक और विद्युत प्रदर्शन का पूरी तरह से विश्लेषण कर सकता है। टाइमिंग चैनल मुख्य संपर्कों, प्रतिरोधक संपर्कों के समापन और उद्घाटन को रिकॉर्ड करते हैं। और सहायक संपर्क।

CBA-1900 के लिए दोनों पक्षों की ग्राउंडेड टेस्टिंग विधि उपलब्ध है।यह पूरे परीक्षण के दौरान सर्किट ब्रेकर को दोनों तरफ से जमीन पर रखकर परीक्षण को सुरक्षित और समय बचाने वाला बनाता है।

अंतर्निहित सुरक्षा सर्किट और सॉफ़्टवेयर-डिज़ाइन किए गए सुरक्षा के साथ, CBA-1900 में पर्यावरण में प्रभावों के लिए एक अच्छा गार्ड है, जो विश्वसनीय और सटीक परीक्षण परिणाम सुनिश्चित कर सकता है।



मुख्य विशेषताएं

12 मुख्य संपर्कों और 6 औक्स संपर्कों को मापने में सक्षम

पीर संपर्कों को मापने में सक्षम

गतिशील प्रतिरोध को मापने में सक्षम

दोनों पक्षों के साथ तेज और सुरक्षित ग्राउंडेड टेस्ट

एनालॉग और डिजिटल ट्रांसड्यूसर दोनों उपलब्ध हैं

ग्रेफाइट संपर्कों के साथ सीमेंस सर्किट ब्रेकर का परीक्षण करने में सक्षम

HV सबस्टेशनों में विश्वसनीय और सटीक परीक्षण परिणाम प्रदान करता है



तकनीकी डाटा

समय माप

●मुख्य संपर्क और औक्स संपर्क माप

रेंज: 1ms-200s

सटीकता: ±0.1% पढ़ना ± 1 डिजिटल

संकल्प: 0.1ms-20ms (समय की लंबाई मापने पर निर्भर करता है)

ग्रेफाइट संपर्क माप

रिकॉर्डिंग लंबाई: 50ms-1s

सटीकता: ± 0.2% पढ़ना ± 1 डिजिटल

संकल्प: 0.1ms

दोनों पक्षों ने माप लिया

रेंज: 50ms-1s

संकल्प: 0.1ms

सटीकता: ± 0.5% पढ़ना ± 1 डिजिटल

गति माप

रेंज: 0-1000 मिमी

सटीकता: ± 0.5% पढ़ना ± 1 डिजिटल

संकल्प: 0.01 मिमी

गति माप

रेंज: 0-20.00m/s

सटीकता: ± 1% पढ़ना

संकल्प: 0.01m/s

पीआईआर संपर्क माप

रेंज: 50Ω-5000Ω

सटीकता: ± 5% पढ़ना ± 0.5Ω

संकल्प: 0.1Ω

कुंडल वर्तमान माप

रेंज: 0-20 ए

संकल्प: 0.001A

डीसी शक्ति स्रोत

वोल्टेज आउटपुट रेंज: 5-260V

अधिकतम आउटपुट वर्तमान: 20 ए

आउटपुट सटीकता: ± 1% पढ़ना

बिजली की आपूर्ति: AC220V/230V±10%,50Hz/60Hz

आयाम: 472x365x210 मिमी (18.58x14.37x8.27 इंच)

वजन: 10.5 किग्रा (23.15 पौंड)

पर्यावरण की स्थिति

भंडारण तापमान: -20 ℃ ~ 60 ℃

आर्द्रता: <90%

ऑपरेटिंग तापमान: -10 ℃ ~ 50 ℃

सुरक्षा योग्यता और ईएमसी

सुरक्षा: IEC61010-1 . के अनुसार डिज़ाइन किया गया

ईएमसी: हल्का औद्योगिक आईईसी 61326



सर्किट ब्रेकर विश्लेषक CBA-1900 सभी प्रकार के सर्किट ब्रेकरों के परीक्षण के लिए शक्तिशाली उपकरण है।
