मल्टीफ़ंक्शनल लोड बैटरी परीक्षण उपकरण 100kbps 50A डिस्चार्ज करंट

बहुआयामी बैटरी लोड यूनिट

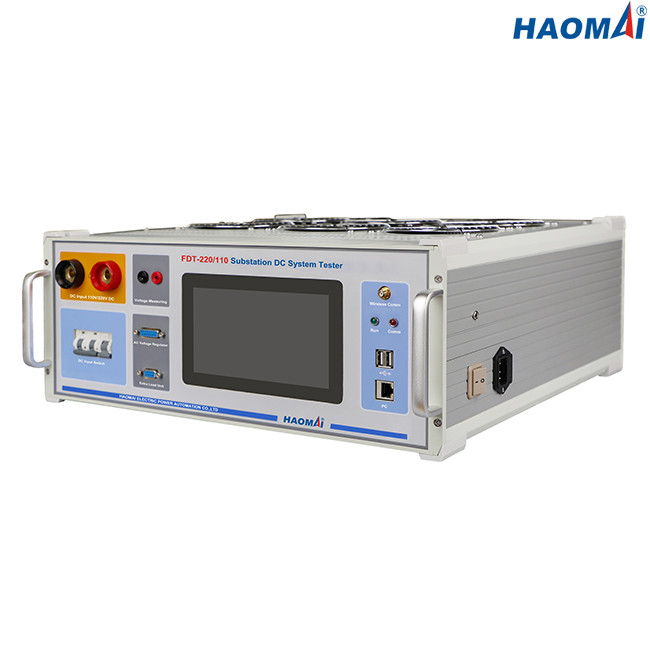

आदर्श: FDT-220/110

मल्टीफ़ंक्शनल बैटरी लोड यूनिट FDT-220/110 को बैटरी चार्जर (वोल्टेज स्थिरीकरण सटीकता, वर्तमान स्थिरीकरण सटीकता, तरंग कारक आदि), बैटरी बैंक डिस्चार्ज, और बैटरी बैंक की चार्जिंग प्रक्रिया की निगरानी के लिए लागू किया जाता है।

मुख्य विशेषताएं

1) 8 इंच की टीएफटी स्क्रीन के साथ बिल्ट-इन आईपीसी

2) एंबेडेड लिनक्स ऑपरेटिंग सिस्टम

3) 110V या 220V बैटरी चार्जर (वोल्टेज स्थिरीकरण सटीकता, वर्तमान स्थिरीकरण सटीकता, तरंग कारक आदि) का परीक्षण करने में सक्षम

4) 110V या 220V बैटरी बैंक के निर्वहन का परीक्षण करने में सक्षम

5) बैटरी बैंक की चार्जिंग प्रक्रिया की निगरानी करने में सक्षम

6) चार्जिंग या डिस्चार्जिंग प्रक्रिया में वायरलेस संचार मोड द्वारा बैटरी सेल के वोल्टेज परिवर्तन की निगरानी करने में सक्षम

7) उच्च परिशुद्धता और समायोज्य निरंतर-वर्तमान निर्वहन सुनिश्चित करने के लिए पेटेंट लोड तकनीक

8) स्वचालित रूप से बैटरी चार्जर के AC380V आपूर्ति वोल्टेज को समायोजित करने के लिए पेटेंट 3-चरण एसी वोल्टेज नियामक

9) डिस्चार्ज करंट को बढ़ाने के लिए अतिरिक्त लोड यूनिट को जोड़ने में सक्षम

10) एकाधिक नियंत्रण मोड: मैन्युअल नियंत्रण, रिमोट नेटवर्क नियंत्रण, कंप्यूटर नियंत्रण

11) एकाधिक और विश्वसनीय गलती सुरक्षा उपाय और स्वयं जांच

तकनीकी डाटा

1)होस्ट के निर्दिष्टीकरण

लागू बैटरी बैंक का वोल्टेज: 220VDC, 110VDC

लागू सिंगल सेल का वोल्टेज: 2V, 6V, 12V

होस्ट का डिस्चार्ज करंट: 0~50A@220V, 0~50A@110V

अधिकतम।अतिरिक्त लोड मॉड्यूल का डिस्चार्ज करंट: 130A@220V, 65A@110V

संयुक्त लोड मॉड्यूल की संख्या: 0~4

निरंतर वर्तमान सटीकता: ± 1%

वोल्टेज माप सटीकता: ± 0.5%

संचार पोर्ट: यूएसबी, ईथरनेट

2) 3-चरण इलेक्ट्रॉनिक वोल्टेज नियामक के विनिर्देश:

रेटेड पावर: 15kVA

रेटेड वर्तमान: 30A

माप सटीकता: ± 0.5%

पर्यावरण तापमान: -20~+50℃

3) वायरलेस बैटरी मापने प्रणाली

मॉड्यूलेशन मोड: जीएफएसके

कार्य आवृत्ति: 428~434MHZ

संचारण शक्ति: <10dBm

संवेदनशीलता प्राप्त करना: -100dBm

संचारण वर्तमान: <30mA

वर्तमान प्राप्त करना: <12mA

ट्रांसमिशन स्पीड: 100kbps

ट्रांसमिशन दूरी: <50m

वोल्टेज माप सटीकता:> 0.5%

कार्य शक्ति स्रोत: डीसी 3 ~ 18 वी

मल्टीफंक्शनल बैटरी लोड यूनिट FDT-220/110 साइट पर डीसी सिस्टम परीक्षण के लिए आदर्श परीक्षण उपकरण है।

मल्टीफंक्शनल बैटरी लोड यूनिट FDT-220/110 को ISO/IEC 17025 के तहत मान्यता प्राप्त तृतीय पक्ष प्रयोगशाला में कैलिब्रेट किया गया है। अंशांकन रिपोर्ट नीचे दी गई है।
