उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HAOMAI |
प्रमाणन: | ISO9001:2015, Test Report |
मॉडल संख्या: | PASL-3000 |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | negotiation |
पैकेजिंग विवरण: | प्लाईवुड मामले |
प्रसव के समय: | 15-20 कार्य दिवस |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | प्रति माह 400 सेट |
प्रोडक्ट का नाम: | ऑनलाइन डीजीए, ऑनलाइन गैस मॉनिटर | परीक्षण सिद्धांत: | सेमीकंडक्टर लेजर तकनीक और फोटो-ध्वनिक स्पेक्ट्रोस्कोपी |
---|---|---|---|
मापा भंग गैस: | H2, CO, CO2, CH4, C2H2, C2H6, C2H4 | एच 2 ओ मापन: | 0-100% (रुपये) या पीपीएम में दिया गया |
माप सटीकता: | न्यूनतम मापने की सीमा या ± 30% | एकाधिक डेटा संचार: | आरएस 485, ईथरनेट, जीपीआरएस, ऑप्टिकल फाइबर |
हाई लाइट: | ISO9001 ऑनलाइन डीजीए निगरानी,बहुउद्देशीय ऑनलाइन डीजीए निगरानी,फोटो ध्वनिक डीजीए ऑनलाइन निगरानी |

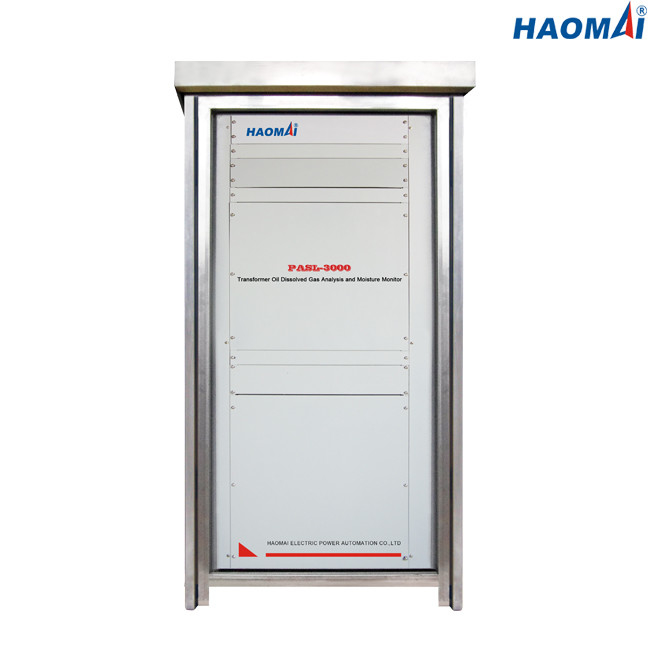

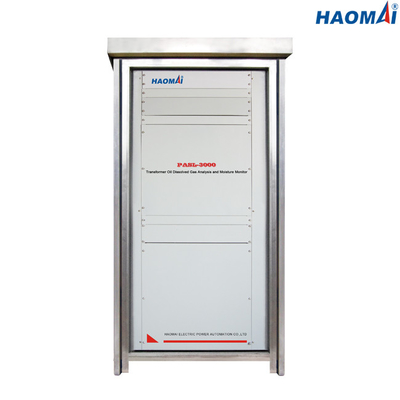

एकाधिक गैस ट्रांसफार्मर डीजीए निगरानी इकाई
आदर्श: PASL-3000
सेमीकंडक्टर लेजर तकनीक और फोटो-ध्वनिक स्पेक्ट्रोस्कोपी डिटेक्शन तकनीक का उपयोग करते हुए, मल्टीपल गैस ट्रांसफार्मर डीजीए मॉनिटरिंग यूनिट PASL-3000 हाइड्रोजन (H2), कार्बन मोनोऑक्साइड (CO), कार्बन डाइऑक्साइड (CO2), मीथेन (CH4), एसिटिलीन (C2H2) को माप सकता है। , इथेन (C2H6), एथिलीन (C2H4) आदि भंग गैसें अंतरराष्ट्रीय मानकों के साथ-साथ तेल में नमी (H2O) द्वारा उल्लिखित हैं।ऑन-लाइन माप उपयोगकर्ता को ट्रांसफॉर्मर दोषों की एक पूरी श्रृंखला का पता लगाने और निदान करने की अनुमति देता है।
PASL-3000 ऑन-लाइन ट्रांसफॉर्मर DGA मॉनिटरिंग यूनिट है, जिसका व्यापक रूप से बिजली उत्पादन, ट्रांसमिशन या औद्योगिक क्षेत्र में मध्यम और बड़े आकार के ट्रांसफार्मर की निगरानी के लिए उपयोग किया जाता है।
मुख्य विशेषताएं
यह निगरानी इकाई एक नए क्षेत्र में अर्धचालक लेजर प्रौद्योगिकी और फोटोकॉस्टिक स्पेक्ट्रोस्कोपी तकनीक पेश करती है, जिसका ट्रांसफार्मर तेल में भंग गैस का पता लगाने, मुख्य ट्रांसफार्मर के प्रारंभिक चरण में गलती का पता लगाने की दर में सुधार, और गलती की घटनाओं को कम करने पर उल्लेखनीय प्रभाव पड़ता है। संचालन और रखरखाव की लागत।
●सभी घटकों ने गैस माप और विश्लेषण को भंग कर दिया।हाइड्रोजन (H2), कार्बन मोनोऑक्साइड (CO), कार्बन डाइऑक्साइड (CO2), मीथेन (CH4), एसिटिलीन (C2H2), एथेन (C2H6), एथिलीन (C2H4), नमी ( H2O) आदि। 8 प्रकार की गैसें, नाइट्रोजन (N2) और ऑक्सीजन (O2) की घटक सामग्री को मापने के लिए भी बढ़ाई जा सकती हैं।
कोई वाहक गैस नहीं, कोई रखरखाव नहीं, कोई बिजली कटौती स्थापना नहीं।तेल के नमूने को सीधे तेल इनलेट के माध्यम से नमूना लिया जाता है, और तेल के नमूने को विश्लेषण के बाद तेल टैंक में वापस कर दिया जाता है, इसलिए स्थापना के दौरान कोई बिजली कटौती नहीं होती है।संचालन के दौरान किसी वाहक गैस और पुन: अंशांकन की आवश्यकता नहीं होती है, जो वास्तव में रखरखाव-मुक्त है।
संकीर्ण बैंडविड्थ सटीक परीक्षण, हस्तक्षेप से बचें।लेजर प्रकाश स्रोत, कोई फ़िल्टर नहीं, मिश्रित गलती गैस, उच्च माप सटीकता, अच्छी दोहराने योग्यता का पता लगाने पर क्रॉस हस्तक्षेप से सटीक रूप से बच सकता है।
●लगातार तापमान वैक्यूम degassing, सुरक्षित और विश्वसनीय।उच्च degassing दक्षता, तेल नमूना degassing बाहरी हवा, तेल नमूना "0" प्रदूषण "0" नुकसान के साथ संपर्क नहीं करता है, ट्रांसफार्मर तेल वापसी की सुरक्षा सुनिश्चित करने के लिए।
इलेक्ट्रॉनिक रूप से संशोधित लेजर यांत्रिक संरचनात्मक विफलताओं से बचा जाता है।लेजर पल्स ऑप्टिकल सिग्नल उत्पन्न करने के लिए इलेक्ट्रिक सिग्नल द्वारा संचालित होता है, जो पारंपरिक इन्फ्रारेड लाइट स्रोत फोटोकॉस्टिक स्पेक्ट्रम सिस्टम की मॉड्यूलेशन डिस्क को प्रतिस्थापित करता है, यांत्रिक कंपन और हानि को कम करता है, और उपकरणों की विफलता दर को कम करता है।
रिमोट टर्मिनल डिस्प्ले।मॉनिटर मोडबस और आईईसी61850 प्रोटोकॉल का समर्थन करता है, जो उपकरण संचालन की स्थिति, वास्तविक समय माप डेटा, डेटा कॉलम विश्लेषण ग्राफ, प्रवृत्ति ग्राफ, रिपोर्ट और चेतावनी संकेत सहित रिमोट टर्मिनल डिस्प्ले प्रदान कर सकता है।
एकाधिक डेटा संचार, दूरस्थ केंद्रीकृत प्रबंधन।उन्नत रिमोट केंद्रीकृत प्रबंधन सॉफ्टवेयर कई मॉनिटरों की रनिंग स्थिति और परीक्षण डेटा को सारांशित और मॉनिटर कर सकता है, और सही प्रवृत्ति विश्लेषण और निदान परिणाम प्रदान कर सकता है।यह RS485, ईथरनेट, GPRS, ऑप्टिकल फाइबर आदि संचार मोड का समर्थन करता है।
तकनीकी डाटा
बिजली की आपूर्ति | AC220V / 2kW या अनुकूलित बिजली की आपूर्ति | दोष गैस प्रकार | न्यूनतम माप सीमा | अधिकतम मापने की सीमा | |
नमी | 10∼95% आरएच गैर-संघनक | एच 2 | 2 पीपीएम | 5,000 पीपीएम | |
तापमान | पर्यावरण का तापमान: -40 ℃ ∼55 ℃ (-10 ℃ ∼55 ℃ शुरू होने पर) | सीओ 2 | 10 पीपीएम | 50,000 पीपीएम | |
तेल का तापमान:: 10℃∼100℃ | सीओ | 2 पीपीएम | 50,000 पीपीएम | ||
दीवार | आईपी55 | सीएच4 | 0.5 पीपीएम | 50,000 पीपीएम | |
आयाम | 850 (डब्ल्यू) x800 (डी) x1700 (एच) मिमी | C2H2 | 0.1 पीपीएम | 50,000 पीपीएम | |
वज़न | <350 किग्रा | C2H4 | 0.5 पीपीएम | 50,000 पीपीएम | |
सटीकता मापना | न्यूनतम माप सीमा या ± 30% (जो भी अधिक हो) | C2H6 | 0.5 पीपीएम | 2,000 पीपीएम | |
H2O | 0∼100% (रुपये) या पीपीएम में दिया गया | ||||
मल्टीपल गैस ट्रांसफार्मर डीजीए मॉनिटरिंग यूनिट PASL-3000 हाइड्रोजन (H2), कार्बन मोनोऑक्साइड (CO), कार्बन डाइऑक्साइड (CO2), मीथेन (CH4), एसिटिलीन (C2H2), एथेन (C2H6), एथिलीन की निगरानी के लिए विश्वसनीय ऑन-लाइन इकाई है। (C2H4) आदि। बिजली संयंत्रों या सबस्टेशनों में मध्यम और बड़े आकार के ट्रांसफार्मर की गैसों और नमी (H2O) को भंग कर दिया।
