IEC60156 60Hz इन्सुलेट तेल परीक्षण उपकरण एसी 100kV ढांकता हुआ ताकत

इन्सुलेशन तेल ढांकता हुआ ब्रेकडाउन वोल्टेज परीक्षक

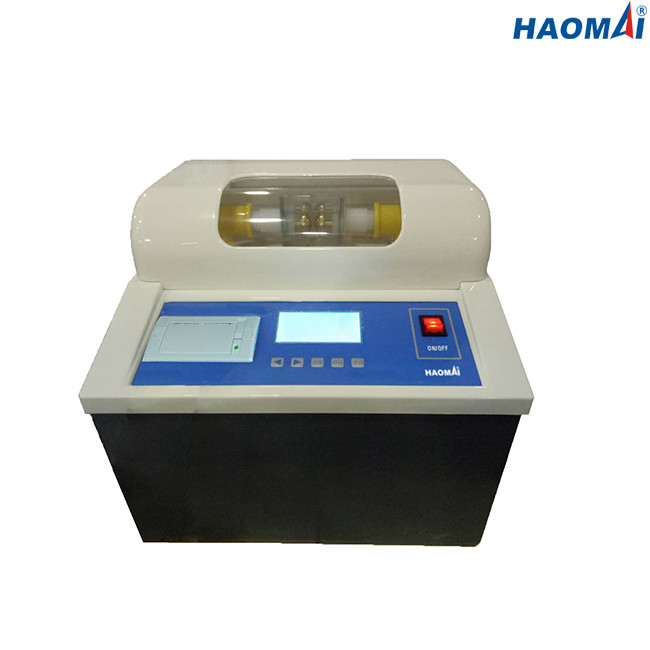

आदर्श: ODB-100P

तेल से भरे विद्युत उपकरणों के विश्वसनीय संचालन को सुनिश्चित करने के लिए तेल की गुणवत्ता की निगरानी और रखरखाव आवश्यक है।तेल की गुणवत्ता के मूलभूत परीक्षणों में से एक ब्रेकडाउन वोल्टेज परीक्षण है, जो विद्युत तनाव का सामना करने के लिए तेल की क्षमता का एक उपाय है।

इंसुलेशन ऑयल डाइइलेक्ट्रिक ब्रेकडाउन वोल्टेज टेस्टर ODB-100P मिनरल, एस्टर और सिलिकॉन इंसुलेटिंग लिक्विड पर सटीक ब्रेकडाउन वोल्टेज टेस्ट करता है।अधिकतम एसी वोल्टेज आउटपुट 100kV तक पहुंच सकता है।

मुख्य विशेषताएं

खनिज, एस्टर और सिलिकॉन तेलों के लिए उपयुक्त

इन्सुलेटिंग ऑयल ब्रेकडाउन वोल्टेज को मापने में सक्षम

अधिकतम एसी वोल्टेज आउटपुट: 100kV

स्वचालित विश्लेषण और रिपोर्टिंग

उपयोगकर्ता द्वारा परिभाषित विश्लेषण

ऑन-बोर्ड परीक्षा परिणाम सहेजने में सक्षम

अंतर्निहित थर्मल प्रिंटर के माध्यम से परीक्षा परिणाम प्रिंट करने में सक्षम

हल्के वजन के कारण क्षेत्र परीक्षण के लिए अधिक उपयुक्त

तकनीकी डाटा

आउटपुट वोल्टेज: एसी 0~100kV

वोल्टेज माप सटीकता: ± 3%

संकल्प:0.1kV

हलचल समय: 0 ~ 120s (समायोज्य)

स्टैंड टाइम: 0 ~ 15 मिनट (समायोज्य)

बूस्टिंग का अंतराल: 0 ~ 5 मिनट (समायोज्य)

अधिकतम।परीक्षण का समय: 9

वोल्टेज स्लीव दर: 0.5kV/s~5kV/s (समायोज्य)

बोर्ड पर 100 परीक्षा परिणाम सहेजने में सक्षम

अंतर्निहित थर्मल प्रिंटर के माध्यम से परीक्षा परिणाम प्रिंट करने में सक्षम

RS232 इंटरफ़ेस के साथ कंप्यूटर के साथ संचार करें

बिजली की आपूर्ति: एसी 220V/230V±10%, 50Hz/60Hz वैकल्पिक

बिजली की खपत: 200VA

अन्य

आयाम: 465x385x425 मिमी (18.31x15.16x16.73 इंच)

वजन: 30 किग्रा (66.14 पौंड)

पर्यावरण की स्थिति

भंडारण तापमान: -30 C से +65 C

आर्द्रता: <95% आरएच 40 C भंडारण पर

ऑपरेटिंग तापमान: 0 C से +50 C

सुरक्षा योग्यता और ईएमसी

सुरक्षा: IEC61010-1 . के अनुसार डिज़ाइन किया गया

ईएमसी: हल्का औद्योगिक आईईसी 61326-1 कक्षा बी

इन्सुलेशन तेल डाइलेक्ट्रिक ब्रेकडाउन वोल्टेज परीक्षक ODB-100P खनिज, एस्टर और सिलिकॉन इन्सुलेट तरल पदार्थों पर सटीक ब्रेकडाउन वोल्टेज परीक्षण करने के लिए विश्वसनीय उपकरण है।
