लाइटवेट ट्रांसफार्मर ऑयल बीडीवी टेस्ट किट, 600 वी ऑयल टैन डेल्टा और प्रतिरोधकता परीक्षक

तेल टैन डेल्टा परीक्षक

आदर्श: T6000

तेल से भरे विद्युत उपकरणों के विश्वसनीय संचालन को सुनिश्चित करने के लिए, इन्सुलेट तेल की गुणवत्ता की निगरानी और रखरखाव आवश्यक है।

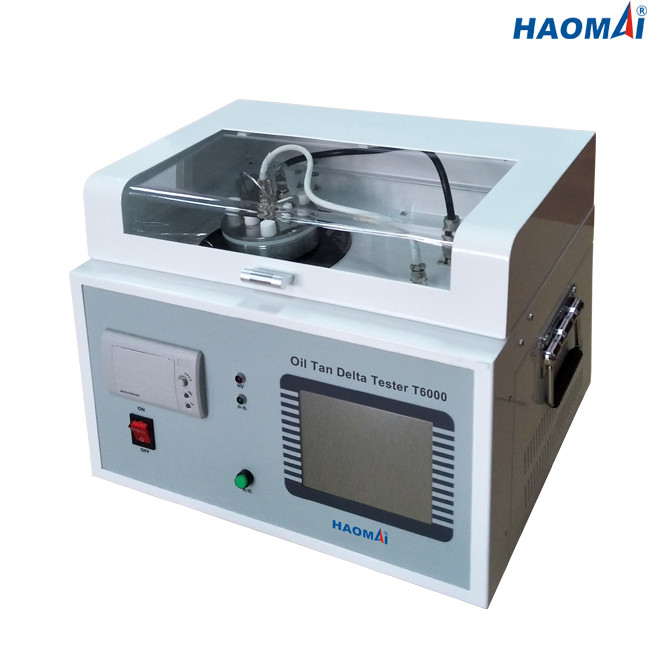

ऑयल टैन डेल्टा टेस्टर T6000 एक पूरी तरह से स्वचालित इकाई है, जो खनिज, एस्टर और सिलिकॉन इंसुलेटिंग तेलों जैसे तेलों की एक विस्तृत श्रृंखला की टैन डेल्टा (अपव्यय / शक्ति कारक), सापेक्ष पारगम्यता, इन्सुलेशन प्रतिरोध और वॉल्यूम प्रतिरोधकता को मापने में सक्षम है।

ऑयल टैन डेल्टा टेस्टर T6000 के लिए IEC 60247 पर आधारित एक सटीक टेस्ट सेल का उपयोग किया जाता है। टेस्ट सेल को अत्यधिक सटीक और दोहराने योग्य परिणाम देने के लिए डिज़ाइन किया गया है।

सभी परीक्षण परिणामों को परीक्षक (200 परीक्षण परिणामों तक) में संग्रहीत किया जा सकता है, अंतर्निर्मित थर्मल प्रिंटर द्वारा मुद्रित किया जा सकता है, या अंतर्निहित यूएसबी पोर्ट के माध्यम से पीसी पर डाउनलोड किया जा सकता है।

मुख्य विशेषताएं

1) ऑपरेशन के लिए 320 × 240 टच स्क्रीन

2) टैन डेल्टा, सापेक्ष पारगम्यता, इन्सुलेशन प्रतिरोध और इन्सुलेट तेल की मात्रा प्रतिरोधकता को मापने में सक्षम

3) टेस्ट सेल की कैपेसिटेंस मापने में सक्षम

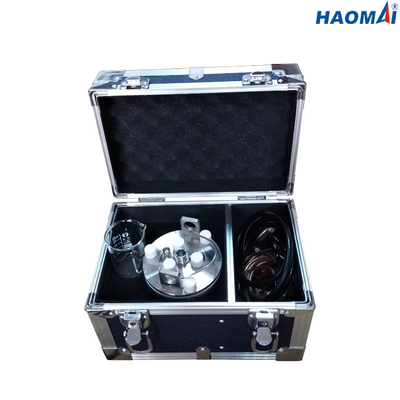

4) आईईसी 60247 पर आधारित इनोवेटिव टेस्ट सेल: असेंबल और साफ करने में आसान

5) ऑन-बोर्ड 200 टेस्ट रिकॉर्ड तक स्टोर करता है

6) यूएसबी पोर्ट के माध्यम से पीसी पर सहेजे गए परीक्षा परिणाम डाउनलोड करें

7) मुद्रण परीक्षण के परिणामों के लिए आंतरिक थर्मल प्रिंटर

8) कॉम्पैक्ट और लाइटवेट (18 किग्रा / 39.68 पाउंड)

तकनीकी डाटा

◇एसी हाई वोल्टेज आउटपुट

रेंज: 400 ~ 2200V

सटीकता: ± 2%

संकल्प: 100V

डीसी उच्च वोल्टेज आउटपुट

रेंज: 200 ~ 600V

सटीकता: ± 2%

तापमान नियंत्रण

प्रेरण भट्ठी: मैक्स।शक्ति 500W

नियंत्रण सीमा: 100 ℃

नियंत्रण त्रुटि: ± 0.5 ℃

मापने का संकल्प: 0.1 ℃

तापमान नियंत्रण समय: कमरे के तापमान से 90 ℃, <20min

टैन डेल्टा (टीजीδ) मापन

सीमा: सीमा के बिना

संकल्प: 0.001%

सटीकता: ± (रीडिंगx0.5%+0.020%)

क्षमता (सीएक्स) माप

रेंज: 15pF-300pF

संकल्प: 0.01pF

सटीकता: ± (पढ़नाx0.5% + 0.5pF)

सापेक्ष पारगम्यता (εr) मापन

Cx . के अनुसार स्वचालित रूप से गणना की जाती है

सटीकता: ± x0.5% पढ़ना

इन्सुलेशन प्रतिरोध (आरएक्स) मापन

रेंज: 10M-20T

संकल्प: 0.01

सटीकता: ± x10% पढ़ना

वॉल्यूम प्रतिरोधकता (ρ) मापन

Rx . के अनुसार स्वचालित रूप से गणना की जाती है

सटीकता: ± x10% पढ़ना

सामान्य

बिजली की आपूर्ति: अनुकूलित (AC220V/230V/120V, 50Hz/60Hz वैकल्पिक)

आयाम: 450x310x360 मिमी (17.72x12.20x14.17 इंच)

वजन: 18 किग्रा (39.68 पाउंड)

पर्यावरण की स्थिति

भंडारण तापमान: -20 डिग्री सेल्सियस से 70 डिग्री सेल्सियस (-4 डिग्री फारेनहाइट +158 डिग्री फारेनहाइट)

ऑपरेटिंग तापमान: -20 डिग्री सेल्सियस से +50 डिग्री सेल्सियस (-4 डिग्री फारेनहाइट से +122 डिग्री फारेनहाइट)

आर्द्रता: <95% आरएच, गैर संघनक

सुरक्षा योग्यता और ईएमसी

●सुरक्षा: आईईसी61010-1, 2006/95/ईसी के अनुसार डिजाइन किया गया

ईएमसी: 2004/108/ईसी

तेल टैन डेल्टा परीक्षक T6000 टैन डेल्टा (अपव्यय / शक्ति कारक), सापेक्ष पारगम्यता, इन्सुलेशन प्रतिरोध और इन्सुलेट तेल की मात्रा प्रतिरोधकता को मापने के लिए विश्वसनीय परीक्षण उपकरण है।
