व्यापक विद्युत शक्ति गुणवत्ता विश्लेषक 4 चैनल वर्तमान के साथ रिचार्जेबल

व्यापक विद्युत शक्ति गुणवत्ता विश्लेषक 4 चैनल वर्तमान के साथ रिचार्जेबल

  • व्यापक विद्युत शक्ति गुणवत्ता विश्लेषक 4 चैनल वर्तमान के साथ रिचार्जेबल
  • व्यापक विद्युत शक्ति गुणवत्ता विश्लेषक 4 चैनल वर्तमान के साथ रिचार्जेबल
व्यापक विद्युत शक्ति गुणवत्ता विश्लेषक 4 चैनल वर्तमान के साथ रिचार्जेबल
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HAOMAI
प्रमाणन: ISO9001:2015
मॉडल संख्या: पीक्यूए-500
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: negotiation
पैकेजिंग विवरण: परिवहन बैग + कार्टन
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: प्रति माह 400 सेट
संपर्क करें
विस्तृत उत्पाद विवरण
प्रोडक्ट का नाम: पीक्यू विश्लेषक, पीक्यू परीक्षक चैनलों की संख्या: 4यू+4आई
ट्रू आरएमएस फेज-टू फेज वोल्टेज: 1.0V-2000V दिष्ट विद्युत धारा का वोल्टेज: 1.0V-1000V
ट्रू आरएमएस करंट: 10mA-1000A आवृत्ति: 40Hz-70Hz
हाई लाइट:

व्यापक बिजली गुणवत्ता विश्लेषक

,

रिचार्जेबल पावर गुणवत्ता विश्लेषक

,

4 चैनल विद्युत शक्ति विश्लेषक

बिजली गुणवत्ता विश्लेषक



आदर्श: पीक्यूए-500

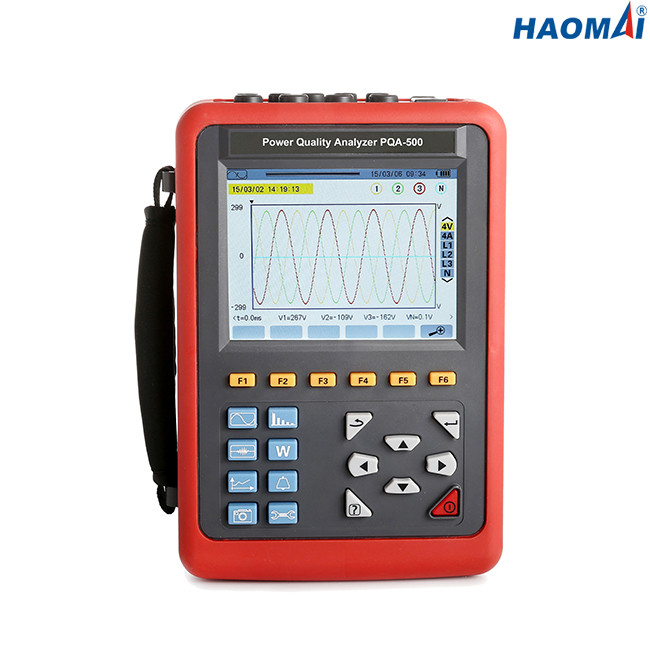

पावर क्वालिटी एनालाइज़र PQA-500, HAOMAI Electric द्वारा विकसित एक व्यापक परीक्षण उपकरण है और विशेष रूप से तीन चरणों, बहु-कार्यात्मक और बुद्धिमान, संक्षिप्त मैन-मशीन ऑपरेशन के फील्ड परीक्षण के लिए डिज़ाइन किया गया है।इसका उपयोग करना आसान है, बड़े एलसीडी स्क्रीन डिस्प्ले, उच्च रिज़ॉल्यूशन, चीनी और अंग्रेजी दोनों में इंटरफ़ेस, शॉक-प्रूफ शेल संरचना और इसी तरह।यह एक साथ 4-चैनल करंट (एबीसी थ्री फेज और न्यूट्रल वायर करंट-रेंट), 4-चैनल वोल्टेज (एबीसी थ्री-फेज वोल्टेज और न्यूट्रल लाइन वोल्टेज टू ग्राउंड), करंट वोल्टेज का पीक वैल्यू, अधिकतम / न्यूनतम मान को माप सकता है। एक अवधि में, तीन-चरण असंतुलन कारक, शॉर्ट-टाइम वोल्टेज झिलमिलाहट, ट्रांसफार्मर के कारक, सक्रिय शक्ति, प्रतिक्रियाशील शक्ति, स्पष्ट शक्ति, शक्ति कारक और विस्थापन शक्ति कारक, सक्रिय शक्ति, प्रतिक्रियाशील शक्ति, स्पष्ट शक्ति, कुल हार्मोनिक विरूपण और हार्मोनिक आदि।;वास्तविक समय तरंग, वर्तमान वोल्टेज के हार्मोनिक अनुपात बार चार्ट प्रदर्शित करें;वोल्टेज करंट के तात्कालिक परिवर्तन को गतिशील रूप से कैप्चर करें, करंट की निगरानी करें, पावर मापदंडों की निगरानी करें और अलार्म सूची तैयार करें, लंबे समय तक रिकॉर्ड परीक्षण डेटा के लिए ट्रेंड चार्ट तैयार करें।



तकनीकी डाटा

बिजली की आपूर्ति रिचार्जेबल लिथियम-आयन बैटरी 9.6V, बैकअप चार्जर पैक करती है।
बैटरी सूचक बैटरी प्रतीक डंप ऊर्जा दिखाता है।जब वोल्टेज बहुत कम हो, तो 1 मिनट के बाद स्वत: बंद हो जाता है।
बिजली की खपत सामान्य परीक्षण की वर्तमान खपत 490 एमए, लगातार 8 घंटे काम करना।
प्रदर्शन प्रणाली एलसीडी रंग स्क्रीन, 640dots×480dots, 5.6 इंच, प्रदर्शन डोमेन: 116mm×88mm।

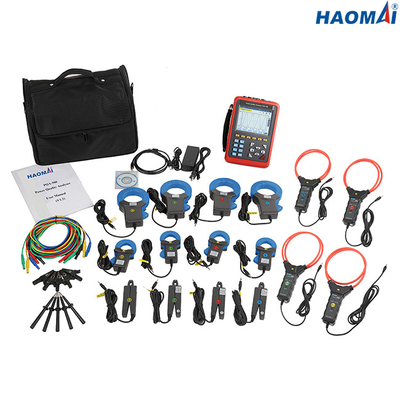

क्लैंप का आकार

एचएम -008 बी छोटे तेज वर्तमान क्लैंप: 7.5 मिमी × 13 मिमी;

एचएम -040 बी सर्कल वर्तमान क्लैंप: 35 मिमी × 40 मिमी;

HM-068B सर्कल करंट क्लैंप: 68mm × 68mm।

HM-300F फ्लेक्सिबल कॉइल करंट सेंसर (इंटीग्रेटर के साथ): Ф300mm

साधन आयाम एल × डब्ल्यू × एच: 240 मिमी × 170 मिमी × 68 मिमी।
चैनलों की संख्या 4यू/4आई.
चरण-से-चरण वोल्टेज 1.0 वी ~ 2000 वी।
चरण-से-तटस्थ वोल्टेज 1.0 वी ~ 1000 वी।
वर्तमान

एचएम -008 बी वर्तमान क्लैंप: 10 एमए ~ 10.0 ए;

HM-040B वर्तमान क्लैंप: 0.10A ~ 100A;

एचएम -068 बी वर्तमान क्लैंप: 1.0 ए ~ 1000 ए;

HM-300F फ्लेक्सिबल कॉइल करंट सेंसर (इंटीग्रेटर के साथ): 10A ~ 3000A

आवृत्ति 40 हर्ट्ज ~ 70 हर्ट्ज।
बिजली के पैरामीटर डब्ल्यू, वीए, वार, पीएफ, डीपीएफ, कोस, टैन।
ऊर्जा पैरामीटर क, वरह, वाह।
लयबद्ध आदेश 0 ~ 50।
टोटल हार्मोनिक डिस्टोर्शन आदेश 0 ~ 50, प्रत्येक चरण।
विशेषज्ञ साधन हां
क्षणिक अभिलेखों की संख्या 150 सेट
वोल्टेज झिलमिलाहट हां
वर्तमान मोड शुरू करना हाँ, 100 सेकंड।
3 चरण असंतुलित होना हां
अभिलेख 300 दिन (एक साथ रिकॉर्डिंग 20 पैरामीटर, हर 5 सेकंड में एक अंक रिकॉर्ड करें)।
न्यूनतम/अधिकतम दर्ज मूल्य समय की अवधि में अधिकतम और न्यूनतम मूल्यों का मापन।
अलार्म 40 विभिन्न प्रकार के पैरामीटर चयन, 12,800 अलार्म लॉग सेट करते हैं।
शिखर हां
चरण आरेख प्रदर्शन खुद ब खुद।
स्नैपशॉट की क्षमता 60
मेनू भाषा अंग्रेजी/चीनी।
संचार यु एस बी।
स्वचालित स्विचिंग बंद जब एक अलार्म अभियान शुरू किया जाता है या ट्रांज़िएंट की खोज की जाती है, एक दबाव वर्तमान कैप्चर, या एक ट्रेंड रिकॉर्डिंग लंबित है या प्रगति पर है, तो डिवाइस स्वचालित स्विचिंग ऑफ नहीं है।
अन्य परीक्षण मोड में, कीस्ट्रोक्स के बिना 15 मिनट, शीघ्र 1 मिनट के बाद स्वचालित शटडाउन।
बैकलाइट फ़ंक्शन हाँ, रात और अंधेरी जगह में उपयोग के लिए उपयुक्त।
वज़न होस्ट: 1.6kg (बैटरी के साथ)।
HM-008B छोटा तेज करंट क्लैंप: 170g × 4;
HM-040B सर्कल करंट क्लैंप: 190g × 4;
HM-068B सर्कल करंट क्लैंप: 510g × 4;
HM-300F फ्लेक्सिबल कॉइल करंट सेंसर (इंटीग्रेटर के साथ): 330g × 4;
टेस्ट वायर और पावर एडॉप्टर: 900g;
कुल वजन: लगभग 9.2kg (पैकेजिंग के साथ)।
वोल्टेज परीक्षण तार की लंबाई 3मी
वर्तमान सेंसर तार की लंबाई 2m
वर्किंग टेम्परेचरऔर नमी -10 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस;80% आरएच से नीचे
भंडारण तापमान और आर्द्रता -10 डिग्री सेल्सियस ~ 60 डिग्री सेल्सियस;70% आरएच से नीचे।
इनपुट उपस्थिति परीक्षण वोल्टेज का इनपुट प्रतिबाधा: 1MΩ।
जोरदार प्रतिरोध इंस्ट्रूमेंट वायरिंग और शेल के बीच 1 मिनट के लिए 3700V/50Hz साइनसॉइडल एसी वोल्टेज का सामना करें।
इन्सुलेशन इंस्ट्रूमेंट वायरिंग और शेल ≥10MΩ के बीच।
संरचना इन्सुलेशन कंपन-सबूत म्यान के साथ डबल इन्सुलेशन।
सुरक्षित रूप से नियम आईईसी 61010 1000 वी कैट III / 600 वी सीएटी IV, आईईसी 61010-031, आईईसी 61326, प्रदूषण डिग्री: 2.



PQA-500 की माप सटीकता (वर्तमान क्लैंप को बाहर रखा गया)

माप श्रेणी प्रदर्शन रिज़ॉल्यूशन संदर्भ की सीमा में अधिकतम त्रुटि
आवृत्ति 40 हर्ट्ज ~ 70 हर्ट्ज 0.01 हर्ट्ज ± (0.03) हर्ट्ज
सही आरएमएस चरण-से-तटस्थ वोल्टेज 1.0 वी ~ 1000 वी न्यूनतम संकल्प 0.1V ± (0.5% + 5 डीजीटी)
ट्रू आरएमएस फेज-टू फेज वोल्टेज 1.0 वी ~ 2000 वी न्यूनतम संकल्प 0.1V ± (0.5% + 5 डीजीटी)
दिष्ट विद्युत धारा का वोल्टेज 1.0 वी ~ 1000 वी न्यूनतम संकल्प 0.1V ±(1.0%+5डीजीटी)
ट्रू आरएमएस करंट 10mA ~ 1000A न्यूनतम संकल्प 1mA ± (0.5% + 5 डीजीटी)
चरण-से-तटस्थ वोल्टेज का शिखर 1.0 वी ~ 1414 वी न्यूनतम संकल्प 0.1V ±(1.0%+5डीजीटी)
चरण-दर-चरण वोल्टेज की चोटी 1.0 वी ~ 2828 वी न्यूनतम संकल्प 0.1V ±(1.0%+5डीजीटी)
वर्तमान शिखर 10mA ~ 1414A न्यूनतम संकल्प 1mA ±(1.0%+5डीजीटी)
पीक फैक्टर 1.00~ 3.99 0.01 ± (1% + 2 डीजीटी)
4.00~ 9.99 0.01 ± (5% + 2 डीजीटी)
सक्रिय शक्ति 0.000W ~ 9999.9kW न्यूनतम संकल्प 0.001W

±(1%+3डीजीटी)

कॉसφ≥0.8

±(1.5%+10डीजीटी)

0.2≤कोसφ<0.8

प्रतिक्रियाशील शक्ति, आगमनात्मक या कैपेसिटिव

0.000VAR~

9999.9kVAR

न्यूनतम संकल्प 0.001VAR

±(1%+3डीजीटी)

पाप (0.5)

±(1.5%+10डीजीटी)

0.2≤पापφ<0.5

प्रत्यक्ष शक्ति

0.000VA~

9999.9kVA

न्यूनतम संकल्प 0.001VA ±(1%+3डीजीटी)
ऊर्जा घटक -1.000 ~ 1.000 0.001

±(1.5%+3डीजीटी)

कॉसφ≥0.5

±(1.5%+10डीजीटी)

0.2≤कोसφ<0.5

सक्रिय ऊर्जा 0.000Wh~ 9999.9MWh न्यूनतम संकल्प 0.001Wh

±(1%+3डीजीटी)

कॉसφ≥0.8

±(1.5%+10डीजीटी)

0.2≤कोसφ<0.8

प्रतिक्रियाशील ऊर्जा, आगमनात्मक या कैपेसिटिव

0.000VARh~

9999.9एमवीएआरएच

न्यूनतम संकल्प 0.001VARh

±(1%+3डीजीटी)

पाप (0.5)

±(1.5%+10डीजीटी)

0.2≤पापφ<0.5

स्पष्ट ऊर्जा

0.000VAh~

9999.9एमवीएएच

न्यूनतम संकल्प 0.001VAh ±(1%+3डीजीटी)
अवस्था कोण -179°~ 180° ± (2 डिग्री)

तनु

(वीए -50 वीए)

-32.76 ~ 32.76 न्यूनतम संकल्प 0.001 : ± (1 डिग्री)

पावर फैक्टर का चरण बदलाव

(डीपीएफ)

-1.000 ~ 1.000 0.001 : ± (1 डिग्री)

हार्मोनिक अनुपात

(आदेश 1 से 50)(वीआरएमएस> 50 वी)

0.0% ~ 99.9% 0.1% ± (1% + 5 डीजीटी)

हार्मोनिक कोण

(वीआरएमएस> 50 वी)

-179°~ 180° ±(3°) क्रम 1 से 25 . के हार्मोनिक्स
±(10°) क्रम 26 से 50 . के हार्मोनिक्स

कुल हार्मोनिक अनुपात

(THD या THD-F)≤50

0.0% ~ 99.9% 0.1% ± (1% + 5 डीजीटी)

विरूपण कारक

(डीएफ या टीएचडी-आर)≤50

0.0% ~ 99.9% 0.1% ± (1% + 10 डीजीटी)
ट्रांसफार्मर के कारक 1.00~99.99 0.01 ± (5%)
3 चरण असंतुलित होना 0.0% ~ 100% 0.1% ±(1%)



वर्तमान क्लैंप (वैकल्पिक)

प्रकार ट्रू आरएमएस करंट सही RMS करंट की अधिकतम त्रुटि चरण कोण की अधिकतम त्रुटि
HM-008B वर्तमान क्लैंप 10mA ~ 99mA ±(1%+3डीजीटी) ± (1.5 डिग्री), शस्त्र≥20mA
100mA ~ 10.0A ±(1%+3डीजीटी) ±(1°)
HM-040B वर्तमान क्लैंप 0.10ए~0.99ए ±(1%+3डीजीटी) ± (1.5 डिग्री)
1.00A ~ 100A ±(1%+3डीजीटी) ±(1°)
HM-068B वर्तमान क्लैंप 1.0 ए ~ 9.9 ए ±(2%+3डीजीटी) ± (3 डिग्री)
10.0A ~ 1000A ±(2%+3डीजीटी) ± (2 डिग्री)
HM-300F फ्लेक्सिबल कॉइल करंट सेंसर (इंटीग्रेटर के साथ) 10ए~99ए ± (1% + 3 डीजीटी) ± (3 डिग्री)
100एए~3000ए ± (1% + 3 डीजीटी) ± (2 डिग्री)



पावर क्वालिटी एनालाइजर PQA-500 इंजीनियरों के परीक्षण के लिए शक्तिशाली उपकरण है।
