उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HAOMAI |
प्रमाणन: | ISO9001:2015 |
मॉडल संख्या: | पीक्यूए-400 |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | negotiation |
पैकेजिंग विवरण: | ट्रांसपोर्ट केस + कार्टन |
प्रसव के समय: | 10-15 कार्य दिवस |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | प्रति माह 400 सेट |
प्रोडक्ट का नाम: | पीक्यू विश्लेषक, पीक्यू परीक्षक | चैनलों की संख्या: | 4यू+4आई |
---|---|---|---|
ट्रू आरएमएस फेज-टू फेज वोल्टेज: | 1.0V-2000V | दिष्ट विद्युत धारा का वोल्टेज: | 1.0V-1000V |
ट्रू आरएमएस करंट: | 10mA-1000A | आवृत्ति: | 40Hz-70Hz |
हाई लाइट: | मल्टीफंक्शनल पावर क्वालिटी एनालाइजर,ISO9001 पावर क्वालिटी एनालाइजर,इंटेलिजेंट पोर्टेबल पावर एनालाइजर |

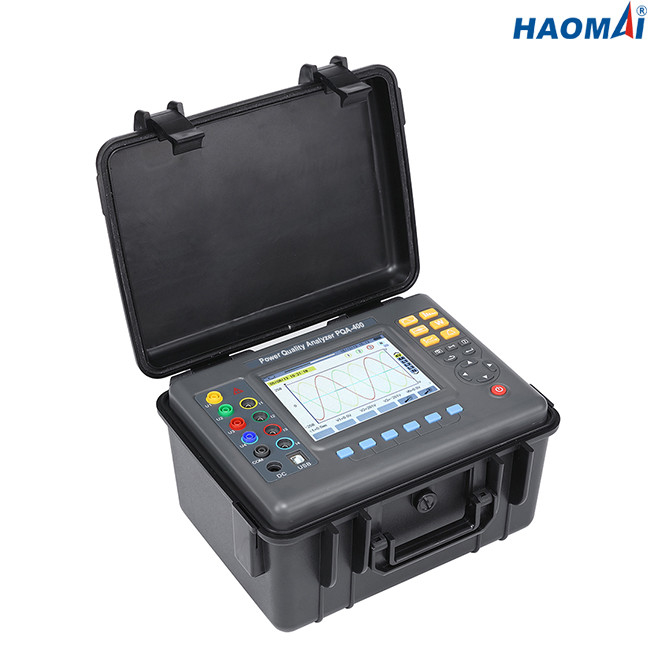

पोर्टेबल पावर गुणवत्ता विश्लेषक
आदर्श: पीक्यूए-400
पोर्टेबल पावर क्वालिटी एनालाइजर PQA-400 एक तीन-चरण, बहु-कार्यात्मक, बुद्धिमान, सरल मैन-मशीन ऑपरेशन व्यापक परीक्षण उपकरण है।इसका उपयोग करना आसान है, बड़े एलसीडी रंग डिस्प्ले, उच्च रिज़ॉल्यूशन, चीनी और अंग्रेजी में द्विभाषी इंटरफ़ेस, बॉक्स संरचना खोल और इसी तरह की विशेषताएं।यह एक साथ 4-चैनल करंट (एबीसी थ्री फेज और न्यूट्रल वायर करंट-रेंट), 4-चैनल वोल्टेज (एबीसी थ्री-फेज वोल्टेज और न्यूट्रल लाइन वोल्टेज टू ग्राउंड), करंट वोल्टेज का पीक वैल्यू, अधिकतम / न्यूनतम मान को माप सकता है। एक अवधि में, तीन-चरण असंतुलन कारक, शॉर्ट-टाइम वोल्टेज झिलमिलाहट, ट्रांसफार्मर के कारक, सक्रिय शक्ति, प्रतिक्रियाशील शक्ति, स्पष्ट शक्ति, शक्ति कारक और विस्थापन शक्ति कारक, सक्रिय शक्ति, प्रतिक्रियाशील शक्ति, स्पष्ट शक्ति, कुल हार्मोनिक विरूपण और हार्मोनिक आदि।;वास्तविक समय तरंग, वर्तमान वोल्टेज के हार्मोनिक अनुपात बार चार्ट प्रदर्शित करें;वोल्टेज करंट के तात्कालिक परिवर्तन को गतिशील रूप से कैप्चर करें, करंट की निगरानी करें, पावर मापदंडों की निगरानी करें और अलार्म सूची तैयार करें, लंबे समय तक रिकॉर्ड परीक्षण डेटा के लिए ट्रेंड चार्ट तैयार करें।
पोर्टेबल पावर क्वालिटी एनालाइजर PQA-400 DSP + ARM डुअल-प्रोसेसर आर्किटेक्चर को अपनाता है, DSP डेटा अधिग्रहण और एल्गोरिथम प्रोसेसिंग के लिए जिम्मेदार है, ARM संचार प्रोटोकॉल और मैन-मशीन इंटरफेस प्रोसेसिंग के लिए जिम्मेदार है।एनालॉग सिग्नल अधिग्रहण 1MSPS की उच्चतम नमूना दर प्राप्त करने के लिए ADI कंपनी के 16-बिट रिज़ॉल्यूशन के साथ दो 4-चैनल सिंक्रोनस सैंपलिंग का उपयोग करता है, जो चैनल की सटीकता और सूचना अखंडता को सुनिश्चित करता है, यह सुनिश्चित करता है कि पावर ग्रिड में कोई क्षणिक परिवर्तन न हो, और क्षणिक तरंग का पता लगाने, अचानक वृद्धि और गिरावट, और तात्कालिक रुकावट को और अधिक सटीक बनाता है।बिल्ट-इन फ्लैश मेमोरी एक साथ स्क्रीन शॉट्स के 60 सेट, क्षणिक वोल्टेज/करंट कैप्चर वेवफॉर्म के 150 सेट, अलार्म लॉग के 12800 सेट, और स्टार्ट करंट डिटेक्शन मोड लगातार 100s स्टार्ट करंट वेवफॉर्म को कैप्चर कर सकती है।बिल्ट-इन 2G मेमोरी कार्ड का उपयोग लंबी अवधि के ट्रेंड कर्व रिकॉर्ड को स्टोर करने और एक ही समय में 20 पावर पैरामीटर रिकॉर्ड करने के लिए किया जाता है (वैकल्पिक)।यह 5s में एक बार 300 दिनों तक ट्रेंड कर्व रिकॉर्ड एकत्र और रिकॉर्ड कर सकता है।
तकनीकी डाटा
बिजली की आपूर्ति | रिचार्जेबल लिथियम-आयन बैटरी 9.6V, बैकअप चार्जर पैक करती है। |
बैटरी सूचक | बैटरी प्रतीक 5 सेल शक्ति प्रदर्शित करते हैं।जब बैटरी की शक्ति बहुत कम होती है, तो यह 1 मिनट के बाद स्वचालित शटडाउन का संकेत देता है। |
बिजली की खपत | सामान्य परीक्षण 490 mA की वर्तमान खपत, 10 घंटे तक लगातार काम करना। |
प्रदर्शन प्रणाली | एलसीडी रंग स्क्रीन, 640dots×480dots, 5.6 इंच, प्रदर्शन डोमेन: 116mm×88mm। |
क्लैंप का आकार |
एचआर -008 छोटा तेज वर्तमान क्लैंप: 7.5 मिमी × 13 मिमी एचआर-020 सर्कल वर्तमान क्लैंप: 20 मिमी × 20 मिमी एचआर-050 सर्कल वर्तमान क्लैंप: 50 मिमी × 50 मिमी |
साधन आयाम | एल × डब्ल्यू × एच: 277 मिमी × 227.5 मिमी × 153 मिमी |
चैनलों की संख्या | 4यू और 4आई |
चरण-से-चरण वोल्टेज | 1.0 वी ~ 2000 वी |
चरण-से-तटस्थ वोल्टेज | 1.0 वी ~ 1000 वी |
वर्तमान |
एचआर -008 वर्तमान क्लैंप: 10 एमए ~ 10.0 ए; एचआर -020 वर्तमान क्लैंप: 0.10 ए ~ 100 ए; एचआर -050 वर्तमान क्लैंप: 1.0 ए ~ 1000 ए; इंटीग्रेटर के साथ HR-300R रोगोवस्की कॉइल: 10A ~ 6000A |
आवृत्ति | 40 हर्ट्ज ~ 70 हर्ट्ज |
बिजली के पैरामीटर | डब्ल्यू, वीए, वार, पीएफ, डीपीएफ, कोसφ, टैनφ |
ऊर्जा पैरामीटर | क, वरह, वाहू |
लयबद्ध | आदेश 0 ~ 50। |
टोटल हार्मोनिक डिस्टोर्शन | आदेश 0 ~ 50, प्रत्येक चरण |
विशेषज्ञ साधन | हां |
क्षणिक अभिलेखों की संख्या | 150 सेट |
वोल्टेज झिलमिलाहट | हां |
वर्तमान मोड शुरू करना | हाँ, 100 सेकंड |
3 चरण असंतुलित होना | हां |
अभिलेख | 300 दिन (एक साथ रिकॉर्डिंग 20 पैरामीटर, हर 5 सेकंड में एक अंक रिकॉर्ड करें)। |
न्यूनतम/अधिकतम दर्ज मूल्य | समय की अवधि में अधिकतम और न्यूनतम मूल्यों का मापन। |
अलार्म | 40 विभिन्न प्रकार के पैरामीटर चयन, 12,800 अलार्म लॉग सेट करते हैं। |
शिखर | हां |
चरण आरेख प्रदर्शन | खुद ब खुद |
स्नैपशॉट की क्षमता | 60 |
मेनू भाषा | अंग्रेजी/चीनी |
संचार | यु एस बी |
स्वचालित स्विचिंग बंद | जब एक अलार्म अभियान शुरू किया जाता है या ट्रांज़िएंट की खोज की जाती है, एक दबाव वर्तमान कैप्चर, या एक ट्रेंड रिकॉर्डिंग लंबित है या प्रगति पर है, तो डिवाइस स्वचालित स्विचिंग ऑफ नहीं है। |
अन्य परीक्षण मोड में, कीस्ट्रोक्स के बिना 15 मिनट, शीघ्र 1 मिनट के बाद स्वचालित शटडाउन। | |
बैकलाइट फ़ंक्शन | हाँ, रात और अंधेरी जगह में उपयोग के लिए उपयुक्त। |
वज़न | होस्ट: 2.41kg (बैटरी के साथ)। |
एचआर -008 छोटा तेज वर्तमान क्लैंप: 168 जी × 4 | |
एचआर-020 सर्कल वर्तमान क्लैंप: 252 जी × 4 | |
एचआर-050 सर्कल वर्तमान क्लैंप: 463 जी × 4 | |
इंटीग्रेटर के साथ HR-300R Rogowski Coil: 280g×4 | |
टेस्ट वायर और पावर एडॉप्टर: 800g | |
कुल वजन: लगभग 10.8 किग्रा (पैकेजिंग के साथ) | |
वोल्टेज परीक्षण तार की लंबाई | 3मी |
वर्तमान सेंसर तार की लंबाई | 2m |
वर्किंग टेम्परेचरऔर नमी | -10 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस;80% आरएच से नीचे |
भंडारण तापमान और आर्द्रता | -10 डिग्री सेल्सियस ~ 60 डिग्री सेल्सियस;70% आरएच से नीचे। |
इनपुट उपस्थिति | परीक्षण वोल्टेज का इनपुट प्रतिबाधा: 1MΩ। |
जोरदार प्रतिरोध | इंस्ट्रूमेंट वायरिंग और शेल के बीच 1 मिनट के लिए 3700V/50Hz साइनसॉइडल एसी वोल्टेज का सामना करें। |
इन्सुलेशन | इंस्ट्रूमेंट वायरिंग और शेल ≥10MΩ के बीच। |
संरचना | इन्सुलेशन कंपन-सबूत म्यान के साथ डबल इन्सुलेशन। |
सुरक्षित रूप से नियम | आईईसी 61010 1000 वी कैट III / 600 वी सीएटी IV, आईईसी 61010-031, आईईसी 61326, प्रदूषण डिग्री: 2. |
वर्तमान विद्युत शक्ति अनुप्रयोग में, अधिक से अधिक बड़े विद्युत उपकरणों के कारण, दोष के कारण अधिक से अधिक जटिल पावर ग्रिड प्रणाली अधिक से अधिक जटिल है, समस्या निवारण के लिए अधिक से अधिक कठिन है, और विभिन्न उद्योगों के विकास के कारण पावर ग्रिड की बिजली की गुणवत्ता ने उच्च और उच्च आवश्यकताओं को आगे बढ़ाया।
पोर्टेबल पावर क्वालिटी एनालाइज़र PQA-400 एक मापने और विश्लेषण करने वाला उपकरण है जो जटिल पावर सिस्टम दोषों को अधिक तेज़ी से और सटीक रूप से समाप्त कर सकता है, और अधिक व्यापक और व्यवस्थित रूप से बिजली की गुणवत्ता के मापदंडों की निगरानी और रखरखाव कर सकता है।
