अल्ट्रापोर्टेबल एचएफसीटी आंशिक निर्वहन डिटेक्टर अल्ट्रासोनिक परीक्षण उपकरण

अल्ट्रापोर्टेबल एचएफसीटी आंशिक निर्वहन डिटेक्टर अल्ट्रासोनिक परीक्षण उपकरण

  • अल्ट्रापोर्टेबल एचएफसीटी आंशिक निर्वहन डिटेक्टर अल्ट्रासोनिक परीक्षण उपकरण
  • अल्ट्रापोर्टेबल एचएफसीटी आंशिक निर्वहन डिटेक्टर अल्ट्रासोनिक परीक्षण उपकरण
अल्ट्रापोर्टेबल एचएफसीटी आंशिक निर्वहन डिटेक्टर अल्ट्रासोनिक परीक्षण उपकरण
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HAOMAI
प्रमाणन: ISO9001:2015
मॉडल संख्या: एचजेएफ-500
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: negotiation

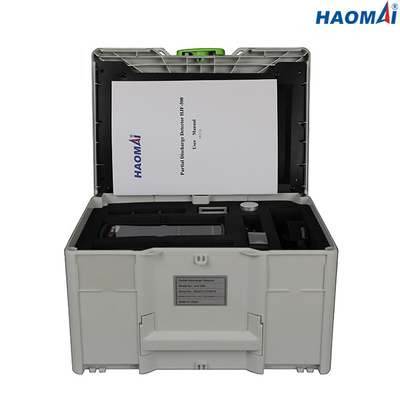

पैकेजिंग विवरण: ट्रांसपोर्ट केस + कार्टन
प्रसव के समय: 10-15 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: प्रति माह 400 सेट
संपर्क करें
विस्तृत उत्पाद विवरण
प्रोडक्ट का नाम: पीडी डिटेक्टर, पीडी परीक्षक मापन सिद्धांत: अल्ट्रासोनिक, टीईवी, यूएचएफ, एचएफसीटी
परीक्षण की गई वस्तुएं: स्विचगियर, ट्रांसफार्मर, जीआईएस और एचवी केबल समय डोमेन सिग्नल तरंग: उपलब्ध
पीआरपीडी और पीआरपीएस स्पेक्ट्रम: उपलब्ध कार्यवाही: 4 इंच की टच स्क्रीन
हाई लाइट:

अल्ट्रापोर्टेबल आंशिक निर्वहन डिटेक्टर

,

एचएफसीटी आंशिक निर्वहन डिटेक्टर

,

अल्ट्रासोनिक आंशिक निर्वहन परीक्षण उपकरण

आंशिक निर्वहन डिटेक्टर

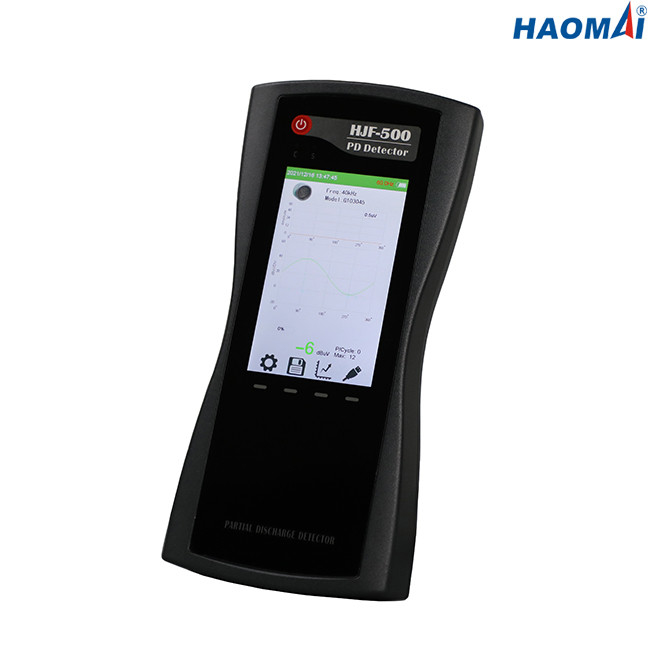

आदर्श: एचजेएफ-500

आंशिक निर्वहन डिटेक्टर एचजेएफ-500 चालू अवस्था में स्विचगियर, ट्रांसफार्मर, जीआईएस और एचवी केबल आदि की आंशिक निर्वहन गतिविधि को मापने के लिए गैर-आक्रामक उपकरण है।यह एक अंतर्निर्मित टीईवी (क्षणिक पृथ्वी वोल्टेज) सेंसर और एक अंतर्निर्मित अल्ट्रासोनिक सेंसर, एक बाहरी अल्ट्रासोनिक सेंसर, एक बाहरी यूएचएफ (अल्ट्रा हाई फ्रीक्वेंसी) सेंसर और एक बाहरी एचएफसीटी (उच्च आवृत्ति वर्तमान ट्रांसफार्मर) से लैस है ताकि आंशिक संग्रह किया जा सके। मध्यम वोल्टेज या उच्च वोल्टेज उपकरण पर निर्वहन संकेत।



मुख्य विशेषताएं

एमवी और एचवी सबस्टेशनों में ऑनलाइन पीडी मापन के लिए गैर-आक्रामक उपकरण

1 अंतर्निर्मित टीईवी सेंसर (मानक कॉन्फ़िगरेशन), 1 अंतर्निर्मित अल्ट्रासोनिक सेंसर (मानक कॉन्फ़िगरेशन), 1 बाहरी अल्ट्रासोनिक सेंसर (विकल्प कॉन्फ़िगरेशन), 1 बाहरी यूएचएफ सेंसर (विकल्प कॉन्फ़िगरेशन), 1 सहित 5 सेंसर से लैस करने में सक्षम एचएफसीटी सेंसर (विकल्प विन्यास)।

एक पैकेज में कई कार्यों को जोड़ती है

सतह और आंतरिक पीडी के लिए अल्ट्रासोनिक और टीईवी सेंसर

UHF माप उच्च बैंडविड्थ में पीडी गतिविधि को सटीक रूप से माप सकता है

HV केबल में PD गतिविधि HFCT का उपयोग करके मापा जाता है

उच्च नमूना दर, मजबूत विरोधी हस्तक्षेप क्षमता

समय डोमेन सिग्नल तरंग, पीआरपीडी स्पेक्ट्रम, पीआरपीएस स्पेक्ट्रम आदि डिस्चार्ज पैटर्न प्रदान करें ताकि विभिन्न प्रकार के डिस्चार्ज का विश्लेषण किया जा सके।

परीक्षा परिणाम बोर्ड पर संग्रहीत किए जा सकते हैं, जनरेट की गई परीक्षण रिपोर्ट के लिए पीसी पर भी अपलोड किए जा सकते हैं।



तकनीकी डाटा

टीईवी माप यूएचएफ माप
माप सीमा 0-60 डीबीएमवी पता लगाने की आवृत्ति 300-2000 मेगाहर्ट्ज
संकल्प 1dB माप श्रेणी 0dBm-60dBm
शुद्धता ±1डीबी शुद्धता <1dBmV
प्रति चक्र अधिकतम पल्स 1400 सेंसर बैंड 300-2000 मेगाहर्ट्ज
मापन आवृत्ति बैंड 3 ~ 100 मेगाहर्ट्ज
एए माप एई माप
माप सीमा -6dBμV~68dBμV माप सीमा -6dBμV~68dBμV
संकल्प 1dB संकल्प 1dB
शुद्धता ±1डीबी शुद्धता ±1डीबी
सेंसर केंद्र आवृत्ति 40 किलोहर्ट्ज़ आवृत्ति सीमा 20 ~ 200kHz
एचएफसीटी माप
सेंसर संचरण प्रतिबाधा 5mV/mA
पता लगाने की आवृत्ति 1~30 मेगाहर्ट्ज
संवेदनशीलता ≤50pC
हार्डवेयर
मामला पेट
दिखाना 4.0 इंच आरजीबी एलसीडी स्क्रीन
नमूना सटीकता 12 बिट
इंटरफेस

यूएसबी इंटरफ़ेस (चार्जर इनपुट भी)

बाहरी सेंसर पोर्ट

3.5 मिमी स्टीरियो हेडफोन जैक


ईरफ़ोन न्यूनतम 8 ओम
एसडी कार्ड मानक 16G
अन्तर्निहित बैटरी 3.7V/5000Ah लिथियम बैटरी
काम का समय लगभग 6 घंटे
अभियोक्ता AC90-264V या DC 5V
परिचालन तापमान -20 ~ 50 ℃
नमी 20-85% सापेक्षिक आर्द्रता
आयाम (हाथ में मेजबान) 210x100x35 मिमी
वजन (हाथ में मेजबान) 0.4 किग्रा

आंशिक निर्वहन डिटेक्टर HJF-500 चालू अवस्था में स्विचगियर, ट्रांसफार्मर, GIS और HV केबल आदि की आंशिक निर्वहन गतिविधि को मापने के लिए इंजीनियरों के लिए शक्तिशाली उपकरण है।
