बहुआयामी टीईवी आंशिक निर्वहन डिटेक्टर परीक्षक गैर आक्रामक

बहुआयामी आंशिक निर्वहन डिटेक्टर

आदर्श: एचजेएफ-500

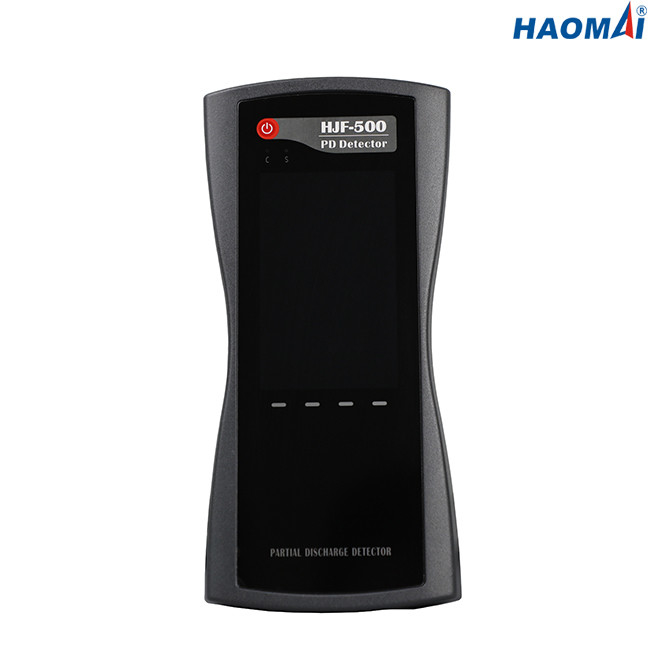

बहु-कार्यात्मक आंशिक निर्वहन डिटेक्टर एचजेएफ-500 एमवी और एचवी सबस्टेशनों में आंशिक निर्वहन गतिविधि को त्वरित मापने के लिए आदर्श गैर-आक्रामक उपकरण है।

एमवी और एचवी दोनों सबस्टेशनों को एचजेएफ-500 का उपयोग करके मॉनिटर किया जा सकता है, जो कि विभिन्न प्रकार के सेंसर से जुड़ा हो सकता है।विशिष्ट एमवी और एचवी संपत्तियां जिन्हें आंशिक निर्वहन के लिए निदान किया जा सकता है उनमें स्विचगियर, ट्रांसफार्मर, जीआईएस और एचवी केबल आदि शामिल हैं।

पीआरपीडी (फेज रिजॉल्व्ड आंशिक डिस्चार्ज) पैटर्न डिस्प्ले के साथ उच्च बैंडविड्थ विभिन्न प्रकार के दोषों को वर्गीकृत कर सकता है।कोरोना डिस्चार्ज और सरफेस डिस्चार्ज को खतरनाक आंतरिक आंशिक डिस्चार्ज से आसानी से अलग किया जा सकता है, जो इस प्रकार की तकनीक का एक और फायदा है।

HJF-500 यूनिट को 4 इंच की टच स्क्रीन के जरिए ऑपरेट किया जा सकता है।अंतर्निहित लिथियम बैटरी HJF-500 इकाई के लिए अपनाई जाती है, और ऑपरेटिंग समय 6 घंटे से अधिक है।

मुख्य विशेषताएं

एमवी और एचवी सबस्टेशनों में ऑनलाइन पीडी मापन के लिए गैर-आक्रामक उपकरण

1 अंतर्निर्मित टीईवी सेंसर (मानक कॉन्फ़िगरेशन), 1 अंतर्निर्मित अल्ट्रासोनिक सेंसर (मानक कॉन्फ़िगरेशन), 1 बाहरी अल्ट्रासोनिक सेंसर (विकल्प कॉन्फ़िगरेशन), 1 बाहरी यूएचएफ सेंसर (विकल्प कॉन्फ़िगरेशन), 1 सहित 5 सेंसर से लैस करने में सक्षम एचएफसीटी सेंसर (विकल्प विन्यास)।

एक पैकेज में कई कार्यों को जोड़ती है

सतह और आंतरिक पीडी के लिए अल्ट्रासोनिक और टीईवी सेंसर

UHF माप उच्च बैंडविड्थ में पीडी गतिविधि को सटीक रूप से माप सकता है

HV केबल में PD गतिविधि HFCT का उपयोग करके मापा जाता है

उच्च नमूना दर, मजबूत विरोधी हस्तक्षेप क्षमता

पीआरपीडी पैटर्न मान्यता के लिए बिजली आवृत्ति के साथ तुल्यकालन

समय डोमेन सिग्नल तरंग, पीआरपीडी स्पेक्ट्रम, पीआरपीएस स्पेक्ट्रम आदि डिस्चार्ज पैटर्न प्रदान करें ताकि विभिन्न प्रकार के डिस्चार्ज का विश्लेषण किया जा सके।

परीक्षा परिणाम बोर्ड पर संग्रहीत किए जा सकते हैं, जनरेट की गई परीक्षण रिपोर्ट के लिए पीसी पर भी अपलोड किए जा सकते हैं।

तकनीकी डाटा

मैंटीईवी मापन

मापने की सीमा: 0-60dBmV

संकल्प: 1dB

शुद्धता: ± 1dB

प्रति चक्र अधिकतम पल्स: 1400

मापन आवृत्ति बैंड: 3 ~ 100 मेगाहर्ट्ज

मैंयूएचएफ मापन

जांच आवृत्ति: 300-2000 मेगाहर्ट्ज

मापने की सीमा: 0-60dBmV

शुद्धता: 1dBmV

सेंसर बैंड: 300-2000MHz

मैंएए मापन

मापने की सीमा: -6dBμV ~ 68dBμV

संकल्प: 1dB

शुद्धता: ± 1dB

सेंसर केंद्र आवृत्ति: 40kHz

मैंएई मापन

मापने की सीमा: -6dBμV ~ 68dBμV

संकल्प: 1dB

शुद्धता: ± 1dB

फ़्रिक्वेंसी रेंज: 20 ~ 200kHz

मैंएचएफसीटी मापन

सेंसर ट्रांसमिशन प्रतिबाधा: 5mV/mA

पता लगाने की आवृत्ति: 1～30MHz

संवेदनशीलता: 50pC

मैंडिस्प्ले: 4.0-इंच RGB LCD स्क्रीन

मैंबिजली की आपूर्ति

बिल्ट-इन बैटरी: 3.7V/5000Ah लिथियम बैटरी

कार्य समय: 6 घंटे से अधिक

बैटरी चार्जर: AC90-264V या DC 5V

मैंपर्यावरण की स्थिति

ऑपरेटिंग तापमान: -20 ~ 50 ℃

आर्द्रता: 20-85% सापेक्षिक आर्द्रता

मैंविविध

आयाम (हाथ में होस्ट): 210x100x35mm

वजन (हाथ में मेजबान): 0.4kg

कनेक्शन पोर्ट: पीसी कनेक्शन या चार्जर इनपुट के लिए एक यूएसबी पोर्ट, एक बाहरी सेंसर पोर्ट, एक 3.5 मिमी स्टीरियो हेडफोन जैक

ईयरफोन: कम से कम 8 ओम

एसडी कार्ड: मानक 16G

एमवी और एचवी सबस्टेशनों में स्विचगियर, ट्रांसफॉर्मर, जीआईएस और एचवी केबल आदि की आंशिक डिस्चार्ज गतिविधि को मापने के लिए मल्टीफंक्शनल आंशिक डिस्चार्ज डिटेक्टर एचजेएफ -500 आदर्श गैर-इनवेसिव उपकरण है।
