उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HAOMAI |
प्रमाणन: | ISO9001:2015 |
मॉडल संख्या: | रिलेस्टार-जेड70 |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
पैकेजिंग विवरण: | ट्रांसपोर्ट केस + कार्टन |
प्रसव के समय: | 10-15 कार्य दिवस |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | प्रति माह 400 सेट |
प्रोडक्ट का नाम: | पोर्टेबल रिले टेस्टर, रिले टेस्ट किट, आईईसी 61850 परीक्षण | मौजूदा उत्पादन: | 3x0…10ए |
---|---|---|---|
वोल्टेज आउटपुट: | 3x0…120वी | आउटपुट सटीकता: | एसी आउटपुट के लिए ≤0.1% |
आईईसी 61850 परीक्षण: | उपलब्ध | कार्यवाही: | 10.1 इंच की टच स्क्रीन |
हाई लाइट: | हैंडहेल्ड प्रोटेक्शन रिले टेस्ट सेट,120V प्रोटेक्शन रिले टेस्ट सेट,अल्ट्रालाइट रिले टेस्ट सेट: |

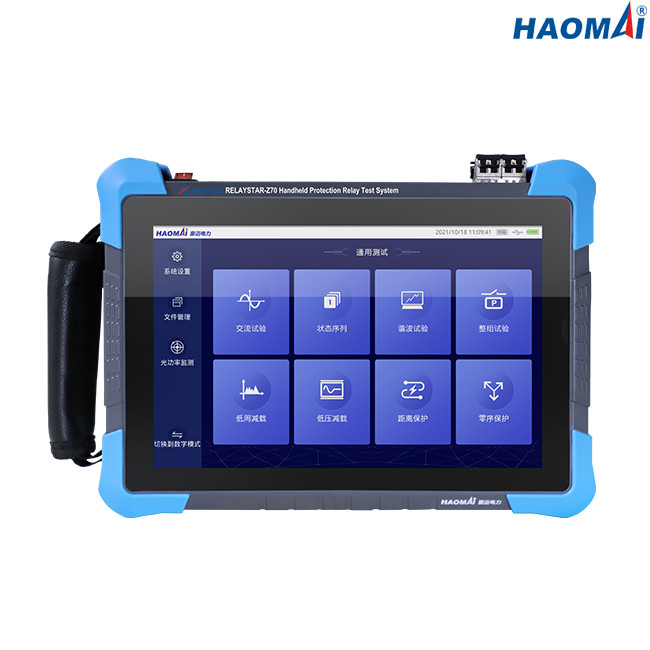

हैंडहेल्ड प्रोटेक्शन रिले टेस्ट सेट
आदर्श: रिलेस्टार-जेड70
हैंडहेल्ड प्रोटेक्शन रिले टेस्ट सेट RELAYSTAR-Z70 स्मार्ट सबस्टेशन में पारंपरिक सुरक्षा रिले (जैसे सॉलिड-स्टेट और माइक्रोप्रोसेसर-आधारित सुरक्षा रिले), IEC 61850-आधारित सुरक्षा उपकरणों और IED का परीक्षण करने में सक्षम है।
सिस्टम विभिन्न प्रकार के परीक्षण और विश्लेषण कार्यों को एकीकृत करता है, जिसका उपयोग सुरक्षा, बुद्धिमान निगरानी और नियंत्रण उपकरण, विलय इकाई और इलेक्ट्रॉनिक उपकरण ट्रांसफार्मर जैसे उपकरणों के व्यापक कार्यात्मक और प्रदर्शन परीक्षण के लिए किया जा सकता है।
अपने छोटे आकार (iPad मिनी के रूप में) और हल्के डिज़ाइन के कारण, RELAYSTAR-Z70 परीक्षण स्थल को ले जाने में काफी आसान है।
बिल्ट-इन लीथियम बैटरी RELAYSTAR-Z70 यूनिट को 8 घंटे से अधिक समय तक चालू रख सकती है, जो परीक्षण स्थल पर बिजली न मिल पाने की कठिनाई को दूर करती है।
मुख्य विशेषताएं
1) ऑपरेशन के लिए 10.1 इंच उच्च रिज़ॉल्यूशन टच स्क्रीन
2) एसओसी हार्डवेयर प्लेटफॉर्म और एम्बेडेड लिनक्स सिस्टम डेवलपमेंट के आधार पर
3) पारंपरिक सुरक्षा रिले के परीक्षण के लिए 3-चरण वर्तमान (3x0… 10A) + 3-चरण वोल्टेज (3x0… 120V) आउटपुट
4) IEC61850-9-1/9-2/9-2LE, FT3/FT3LE, GOOSE और अन्य ऑप्टिकल डिजिटल संदेश मानकों का अनुपालन करें
5) 36 ऑप्टिकल डिजिटल SV/GOOSE चैनल कॉन्फ़िगर करें
6) समर्थन 100M ऑप्टिकल नेटवर्क इंटरफ़ेस मॉड्यूल
7) FT3 ऑप्टिकल सीरियल पोर्ट मॉड्यूल का समर्थन करें
8) IRIG-B समय तुल्यकालन का समर्थन करें
9) ऑप्टिकल पावर और नेटवर्क ऑप्टिकल डिजिटल पैकेट की रीयल-टाइम मॉनिटरिंग
10) मानक एससीएल फ़ाइल आयात का समर्थन करें, आवश्यक डिवाइस इंस्टेंस कॉन्फ़िगरेशन जानकारी निकालें, और एक-क्लिक पार्सिंग द्वारा टोपोलॉजी उत्पन्न करें
तकनीकी डाटा
सामान्य वर्तमान और वोल्टेज आउटपुट
वर्तमान जनरेटर | रेंज निर्धारण | 3-चरण एसी (एलएन): 3x0… 10A |
डीसी (एलएन): 3x0… ± 2 ए | ||
शक्ति | अधिकतम30वीए | |
शुद्धता | एसी: 0.1% | |
डीसी: 0.2% | ||
संकल्प | 1mA | |
वोल्टेज जेनरेटर | रेंज निर्धारण | 3-चरण एसी (एलएन): 3x0… 120V |
डीसी (एलएन): 3x0… ± 170V | ||
शक्ति | अधिकतम30वीए | |
शुद्धता | एसी: 0.1% | |
डीसी: 0.2% | ||
संकल्प | 1mV | |
सामान्य जेनरेटर | आवृत्ति | रेंज: 10 ~ 1200 हर्ट्ज |
सटीकता: 0.001 हर्ट्ज | ||
संकल्प: 0.001 हर्ट्ज | ||
अवस्था | रेंज: 0° ~+360° | |
सटीकता: 0.01° | ||
संकल्प: 0.01 डिग्री | ||
लयबद्ध | सुपरपोजिशन ऑर्डर: 1 ~ 24 गुना | |
विरूपण: ≤0.5% |
ईथरनेट संचार इंटरफेस
तरीका | 10/100 बेस-टेक्सास (10/100 एमबीटी, मुड़-जोड़ी, ऑटो-क्रॉसओवर) |
पोर्ट की संख्या | 1 |
इंटरफ़ेस का प्रकार | आरजे 45 |
स्थिति संकेत | एल.ई.डी. बत्तियां |
ऑप्टिकल फाइबर संचार इंटरफेस
तरीका | 100Base-FX (100Mbit, ऑप्टिकल फाइबर, पूर्ण द्वैध) |
पोर्ट की संख्या | 2 |
इंटरफ़ेस का प्रकार | नियंत्रण रेखा |
फाइबर प्रकार | 62.5/125μm (बहु-मोड फाइबर) |
वेवलेंथ | 1310एनएम |
संचरण दूरी | > 1 किमी |
स्थिति संकेत | एल.ई.डी. बत्तियां |
FT3 इंटरफेस
पोर्ट की संख्या | 2 (1 प्रेषण के लिए, 1 प्राप्त करने के लिए) |
इंटरफ़ेस का प्रकार | अनुसूचित जनजाति |
फाइबर प्रकार | 62.5/125μm (बहु-मोड फाइबर) |
वेवलेंथ | 850nm |
बाइनरी इनपुट
संख्या | 2 |
प्रकार | संभावित-मुक्त संपर्क या निष्क्रिय संपर्क (स्वचालित पहचान) |
दहलीज विशेषताएं | "0": 0~6V;"1":12वी~250वी |
बाइनरी आउटपुट
संख्या | 2 |
प्रकार | निष्क्रिय संपर्क |
ब्रेक क्षमता | 250VAC / 0.5A;250VDC / 0.2A |
बिजली की आपूर्ति
एडेप्टर के लिए इनपुट | एसी 100V ~ 240V, 50/60 हर्ट्ज |
एडेप्टर का आउटपुट | डीसी 15 वी / 3 ए |
बिल्ट-इन लिथियम बैटरी | 7.4 वी, 9600 एमएएच |
लगातार काम करने का समय | 8 घंटे से अधिक |
विविध
वज़न | 2.7 किग्रा (पौंड) |
आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना) | 270 × 210 × 64 मिमी (x11.61x9.84 इंच) |
हैंडहेल्ड प्रोटेक्शन रिले टेस्ट सेट RELAYSTAR-Z70 अल्ट्रापोर्टेबल व्यापक सुरक्षा रिले टेस्ट सेट की नवीनतम पीढ़ी है, जो इंजीनियरों को सबस्टेशन में सुरक्षा रिले और आईईडी के परीक्षण को अधिक आसानी से पूरा करने में मदद करेगा।
