उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HAOMAI |
प्रमाणन: | ISO9001:2015, Type Test Report, Calibration Report |
मॉडल संख्या: | रिलेस्टार-806 |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | negotiation |
पैकेजिंग विवरण: | ट्रांसपोर्ट केस + प्लाईवुड केस |
प्रसव के समय: | 10-15 कार्य दिवस |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | प्रति माह 400 सेट |
प्रोडक्ट का नाम: | रिले टेस्टर, रिले टेस्ट किट, सेकेंडरी इंजेक्शन टेस्ट सेट | मौजूदा उत्पादन: | 3x0…40ए |
---|---|---|---|
वोल्टेज आउटपुट: | 4x0…150V | आउटपुट सटीकता: | एसी आउटपुट के लिए ≤0.1% |
मैक्स। बिजली उत्पादन: | 120A . पर 1x1000VA | कार्यवाही: | स्थानीय मोड + पीसी मोड |
हाई लाइट: | लाइटवेट प्रोटेक्शन रिले टेस्ट सेट,8 इंच प्रोटेक्शन रिले टेस्ट सेट,एलसीडी थ्री फेज रिले टेस्ट सेट: |

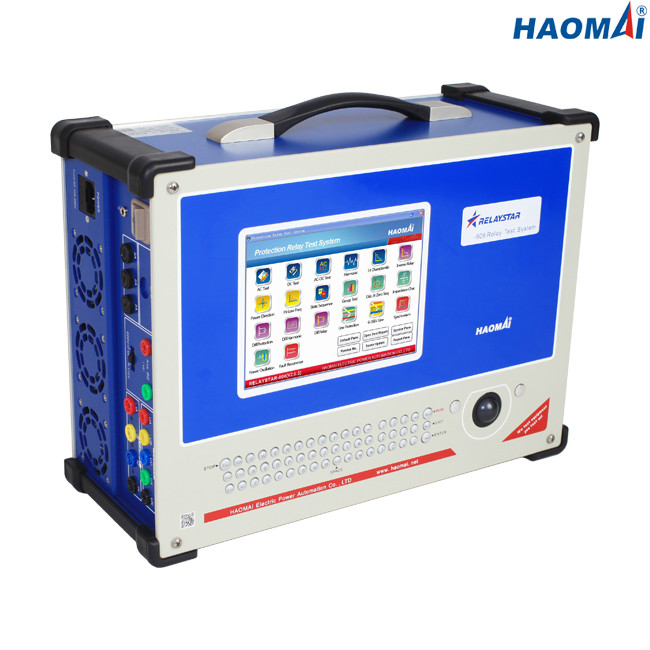

व्यापक तीन-चरण सुरक्षा रिले परीक्षण सेट
आदर्श: रिलेस्टार-806
RELAYSTAR-806 व्यापक तीन-चरण सुरक्षा रिले परीक्षण सेट और कमीशनिंग टूल है।इसमें आउटपुट ((3I + 4U) के लिए 7 चैनल हैं, और प्रत्येक आउटपुट चैनल स्वतंत्र है और परिमाण, चरण कोण और आवृत्ति मानों का एक साथ नियंत्रण है।
RELAYSTAR-806 किट को स्वतंत्र रूप से एम्बेडेड औद्योगिक पीसी के माध्यम से 8-इंच एलसीडी स्क्रीन, पूर्ण कीबोर्ड और माउस के साथ संचालित किया जा सकता है, किसी पीसी की आवश्यकता नहीं है।ऑपरेटर RELAYSTAR-806 किट को लैपटॉप से भी जोड़ सकता है, सभी परीक्षणों को पूरा करने और परीक्षण के परिणामों को लैपटॉप में सहेजने के लिए RELAYSTAR-806 किट को पूरी तरह से नियंत्रित करने के लिए विंडोज ऑपरेटिंग सिस्टम के साथ लैपटॉप पर चलने वाले RELAYSTAR सॉफ़्टवेयर का उपयोग कर सकता है।
मुख्य विशेषताएं
1) यूनिवर्सल रिले परीक्षण अनुप्रयोग
2) 7-चैनल आउटपुट (3I + 4U)
2) 8-इंच एलसीडी स्क्रीन, पूर्ण कीबोर्ड और माउस के साथ एम्बेडेड औद्योगिक पीसी
3) पीसी के साथ या उसके बिना नियंत्रण और संचालन
4) स्वतंत्र औक्स डीसी आउटपुट
5) इन-बिल्ट जीपीएस के साथ एंड टू एंड टेस्ट
6) पूर्ण कार्यात्मक रिलेस्टार परीक्षण सॉफ्टवेयर
7) रियो फ़ाइल आयात और निर्यात सुविधा
8) गतिशील परीक्षण के लिए पावर सिस्टम मॉडल
9) ऑनलाइन वेक्टर डिस्प्ले
10) गलती परीक्षण (SOTF) पर स्विच करें
11) स्वचालित परीक्षण रिपोर्ट निर्माण
12) सॉफ्टवेयर अपग्रेड नि:शुल्क
तकनीकी डाटा
वर्तमान जनरेटर
रेंज निर्धारण | 3-चरण एसी (एलएन) | 3x0…40ए |
1-चरण एसी (एलएल-एलएन) | 1x0…120ए | |
डीसी (एलएन) | 3x… ± 10A | |
शक्ति
|
3-चरण एसी (एलएन) | 40A . पर 3x300VA |
1-चरण एसी (एलएल-एलएन) | 120A . पर 1x1000VA | |
डीसी (एलएन) | 10A . पर 3x120VA | |
शुद्धता | एसी: ± 1 एमए (≤0.2 ए), ≤0.1% (0.2 ~ 40 ए) | |
डीसी: ± 5 एमए (0 ~ 0.5 ए), ≤0.2% (0.5 ~ 10 ए) | ||
संकल्प | 1mA |
वोल्टेज जेनरेटर
रेंज निर्धारण | 4-चरण एसी (एलएन) | 4x0…150V |
1-चरण एसी (एलएल) | 1x0…300V | |
डीसी (एलएन) | 3x ... ± 160V | |
शक्ति | 4-चरण एसी (एलएन) | 150V . पर 4x70VA |
1-चरण एसी (एलएल) | 300V . पर 1x140VA | |
डीसी (एलएन) | 160V . पर 3x80VA | |
शुद्धता | एसी: ± 2 एमवी (0.2 ~ 2 वी), ≤0.1% (2 ~ 150 वी) | |
डीसी: ± 10 एमवी (0 ~ 5 वी), ≤0.2% (5 ~ 160 वी) | ||
संकल्प | 1mV |
सहायक डीसी आउटपुट
वोल्टेज की सीमा | 110V/220V (अधिकतम 1.5A) |
शक्ति | मैक्स.165वीए/330वीए |
बाइनरी इनपुट
संख्या | 8 |
इनपुट विशेषताओं | निष्क्रिय संपर्क या संभावित-मुक्त संपर्क |
दहलीज विशेषताएं | "0": 0~6 वी;"1":12वी~250वी |
मैक्स।मापन समय | 999999.999s |
समय सटीकता | ± 1ms |
समय संकल्प | 1ms |
बाइनरी आउटपुट
संख्या | 4 |
प्रकार | निष्क्रिय संपर्क |
ब्रेक क्षमता | 250VAC/0.5A, 250VDC/0.2A |
सामान्य जेनरेटर
आवृत्ति | रेंज: 0 ~ 1200 हर्ट्ज |
सटीकता: <1 मेगाहर्ट्ज (0 ~ 65 हर्ट्ज), <10 मेगाहर्ट्ज (65 ~ 450 हर्ट्ज), <20 मेगाहर्ट्ज (450 ~ 1200 हर्ट्ज) | |
संकल्प: 0.001 हर्ट्ज | |
अवस्था | रेंज: -360° ~+360° |
सटीकता: 0.1° | |
संकल्प: 0.01 डिग्री | |
लयबद्ध | सुपरपोजिशन ऑर्डर: 2 ~ 24 गुना |
विरूपण: ≤0.5% |
बिजली की आपूर्ति
नाममात्र इनपुट वोल्टेज | अनुकूलित (एसी 220V / 230V / 120V ± 10%, 1-चरण) |
नाममात्र आवृत्ति | 50/60 हर्ट्ज |
मूल्यांकन वर्तमान | 10A 230V / 12A 115V . पर |
संबंध | मानक एसी सॉकेट (आईईसी 60320) |
विविध
वज़न | 18 किग्रा (39.68 पौंड) |
आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना) | 405×300×164mm(15.94x11.81x6.46 इंच) |
कनेक्शन पोर्ट | 2 यूएसबी 2.0 पोर्ट, 1 ईथरनेट पोर्ट |
व्यापक तीन-चरण सुरक्षा रिले परीक्षण सेट RELAYSTAR-806 मुख्य रूप से सुरक्षा रिले के माध्यमिक परीक्षण के लिए डिज़ाइन किया गया है।एएनएसआई/आईईईई द्वारा परिभाषित लगभग सभी प्रकार के सुरक्षा रिले का परीक्षण किया जा सकता है।RELAYSTAR-806 क्या परीक्षण कर सकता है, इसके उदाहरण नीचे दी गई तालिका में दिखाए गए हैं।
एएनएसआई/आईईईई नं. | डिवाइस या फ़ंक्शन का नाम |
2 | समय विलंब घूरना |
3 | चेकिंग या इंटरलॉकिंग रिले |
7 | दर-परिवर्तन रिले |
13 | सिंक्रोनस-स्पीड डिवाइस |
15 | गति या आवृत्ति, मिलान करने वाला उपकरण |
16 | डेटा संचार उपकरण |
18 | त्वरित या कम करने वाला उपकरण |
21 | दूरी रिले |
24 | वोल्ट प्रति हर्ट्ज रिले |
25 | तुल्यकालन या तुल्यकालन-चेक डिवाइस |
27 | अंडरवोल्टेज रिले |
30 | उद्घोषक रिले |
32 | दिशात्मक पावर रिले |
36 | ध्रुवीयता या ध्रुवीकरण वोल्टेज डिवाइस |
37 | अंडरकरंट या अंडरपावर रिले |
40 | फील्ड रिले |
44 | यूनिट सीक्वेंस स्टार्टिंग रिले |
46 | रिवर्स-फेज या फेज-बैलेंस करंट रिले |
47 | चरण-अनुक्रम वोल्टेज रिले |
48 | अधूरा अनुक्रम रिले |
50 | तात्कालिक ओवरकुरेंट या उदय रिले की दर |
51 | एसी टाइम ओवरकुरेंट रिले |
55 | पावर फैक्टर रिले |
59 | ओवरवॉल्टेज रिले |
60 | वोल्टेज या करंट बैलेंस रिले |
62 | समय-विलंब रुकना या रिले खोलना |
66 | नॉचिंग या जॉगिंग डिवाइस |
67 | एसी दिशात्मक ओवरकुरेंट रिले |
68 | आउट-ऑफ-स्टेप या ब्लॉकिंग रिले |
69 | अनुमेय नियंत्रण उपकरण |
74 | अलार्म रिले |
76 | डीसी करंट रिले |
77 | टेलीमीटरिंग डिवाइस |
78 | चरण-कोण मापने वाला रिले |
79 | एसी रिक्लोजिंग रिले |
81 | आवृत्ति रिले |
82 | डीसी लोड-मापने रीक्लोजिंग रिले |
83 | स्वचालित चयनात्मक नियंत्रण या स्थानांतरण रिले |
85 | कैरियर या पायलट-वायर रिसीवर रिले |
86 | तालाबंदी रिले |
87 | विभेदक सुरक्षात्मक रिले |
91 | वोल्टेज दिशात्मक रिले |
92 | वोल्टेज और पावर दिशात्मक रिले |
94 | ट्रिपिंग या ट्रिप-फ्री रिले |
