उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HAOMAI |
प्रमाणन: | ISO9001:2015 |
मॉडल संख्या: | जीआरटी-200 |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | negotiation |
पैकेजिंग विवरण: | ट्रांसपोर्ट केस + कार्टन |
प्रसव के समय: | 5-10 कार्य दिवस |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | प्रति माह 400 सेट |
प्रोडक्ट का नाम: | अर्थिंग प्रतिरोध परीक्षक | जमीन प्रतिरोध माप: | 0.00Ω-30.00kΩ |
---|---|---|---|
मृदा प्रतिरोधकता: | 0.00Ωm-9999kΩm | ग्राउंड वोल्टेज: | 0.00V-100.0V |
सहायक जमीन प्रतिबाधा: | काम करने की स्थिति <5kΩ | आधार सामग्री भंडारण: | 500 डेटा सेट |
हाई लाइट: | मल्टीमोड ग्राउंड रेसिस्टेंस टेस्टिंग इक्विपमेंट,128 हर्ट्ज ग्राउंड रेसिस्टेंस टेस्टिंग इक्विपमेंट,अल्ट्रापोर्टेबल अर्थिंग रेजिस्टेंस टेस्टर |

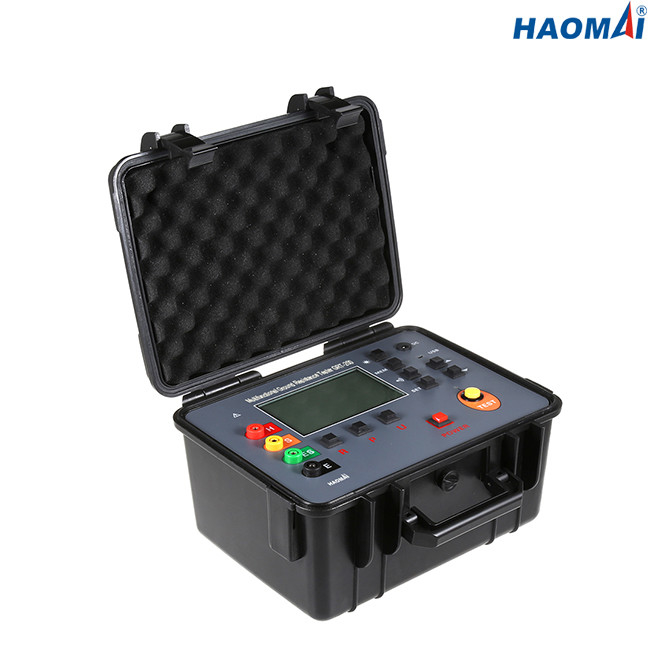

बहुआयामी जमीन प्रतिरोध परीक्षक
आदर्श: जीआरटी-200
मल्टीफंक्शनल ग्राउंड रेजिस्टेंस टेस्टर GRT-200 को चार-तार विधि, तीन-तार विधि या दो-तार विधि द्वारा जमीन के प्रतिरोध को मापने के साथ-साथ मिट्टी की प्रतिरोधकता को मापने के लिए डिज़ाइन किया गया है।
तकनीकी डाटा
समारोह | चार-तार, तीन-तार या दो-तार विधि द्वारा जमीन के प्रतिरोध को मापें, मिट्टी की प्रतिरोधकता को मापें, जमीनी वोल्टेज और एसी वोल्टेज को मापें |
परिवेश का तापमान और आर्द्रता | 23 ℃ ± 5 ℃, नीचे 75% आरएच |
बिजली की आपूर्ति | DC 6V/4.5Ah लीड-एसिड बैटरी, स्टैंडबाय के लिए 100 घंटे से अधिक समय तक चलती है |
हस्तक्षेप वोल्टेज | <20V (बचाया जाना चाहिए) |
हस्तक्षेप वर्तमान | <2A (बचाया जाना चाहिए) |
आर माप के दौरान इलेक्ट्रोड रिक्ति | ए>5डी |
माप . के दौरान इलेक्ट्रोड रिक्ति | एक >20h |
सहायक जमीन प्रतिबाधा | संदर्भ स्थिति <100Ω, काम करने की स्थिति <5kΩ |
माप श्रेणी | ग्राउंड प्रतिरोध: 0.00Ω~30.00kΩ |
मृदा प्रतिरोधकता: 0.00Ωm ~ 9999kΩm | |
ग्राउंड वोल्टेज: 0.00V ~ 100.0V | |
मापन मोड | सटीक चार-तार या तीन-तार माप, सरल दो-तार माप |
माप पद्धति |
ग्राउंड प्रतिरोध: रेटेड वर्तमान और ध्रुव बदलने की विधि मृदा प्रतिरोधकता: चार-ध्रुव विधि ग्राउंड वोल्टेज: औसत सुधार (इंटरफ़ेस के बीच एस-ईएस) |
परीक्षण आवृत्ति | 128 हर्ट्ज |
शॉर्ट सर्किट टेस्ट करंट | > 20mA (साइन वेव) |
ओपन सर्किट टेस्ट वोल्टेज | एसी 28 वी मैक्स। |
इलेक्ट्रोड रिक्ति सीमा | 1m ~ 100m सेट किया जा सकता है |
गियर परिवर्तन | ग्राउंड प्रतिरोध: पूरी तरह से स्वचालित स्थानांतरण 0.00Ω~30.00kΩ |
मृदा प्रतिरोधकता: पूरी तरह से स्वचालित स्थानांतरण 0.00 m ~ 9999kΩm | |
बैकलाइट | नियंत्रित ग्रे स्क्रीन बैकलाइट, मंद स्थानों में उपयोग के लिए उपयुक्त |
प्रदर्शन प्रणाली | 4-बिट बड़ा एलसीडी डिस्प्ले, ग्रे स्क्रीन बैकलाइट |
माप निर्देश | माप के दौरान एलईडी चमकती संकेतक |
एलसीडी आकार | 111 मिमी × 68 मिमी |
एलसीडी डिस्प्ले फील्ड | 108 मिमी × 65 मिमी |
साधन आयाम | एलएक्सडब्ल्यूएक्सएच: 277.2 मिमी × 227.5 मिमी × 153 मिमी |
मानक परीक्षण लीड | 4 पीसी: लाल 15 मीटर, काला 15 मीटर, पीला 10 मीटर, हरा 10 मीटर |
सरल परीक्षण लीड | 2 पीसी: पीला 1.6m, हरा 1.6m |
सहायक ग्राउंड रॉड | 4 पीसी: 10 मिमी × 200 मिमी |
मापन समय | ग्राउंड वोल्टेज: लगभग 3 गुना/सेकंड। |
जमीन प्रतिरोध / मिट्टी प्रतिरोधकता: लगभग 7 सेकंड/समय | |
लाइन वोल्टेज | AC100V के नीचे मापन (जमीन वोल्टेज मापन फ़ंक्शन का उपयोग वाणिज्यिक शक्ति को मापने के लिए नहीं किया जा सकता है) |
यूएसबी इंटरफेस | यूएसबी इंटरफेस के साथ, सॉफ्टवेयर मॉनिटरिंग, स्टोरेज डेटा को सेविंग और प्रिंटिंग के लिए कंप्यूटर पर अपलोड किया जा सकता है। |
संचार केबल | 1 पीसी यूएसबी संचार केबल, लंबाई: 1.5m |
आधार सामग्री भंडारण | 500 डेटा सेट।"MEM" स्टोरेज इंडिकेटर है, "FULL" सिंबल इंगित करता है कि मेमोरी फुल है। |
डेटा क्वेरी | "MR" चिन्ह प्रकट होता है |
अतिप्रवाह प्रदर्शन | ओवर-रेंज ओवरफ्लो फ़ंक्शन: "OL" प्रतीक प्रकट होता है। |
हस्तक्षेप परीक्षण | हस्तक्षेप संकेतों की स्वचालित पहचान।"शोर" प्रतीक इंगित करता है कि हस्तक्षेप वोल्टेज 5V से अधिक है। |
सहायक जमीन परीक्षण | सहायक जमीन प्रतिबाधा परीक्षण समारोह के साथ, 0.00KΩ ~ 30kΩ (Rh अधिकतम = 3kΩ +100R <50kΩ, अधिकतम = 3kΩ +100R <50kΩ) |
अलार्म समारोह | जब मापा मान अलार्म सेटिंग मान से अधिक हो तो अलार्म दें |
बैटरि वोल्टेज | बैटरी पावर का रीयल-टाइम डिस्प्ले, बैटरी वोल्टेज कम होने पर समय पर चार्जिंग की याद दिलाता है। |
स्वचालित शटडाउन | "एपीओ" प्रतीक प्रकट होता है, 15 मिनट के बाद स्वचालित शटडाउन |
बिजली की खपत | स्टैंडबाय: 40mA (बैकलाइट बंद) |
बैकलाइट चालू करें: लगभग 43mA | |
कार्य करना: 75mA (बैकलाइट बंद) | |
वज़न | साधन: 2.45 किग्रा (बैटरी सहित) |
टेस्ट लीड: 1.3 किग्रा | |
सहायक ग्राउंड रॉड: 0.85 किलो (4 पीसी) | |
कार्य तापमान और आर्द्रता | -10 ℃ ~ 40 ℃ , 80% नीचे rh |
भंडारण तापमान और आर्द्रता | -20 ℃ (60 ℃, नीचे 70% rh) |
अतिभार से बचाना | ग्राउंड प्रतिबाधा माप: एसी 280V / 3 सेकंड एचई और एस-ईएस बंदरगाहों के बीच |
इंसुलेशन परीक्षण | 20MΩ ऊपर (सर्किट और केस के बीच 500V) |
जोरदार प्रतिरोध | एसी 3700V / rms (सर्किट और केस के बीच) |
ईएमसी | आईईसी61326 |
सुरक्षा |
IEC61010-1 (CAT 300V, CAT IV 150V, प्रदूषण स्तर 2) आईईसी61010-031 IEC61557-1 (जमीन प्रतिबाधा) IEC61557-5 (मिट्टी प्रतिरोधकता) जेजेजी 366-2004 |
माप रंग और सटीकता
टेस्ट फंक्शन | श्रेणी | शुद्धता | संकल्प |
जमीन प्रतिरोध (आर) | 0.00Ω~30.00Ω | ± 2% आरडीजी ± 5 डीजीटी (नोट 1) | 0.01Ω |
30.0Ω~300.0Ω | ± 2% आरडीजी ± 3 डीजीटी | 0.1Ω | |
300Ω~3000Ω | ± 2% आरडीजी ± 3 डीजीटी | 1Ω | |
3.00kΩ~30.00kΩ | ± 2% आरडीजी ± 3 डीजीटी | 10Ω | |
मृदा प्रतिरोधकता (ρ)
|
0.00Ωm~99.99Ωm | ρ=2πaR (नोट 2) | 0.01Ωm |
100.0Ωएम~999.9Ωमी | 0.1Ωm | ||
1000Ωm~9999Ωm | 1Ωm | ||
10.00kΩm~99.99kΩm | 10Ωm | ||
100.0kΩm~999.9kΩm | 100Ωm | ||
1000किमी~9999किमी | 1 किमी | ||
ग्राउंड वोल्टेज | एसी 0.00~100.0V | ± 2% आरडीजी ± 3 डीजीटी | 0.01 वी |
नोट 1:संदर्भ शर्तें: आरएच के साथ सटीकता <100Ω
काम करने की स्थिति: Rh अधिकतम=3kΩ+100R<50kΩ, अधिकतम रु3kΩ+100R<50kΩ
नोट 2:यह आर की माप सटीकता पर निर्भर करता है।
π=3.14 a: 1 m~100m
मल्टीफंक्शनल ग्राउंड रेजिस्टेंस टेस्टर GRT-200 ग्राउंड रेजिस्टेंस और मिट्टी की प्रतिरोधकता को मापने के लिए आदर्श उपकरण है।
