उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HAOMAI |
प्रमाणन: | ISO9001:2015 |
मॉडल संख्या: | जीआरटी-300 |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | negotiation |
पैकेजिंग विवरण: | ट्रांसपोर्ट केस + कार्टन |
प्रसव के समय: | 5-10 कार्य दिवस |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | प्रति माह 400 सेट |
प्रोडक्ट का नाम: | ग्राउंड रेसिस्टेंस टेस्टर, अर्थ रेजिस्टेंस टेस्टर | 2/3/4 तार विधि के माध्यम से जमीन प्रतिरोध मापन: | 0.00Ω-30.00kΩ |
---|---|---|---|
डबल क्लैंप के माध्यम से ग्राउंड प्रतिरोध मापन: | 0.01Ω-100Ω | चयन विधि के माध्यम से जमीनी प्रतिरोध माप: | 0.00Ω-3000Ω |
मृदा प्रतिरोधकता: | 0.00Ωm-9999kΩm | ग्राउंड वोल्टेज: | 0.00V-100.0V |
हाई लाइट: | डबल क्लैंप ग्राउंड प्रतिरोध परीक्षण उपकरण,मृदा भूमि प्रतिरोध परीक्षण उपकरण,स्वचालित मृदा प्रतिरोधकता परीक्षक |

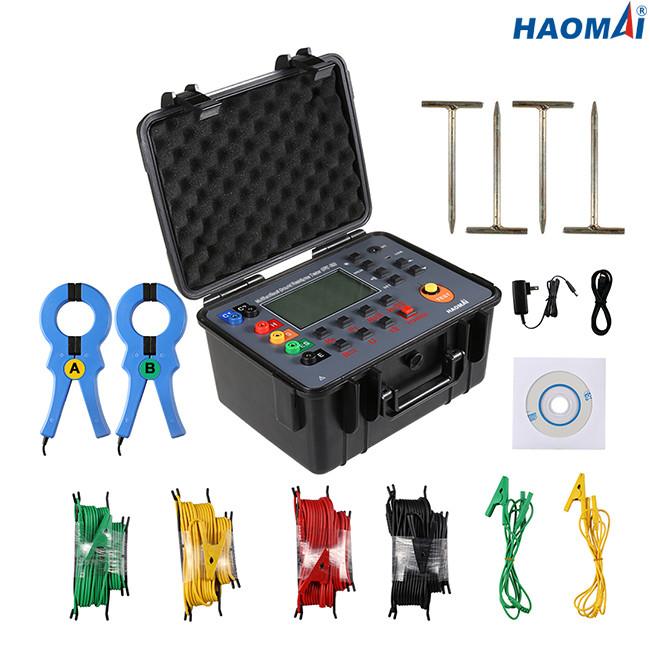

डबल क्लैंप के साथ डिजिटल पृथ्वी प्रतिरोध और मृदा प्रतिरोधकता परीक्षक
आदर्श: जीआरटी-300
जीआरटी-300 सटीक 4-तार विधि, 3-तार विधि, सरल 2-तार विधि, चयन विधि या डबल क्लैंप विधि के साथ-साथ मिट्टी प्रतिरोधकता और जमीन वोल्टेज को मापने के लिए पृथ्वी प्रतिरोध को मापने के लिए एक व्यापक उपकरण है।
लार्ज-कैलिबर करंट क्लैम्प के डिजाइन और डबल क्लैंप मापने की तकनीक के उपयोग के साथ, GRT-300 सहायक पोल को स्थापित करने और उपकरण से ग्राउंडिंग बॉडी को अलग करने की आवश्यकता के बिना ऑनलाइन माप करने में सक्षम है।
GRT-300 परीक्षक को IP54 का दर्जा दिया गया है जो इसे वास्तव में एक बाहरी उपकरण बनाता है।एक बड़ा, स्पष्ट, पढ़ने में आसान बैकलिट एलसीडी डिस्प्ले और अंगूठे के आकार के परीक्षण बटन उपकरण को विशेष रूप से जमीनी परीक्षण की बाहरी परिस्थितियों के अनुकूल बनाते हैं।
GRT-300 डिजिटल अर्थ रेजिस्टेंस एंड सॉयल रेसिस्टिविटी टेस्टर 6V / 4.5Ah लेड-एसिड बैटरी से संचालित होता है जो व्यापक रूप से उपलब्ध है और उत्कृष्ट परीक्षण समय प्रदान करता है, और स्टैंडबाय के लिए 100 घंटे से अधिक समय तक चलता है।बैटरी चार्जर में बनाया गया है और उपकरण को एक एडेप्टर के साथ आपूर्ति की जाती है।बैटरी की स्थिति को बार-ग्राफ का उपयोग करके प्रदर्शित किया जाता है।
GRT-300 परीक्षक कड़े सुरक्षा मानकों का अनुपालन करता है और CAT III 300V और CAT IV 150V के लिए रेट किया गया है।जमीनी प्रतिबाधा IEC61557-1 का अनुपालन करती है, और मिट्टी की प्रतिरोधकता IEC61557-5 का अनुपालन करती है।
तकनीकी डाटा
समारोह | चार-तार, तीन-तार या दो-तार विधि, चयन विधि या डबल क्लैंप विधि द्वारा जमीन के प्रतिरोध को मापें, मिट्टी की प्रतिरोधकता को मापें, जमीनी वोल्टेज और एसी वोल्टेज को मापें |
परिवेश का तापमान और आर्द्रता | 23 ℃ ± 5 ℃, नीचे 75% आरएच |
बिजली की आपूर्ति | DC 6V/4.5Ah लीड-एसिड बैटरी, स्टैंडबाय के लिए 100 घंटे से अधिक समय तक चलती है |
हस्तक्षेप वोल्टेज | <20V (बचाया जाना चाहिए) |
हस्तक्षेप वर्तमान | <2A (बचाया जाना चाहिए) |
आर माप के दौरान इलेक्ट्रोड रिक्ति | ए>5डी |
माप . के दौरान इलेक्ट्रोड रिक्ति | एक >20h |
सहायक जमीन प्रतिबाधा | संदर्भ स्थिति <100Ω, काम करने की स्थिति <5kΩ |
माप श्रेणी | ग्राउंड प्रतिरोध: 0.00Ω~30.00kΩ |
मृदा प्रतिरोधकता: 0.00Ωm ~ 9999kΩm | |
ग्राउंड वोल्टेज: 0.00V ~ 100.0V | |
मापन मोड | सटीक चार-तार या तीन-तार माप, सरल दो-तार माप |
माप पद्धति |
ग्राउंड प्रतिरोध: रेटेड वर्तमान और ध्रुव बदलने की विधि मृदा प्रतिरोधकता: चार-ध्रुव विधि ग्राउंड वोल्टेज: औसत सुधार (इंटरफ़ेस के बीच एस-ईएस) |
परीक्षण आवृत्ति | 128 हर्ट्ज |
शॉर्ट सर्किट टेस्ट करंट | > 20mA (साइन वेव) |
ओपन सर्किट टेस्ट वोल्टेज | एसी 28 वी मैक्स। |
इलेक्ट्रोड रिक्ति सीमा | 1m ~ 100m सेट किया जा सकता है |
गियर परिवर्तन | ग्राउंड प्रतिरोध: पूरी तरह से स्वचालित स्थानांतरण 0.00Ω~30.00kΩ |
मृदा प्रतिरोधकता: पूरी तरह से स्वचालित स्थानांतरण 0.00 m ~ 9999kΩm | |
बैकलाइट | नियंत्रित ग्रे स्क्रीन बैकलाइट, मंद स्थानों में उपयोग के लिए उपयुक्त |
प्रदर्शन प्रणाली | 4-बिट बड़ा एलसीडी डिस्प्ले, ग्रे स्क्रीन बैकलाइट |
माप निर्देश | माप के दौरान एलईडी चमकती संकेतक |
एलसीडी आकार | 111 मिमी × 68 मिमी |
एलसीडी डिस्प्ले फील्ड | 108 मिमी × 65 मिमी |
साधन आयाम | एलएक्सडब्ल्यूएक्सएच: 277.2 मिमी × 227.5 मिमी × 153 मिमी |
मानक परीक्षण लीड | 4 पीसी: लाल 15 मीटर, काला 15 मीटर, पीला 10 मीटर, हरा 10 मीटर |
सरल परीक्षण लीड | 2 पीसी: पीला 1.6m, हरा 1.6m |
सहायक ग्राउंड रॉड | 4 पीसी: 10 मिमी × 200 मिमी |
मापन समय | ग्राउंड वोल्टेज: लगभग 3 गुना/सेकंड। |
जमीन प्रतिरोध / मिट्टी प्रतिरोधकता: लगभग 7 सेकंड/समय | |
लाइन वोल्टेज | AC100V के नीचे मापन (जमीन वोल्टेज मापन फ़ंक्शन का उपयोग वाणिज्यिक शक्ति को मापने के लिए नहीं किया जा सकता है) |
यूएसबी इंटरफेस | यूएसबी इंटरफेस के साथ, सॉफ्टवेयर मॉनिटरिंग, स्टोरेज डेटा को सेविंग और प्रिंटिंग के लिए कंप्यूटर पर अपलोड किया जा सकता है। |
संचार केबल | 1 पीसी यूएसबी संचार केबल, लंबाई: 1.5m |
आधार सामग्री भंडारण | 500 डेटा सेट।"MEM" स्टोरेज इंडिकेटर है, "FULL" सिंबल इंगित करता है कि मेमोरी फुल है। |
डेटा क्वेरी | "MR" चिन्ह प्रकट होता है |
अतिप्रवाह प्रदर्शन | ओवर-रेंज ओवरफ्लो फ़ंक्शन: "OL" प्रतीक प्रकट होता है। |
हस्तक्षेप परीक्षण | हस्तक्षेप संकेतों की स्वचालित पहचान।"शोर" प्रतीक इंगित करता है कि हस्तक्षेप वोल्टेज 5V से अधिक है। |
सहायक जमीन परीक्षण | सहायक जमीन प्रतिबाधा परीक्षण समारोह के साथ, 0.00KΩ ~ 30kΩ (Rh अधिकतम = 3kΩ +100R <50kΩ, अधिकतम = 3kΩ +100R <50kΩ) |
अलार्म समारोह | जब मापा मान अलार्म सेटिंग मान से अधिक हो तो अलार्म दें |
बैटरि वोल्टेज | बैटरी पावर का रीयल-टाइम डिस्प्ले, बैटरी वोल्टेज कम होने पर समय पर चार्जिंग की याद दिलाता है। |
स्वचालित शटडाउन | "एपीओ" प्रतीक प्रकट होता है, 15 मिनट के बाद स्वचालित शटडाउन |
बिजली की खपत | स्टैंडबाय: 40mA (बैकलाइट बंद) |
बैकलाइट चालू करें: लगभग 43mA | |
कार्य करना: 75mA (बैकलाइट बंद) | |
वज़न | साधन: 2.45 किग्रा (बैटरी सहित) |
टेस्ट लीड: 1.3 किग्रा | |
सहायक ग्राउंड रॉड: 0.85 किलो (4 पीसी) | |
कार्य तापमान और आर्द्रता | -10 ℃ 40 ℃, 80% आरएच नीचे |
भंडारण तापमान और आर्द्रता | -20 ℃ ~ 60 ℃, नीचे 70% आरएच |
अतिभार से बचाना | ग्राउंड प्रतिबाधा माप: एसी 280V / 3 सेकंड एचई और एस-ईएस बंदरगाहों के बीच |
इंसुलेशन परीक्षण | 20MΩ ऊपर (सर्किट और केस के बीच 500V) |
जोरदार प्रतिरोध | एसी 3700V / rms (सर्किट और केस के बीच) |
ईएमसी | आईईसी61326 |
सुरक्षा |
IEC61010-1 (CAT 300V, CAT IV 150V, प्रदूषण स्तर 2) आईईसी61010-031 IEC61557-1 (जमीन प्रतिबाधा) IEC61557-5 (मिट्टी प्रतिरोधकता) जेजेजी 366-2004 |
माप रंग और सटीकता
टेस्ट फंक्शन | श्रेणी | शुद्धता | संकल्प |
जमीन के प्रतिरोध को मापने के लिए 2/3/4 तार विधि | 0.00Ω~29.99Ω | ± 2% आरडीजी ± 5 डीजीटी (नोट 1) | 0.01Ω |
30.0Ω~299.9Ω | ± 2% आरडीजी ± 3 डीजीटी | 0.1Ω | |
300Ω~2999Ω | ± 2% आरडीजी ± 3 डीजीटी | 1Ω | |
3.00kΩ~30.00kΩ | ± 2% आरडीजी ± 3 डीजीटी | 10Ω | |
डीसी प्रतिरोध | 0.0Ω~299.9Ω | ± 2% आरडीजी ± 3 डीजीटी | 0.1Ω |
300Ω~2999Ω | ± 2% आरडीजी ± 3 डीजीटी | 1Ω | |
3.00kΩ~30.00kΩ | ± 2% आरडीजी ± 3 डीजीटी | 10Ω | |
जमीन के प्रतिरोध को मापने के लिए चयन विधि | 0.00Ω~29.99Ω | ± 2% आरडीजी ± 5 डीजीटी (नोट 1) | 0.01Ω |
30.0Ω~299.9Ω | ± 2% आरडीजी ± 3 डीजीटी | 0.1Ω | |
300Ω~3000Ω | ± 2% आरडीजी ± 3 डीजीटी | 1Ω | |
जमीन के प्रतिरोध को मापने के लिए डबल क्लैंप विधि | 0.01Ω~0.99Ω | ± 10% आरडीजी ± 10 डीजीटी | 0.01Ω |
1.0Ω~9.9Ω | 0.1Ω | ||
10Ω~100Ω | 1Ω | ||
मृदा प्रतिरोधकता (ρ) | 0.00Ωm~99.99Ωm | ρ=2πaR (नोट 2) | 0.01Ωm |
100.0Ωएम~999.9Ωमी | 0.1Ωm | ||
1000Ωm~9999Ωm | 1Ωm | ||
10.00kΩm~99.99kΩm | 10Ωm | ||
100.0kΩm~999.9kΩm | 100Ωm | ||
1000किमी~9999किमी | 1 किमी | ||
ग्राउंड वोल्टेज | एसी 0.00~100.0V | ± 2% आरडीजी ± 3 डीजीटी | 0.01 वी |
एसी करंट | एसी 0.0mA~1000A | ± 2% आरडीजी ± 3 डीजीटी | 0.1mA |
