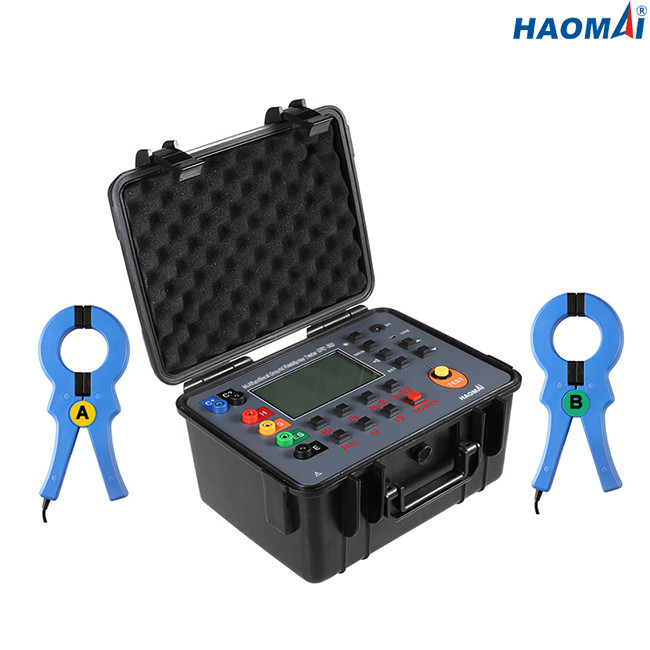

ISO9001 1000A ग्राउंड रेसिस्टेंस टेस्टिंग उपकरण 3700V / Rms डबल क्लैंप के साथ

ISO9001 1000A ग्राउंड रेसिस्टेंस टेस्टिंग उपकरण 3700V / Rms डबल क्लैंप के साथ

  • ISO9001 1000A ग्राउंड रेसिस्टेंस टेस्टिंग उपकरण 3700V / Rms डबल क्लैंप के साथ
ISO9001 1000A ग्राउंड रेसिस्टेंस टेस्टिंग उपकरण 3700V / Rms डबल क्लैंप के साथ
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HAOMAI
प्रमाणन: ISO9001:2015
मॉडल संख्या: जीआरटी-300
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: negotiation
पैकेजिंग विवरण: ट्रांसपोर्ट केस + कार्टन
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: प्रति माह 400 सेट
संपर्क करें
विस्तृत उत्पाद विवरण
प्रोडक्ट का नाम: अर्थिंग प्रतिरोध परीक्षक 2/3/4 तार विधि के माध्यम से जमीन प्रतिरोध मापन: 0.00Ω-30.00kΩ
डबल क्लैंप के माध्यम से ग्राउंड प्रतिरोध मापन: 0.01Ω-100Ω मृदा प्रतिरोधकता: 0.00Ωm-9999kΩm
ग्राउंड वोल्टेज: 0.00V-100.0V एसी करंट: 0.0mA-1000A
हाई लाइट:

ISO9001 ग्राउंड रेसिस्टेंस टेस्टिंग इक्विपमेंट

,

1000A डबल क्लैम्प्स ग्राउंड रेसिस्टेंस टेस्टिंग इक्विपमेंट

,

3700V / rms ग्राउंड रेसिस्टेंस टेस्टर

डबल क्लैंप के साथ ग्राउंड रेसिस्टेंस टेस्टर



आदर्श: जीआरटी-300

डबल क्लैंप के साथ ग्राउंड रेसिस्टेंस टेस्टर GRT-300 एक उन्नत ग्राउंड रेजिस्टेंस टेस्टर है जो कई माप विधियों को एकीकृत करता है।उपकरण में न केवल पारंपरिक सहायक पोल के साथ जमीनी प्रतिरोध को मापने का कार्य है, बल्कि सहायक पोल के बिना जमीन के प्रतिरोध को मापने का अनूठा कार्य भी है।यह जमीन प्रतिरोध परीक्षण को मापने के लिए माइक्रोप्रोसेसर नियंत्रण परिशुद्धता 4-तार विधि, 3-तार विधि और सरल 2-तार विधि, चयन विधि, डबल क्लैंप विधि के माध्यम से बड़ी एलसीडी ग्रे स्क्रीन बैकलाइट डिस्प्ले और माइक्रोप्रोसेसर तकनीक को अपनाता है।लार्ज-कैलिबर करंट क्लैंप के डिजाइन और डबल क्लैंप मापने की तकनीक के उपयोग के साथ, ऑन-लाइन माप को सहायक पोल स्थापित करने और उपकरण से ग्राउंडिंग बॉडी को अलग करने की आवश्यकता के बिना महसूस किया जाता है।

डबल क्लैंप के साथ ग्राउंड रेसिस्टेंस टेस्टर GRT-300 का व्यापक रूप से दूरसंचार, विद्युत शक्ति, मौसम, कंप्यूटर कक्ष, तेल क्षेत्र, बिजली वितरण लाइन, टॉवर ट्रांसमिशन लाइन, गैस स्टेशन, फैक्ट्री ग्राउंडिंग नेटवर्क, लाइटनिंग रॉड, आदि में उपयोग किया जाता है।



तकनीकी डाटा

समारोह चार-तार, तीन-तार या दो-तार विधि द्वारा जमीन के प्रतिरोध को मापें, मिट्टी की प्रतिरोधकता को मापें, जमीनी वोल्टेज और एसी वोल्टेज को मापें
परिवेश का तापमान और आर्द्रता 23 ℃ ± 5 ℃, नीचे 75% आरएच
बिजली की आपूर्ति DC 6V/4.5Ah लीड-एसिड बैटरी, स्टैंडबाय के लिए 100 घंटे से अधिक समय तक चलती है
हस्तक्षेप वोल्टेज <20V (बचाया जाना चाहिए)
हस्तक्षेप वर्तमान <2A (बचाया जाना चाहिए)
आर माप के दौरान इलेक्ट्रोड रिक्ति ए>5डी
माप . के दौरान इलेक्ट्रोड रिक्ति एक >20h
सहायक जमीन प्रतिबाधा संदर्भ स्थिति <100Ω, काम करने की स्थिति <5kΩ
माप श्रेणी ग्राउंड प्रतिरोध: 0.00Ω~30.00kΩ
मृदा प्रतिरोधकता: 0.00Ωm ~ 9999kΩm
ग्राउंड वोल्टेज: 0.00V ~ 100.0V
मापन मोड सटीक चार-तार या तीन-तार माप, सरल दो-तार माप
माप पद्धति

ग्राउंड प्रतिरोध: रेटेड वर्तमान और ध्रुव बदलने की विधि

मृदा प्रतिरोधकता: चार-ध्रुव विधि

ग्राउंड वोल्टेज: औसत सुधार (इंटरफ़ेस के बीच एस-ईएस)

परीक्षण आवृत्ति 128 हर्ट्ज
शॉर्ट सर्किट टेस्ट करंट > 20mA (साइन वेव)
ओपन सर्किट टेस्ट वोल्टेज एसी 28 वी मैक्स।
इलेक्ट्रोड रिक्ति सीमा 1m ~ 100m सेट किया जा सकता है
गियर परिवर्तन ग्राउंड प्रतिरोध: पूरी तरह से स्वचालित स्थानांतरण 0.00Ω~30.00kΩ
मृदा प्रतिरोधकता: पूरी तरह से स्वचालित स्थानांतरण 0.00 m ~ 9999kΩm
बैकलाइट नियंत्रित ग्रे स्क्रीन बैकलाइट, मंद स्थानों में उपयोग के लिए उपयुक्त
प्रदर्शन प्रणाली 4-बिट बड़ा एलसीडी डिस्प्ले, ग्रे स्क्रीन बैकलाइट
माप निर्देश माप के दौरान एलईडी चमकती संकेतक
एलसीडी आकार 111 मिमी × 68 मिमी
एलसीडी डिस्प्ले फील्ड 108 मिमी × 65 मिमी
साधन आयाम एलएक्सडब्ल्यूएक्सएच: 277.2 मिमी × 227.5 मिमी × 153 मिमी
मानक परीक्षण लीड 4 पीसी: लाल 15 मीटर, काला 15 मीटर, पीला 10 मीटर, हरा 10 मीटर
सरल परीक्षण लीड 2 पीसी: पीला 1.6m, हरा 1.6m
सहायक ग्राउंड रॉड 4 पीसी: 10 मिमी × 200 मिमी
मापन समय ग्राउंड वोल्टेज: लगभग 3 गुना/सेकंड।
जमीन प्रतिरोध / मिट्टी प्रतिरोधकता: लगभग 7 सेकंड/समय
लाइन वोल्टेज AC100V के नीचे मापन (जमीन वोल्टेज मापन फ़ंक्शन का उपयोग वाणिज्यिक शक्ति को मापने के लिए नहीं किया जा सकता है)
यूएसबी इंटरफेस यूएसबी इंटरफेस के साथ, सॉफ्टवेयर मॉनिटरिंग, स्टोरेज डेटा को सेविंग और प्रिंटिंग के लिए कंप्यूटर पर अपलोड किया जा सकता है।
संचार केबल 1 पीसी यूएसबी संचार केबल, लंबाई: 1.5m
आधार सामग्री भंडारण 500 डेटा सेट।"MEM" स्टोरेज इंडिकेटर है, "FULL" सिंबल इंगित करता है कि मेमोरी फुल है।
डेटा क्वेरी "MR" चिन्ह प्रकट होता है
अतिप्रवाह प्रदर्शन ओवर-रेंज ओवरफ्लो फ़ंक्शन: "OL" प्रतीक प्रकट होता है।
हस्तक्षेप परीक्षण हस्तक्षेप संकेतों की स्वचालित पहचान।"शोर" प्रतीक इंगित करता है कि हस्तक्षेप वोल्टेज 5V से अधिक है।
सहायक जमीन परीक्षण सहायक जमीन प्रतिबाधा परीक्षण समारोह के साथ, 0.00KΩ ~ 30kΩ (Rh अधिकतम = 3kΩ +100R <50kΩ, अधिकतम = 3kΩ +100R <50kΩ)
अलार्म समारोह जब मापा मान अलार्म सेटिंग मान से अधिक हो तो अलार्म दें
बैटरि वोल्टेज बैटरी पावर का रीयल-टाइम डिस्प्ले, बैटरी वोल्टेज कम होने पर समय पर चार्जिंग की याद दिलाता है।
स्वचालित शटडाउन "एपीओ" प्रतीक प्रकट होता है, 15 मिनट के बाद स्वचालित शटडाउन
बिजली की खपत स्टैंडबाय: 40mA (बैकलाइट बंद)
बैकलाइट चालू करें: लगभग 43mA
कार्य करना: 75mA (बैकलाइट बंद)
वज़न साधन: 2.45 किग्रा (बैटरी सहित)
टेस्ट लीड: 1.3 किग्रा
सहायक ग्राउंड रॉड: 0.85 किलो (4 पीसी)
कार्य तापमान और आर्द्रता -10 ℃ ~ 40 ℃ , 80% नीचे rh
भंडारण तापमान और आर्द्रता -20 ℃ (60 ℃, नीचे 70% rh)
अतिभार से बचाना ग्राउंड प्रतिबाधा माप: एसी 280V / 3 सेकंड एचई और एस-ईएस बंदरगाहों के बीच
इंसुलेशन परीक्षण 20MΩ ऊपर (सर्किट और केस के बीच 500V)
जोरदार प्रतिरोध एसी 3700V / rms (सर्किट और केस के बीच)
ईएमसी आईईसी61326
सुरक्षा

IEC61010-1 (CAT 300V, CAT IV 150V, प्रदूषण स्तर 2)

आईईसी61010-031

IEC61557-1 (जमीन प्रतिबाधा)

IEC61557-5 (मिट्टी प्रतिरोधकता)

जेजेजी 366-2004



माप रंग और सटीकता

टेस्ट फंक्शन श्रेणी शुद्धता संकल्प
जमीन के प्रतिरोध को मापने के लिए 2/3/4 तार विधि 0.00Ω~29.99Ω ± 2% आरडीजी ± 5 डीजीटी (नोट 1) 0.01Ω
30.0Ω~299.9Ω ± 2% आरडीजी ± 3 डीजीटी 0.1Ω
300Ω~2999Ω ± 2% आरडीजी ± 3 डीजीटी
3.00kΩ~30.00kΩ ± 2% आरडीजी ± 3 डीजीटी 10Ω
डीसी प्रतिरोध 0.0Ω~299.9Ω ± 2% आरडीजी ± 3 डीजीटी 0.1Ω
300Ω~2999Ω ± 2% आरडीजी ± 3 डीजीटी
3.00kΩ~30.00kΩ ± 2% आरडीजी ± 3 डीजीटी 10Ω
जमीन के प्रतिरोध को मापने के लिए चयन विधि 0.00Ω~29.99Ω ± 2% आरडीजी ± 5 डीजीटी (नोट 1) 0.01Ω
30.0Ω~299.9Ω ± 2% आरडीजी ± 3 डीजीटी 0.1Ω
300Ω~3000Ω ± 2% आरडीजी ± 3 डीजीटी
जमीन के प्रतिरोध को मापने के लिए डबल क्लैंप विधि 0.01Ω~0.99Ω ± 10% आरडीजी ± 10 डीजीटी 0.01Ω
1.0Ω~9.9Ω 0.1Ω
10Ω~100Ω
मृदा प्रतिरोधकता (ρ) 0.00Ωm~99.99Ωm ρ=2πaR (नोट 2) 0.01Ωm
100.0Ωएम~999.9Ωमी 0.1Ωm
1000Ωm~9999Ωm 1Ωm
10.00kΩm~99.99kΩm 10Ωm
100.0kΩm~999.9kΩm 100Ωm
1000किमी~9999किमी 1 किमी
ग्राउंड वोल्टेज एसी 0.00~100.0V ± 2% आरडीजी ± 3 डीजीटी 0.01 वी
एसी करंट एसी 0.0mA~1000A ± 2% आरडीजी ± 3 डीजीटी 0.1mA


नोट 1:संदर्भ शर्तें: आरएच के साथ सटीकता <100Ω

काम करने की स्थिति: Rh अधिकतम=3kΩ+100R<50kΩ, अधिकतम रु3kΩ+100R<50kΩ

नोट 2:यह आर की माप सटीकता पर निर्भर करता है।

π=3.14 a: 1 m~100m



डबल क्लैंप के साथ ग्राउंड रेसिस्टेंस टेस्टर GRT-300 ग्राउंडिंग प्रतिरोध, मिट्टी प्रतिरोधकता, डीसी प्रतिरोध, ग्राउंड वोल्टेज और एसी करंट को मापने के लिए एक स्थिर और विश्वसनीय उपकरण है।
