100 ए आईएसओ 9 001 पावर ट्रांसफार्मर टेस्ट डीसी घुमावदार प्रतिरोध सेट करें:

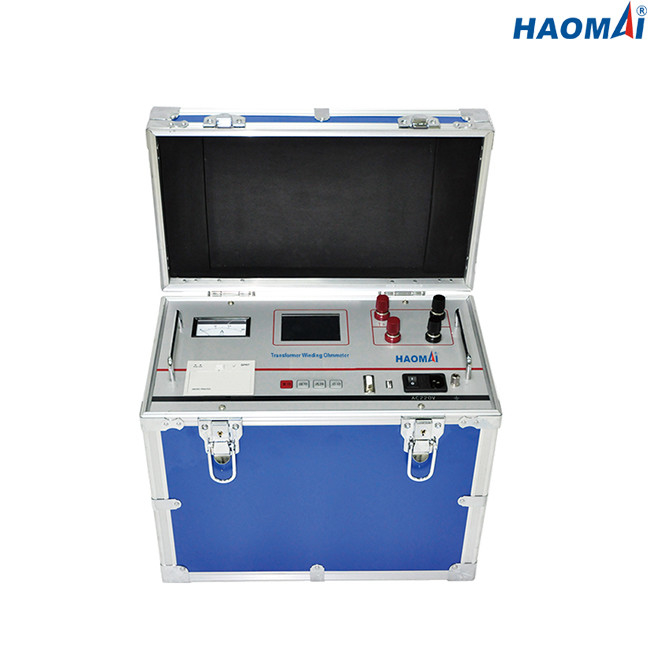

100एट्रांसफार्मर घुमावदार ओममीटर

आदर्श: दो-1100S

बिजली ट्रांसफार्मर के घुमावदार प्रतिरोध को मापने के लिए अधिकतम 100A करंट

ट्रांसफॉर्मर वाइंडिंग ओममीटर को सभी प्रकार के चुंबकीय वाइंडिंग्स के डीसी प्रतिरोध को सटीक रूप से मापने के लिए डिज़ाइन किया गया है।यह ट्रांसफॉर्मर और घूर्णन मशीन वाइंडिंग का परीक्षण कर सकता है और कनेक्शन, संपर्क और नियंत्रण सर्किट पर कम-वर्तमान प्रतिरोध माप कर सकता है।TWO-1100S की अधिकतम परीक्षण धारा 100A तक हो सकती है।

मुख्य विशेषताएं

1) प्रतिरोध माप के लिए 4-तार विधि अपनाएं

2) डीसी टेस्ट करंट 100 ए तक अधिकतम

3) उपयोगकर्ता-चयन योग्य अधिकतम वर्तमान सीमा

4) प्रतिरोध माप 50μΩ से 4Ω . तक

5) फास्ट ऑटो सेफ्टी डिस्चार्ज सर्किट

6) यूएसबी इंटरफेस के माध्यम से परीक्षा परिणाम डाउनलोड करने में सक्षम

7) बिल्ट-इन प्रिंटर के माध्यम से सीधे परीक्षा परिणाम प्रिंट करने में सक्षम

तकनीकी डाटा

डीसी आउटपुट रेंज: 100ए, 50ए, 20ए, 10ए, 5ए

प्रतिरोध माप

30μΩ-100mΩ @ 100A

100μΩ-200mΩ @ 50A

200μΩ-1Ω @ 20ए

500μΩ-2Ω @ 10ए

2मीΩ-4Ω @ 5ए

मापने की सटीकता: ±0.2% पढ़ना ± 2μΩ

संकल्प: 0.1μΩ

320×240 रंग एलसीडी स्क्रीन प्रदर्शन के लिए

परिणाम डाउनलोड करने के लिए यूएसबी पोर्ट

अंतर्निहित प्रिंटर सीधे परीक्षा परिणाम प्रिंट करने के लिए

अधिकतम।मेमोरी क्षमता: 1000 परीक्षा परिणाम

बिजली की आपूर्ति: अनुकूलित (AC220V / 120V ± 10%, 50 हर्ट्ज / 60 हर्ट्ज वैकल्पिक)

आयाम: 400x225x350 मिमी (15.75x8.86x13.78 इंच)

वजन: 19.5 किग्रा (42.99 पौंड)

पर्यावरण की स्थिति

भंडारण तापमान: -20 ℃ ~ 60 ℃

आर्द्रता: <90%

ऑपरेटिंग तापमान: -10 ℃ ~ 50 ℃

सुरक्षा योग्यता और ईएमसी

सुरक्षा: IEC61010-1 . के अनुसार डिज़ाइन किया गया

ईएमसी: हल्का औद्योगिक आईईसी 61326

ट्रांसफार्मर वाइंडिंग ओममीटर TWO-1100S का उपयोग बिजली ट्रांसफार्मर के घुमावदार प्रतिरोध को मापने के लिए किया जाता है, जिसका अधिकतम परीक्षण करंट 100A तक हो सकता है।
