शॉर्ट सर्किट प्रतिबाधा पावर ट्रांसफार्मर टेस्ट सेट मल्टीमोड 5V-400V

ट्रांसफार्मरशॉर्ट सर्किट प्रतिबाधाटेस्टर

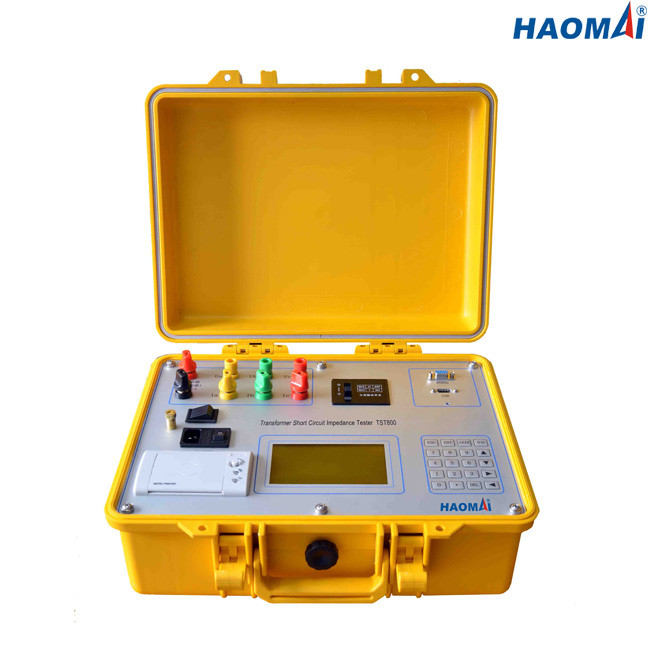

आदर्श: TST800

ट्रांसफॉर्मर की घुमावदार यांत्रिक विकृति परिवहन, स्थापना, या संचालन में उच्च वर्तमान घटनाओं के दौरान हो सकती है।शॉर्ट सर्किट प्रतिबाधा माप मूल्यों से पहले और बाद में तुलना करके इस तरह के परिवर्तनों का पता लगाया जा सकता है।

ट्रांसफार्मर शॉर्ट सर्किट प्रतिबाधा परीक्षक TST800 का उपयोग मानक IEC60076-5-2006 के अनुसार शॉर्ट सर्किट प्रतिबाधा और बिजली ट्रांसफार्मर के अन्य संबंधित मापदंडों को मापने के लिए किया जाता है।

मुख्य विशेषताएं

1) बाहरी वोल्टेज नियामक के बिना ट्रांसफार्मर के शॉर्ट सर्किट प्रतिबाधा को मापने में सक्षम

2) घुमावदार विकृति का पता लगाने और निदान करने में उपयोगी

3) एकल या तीन चरण ट्रांसफार्मर में शॉर्ट सर्किट प्रतिबाधा परीक्षण करने में सक्षम

4) ऑटो या मैनुअल टेस्ट मोड चयन योग्य

5) शून्य अनुक्रम प्रतिबाधा और अधिष्ठापन को मापने में सक्षम

6) किसी भी प्रतिबाधा नमूना परीक्षण के लिए आउटपुट वर्तमान सीमित कार्य है।

7) परीक्षण के परिणाम उपकरण में सहेजे जा सकते हैं या अंतर्निर्मित थर्मल प्रिंटर के माध्यम से मुद्रित किए जा सकते हैं, यूएसबी पोर्ट के माध्यम से भी निर्यात किया जा सकता है।

तकनीकी डाटा

मैंमापन अनुभाग

वोल्टेज मापने की सीमा: 5~400V

मापने की सटीकता: 0.2%

वर्तमान माप सीमा: 0.1~20A

मापने की सटीकता: 0.2%

शॉर्ट सर्किट प्रतिबाधा माप: 0 ~ 100%

मैंआम

बिजली की आपूर्ति: अनुकूलित (AC220V/230V/120V/127V, 50Hz/60Hz वैकल्पिक)

आयाम: 405 x 330 x 172 मिमी (15.95" x 12.99" x 6.77")

वज़न: 8 किग्रा (17.64 पौंड)

पर्यावरण की स्थिति

आवेदन क्षेत्र: साधन मध्यम और उच्च वोल्टेज सबस्टेशन और औद्योगिक वातावरण में उपयोग के लिए अभिप्रेत है।

भंडारण तापमान: -20 डिग्री सेल्सियस से 70 डिग्री सेल्सियस (-4 डिग्री फारेनहाइट +158 डिग्री फारेनहाइट)

ऑपरेटिंग तापमान: -20 डिग्री सेल्सियस से +50 डिग्री सेल्सियस (-4 डिग्री फारेनहाइट से +122 डिग्री फारेनहाइट)

आर्द्रता: <95% आरएच, गैर-संघनक

सुरक्षा योग्यता और ईएमसी

सुरक्षा: IEC61010-1, 2006/95/EC . के अनुसार डिज़ाइन किया गया

ईएमसी: 2004/108/ईसी

ट्रांसफार्मर शॉर्ट सर्किट प्रतिबाधा परीक्षक TST800 घुमावदार विरूपण निदान के लिए बिजली ट्रांसफार्मर के शॉर्ट सर्किट प्रतिबाधा को मापने के लिए आदर्श उपकरण है।
