उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HAOMAI |
प्रमाणन: | ISO9001:2015, Calibration Report |
मॉडल संख्या: | टीडीसी3100 |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | negotiation |
पैकेजिंग विवरण: | ट्रांसपोर्ट केस + प्लाईवुड केस |
प्रसव के समय: | 10-15 कार्य दिवस |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | प्रति माह 400 सेट |
प्रोडक्ट का नाम: | टैन डेल्टा टेस्टर, आईपीएफ, सी एंड डीएफ टेस्ट सेट | आंतरिक एचवी आउटपुट: | 0.5-12kV |
---|---|---|---|
अधिकतम आउटपुट करंट: | 200mA | अपव्यय कारक (टीजीδ) मापन: | उपलब्ध |
समाई (सीएक्स) मापन: | उपलब्ध | सीवीटी अनुपात परीक्षण: | उपलब्ध |
हाई लाइट: | 12kV पावर ट्रांसफार्मर टेस्ट सेट,IEC60247 पावर ट्रांसफार्मर टेस्ट सेट,अल्ट्रापोर्टेबल इंसुलेशन पावर फैक्टर टेस्ट सेट |

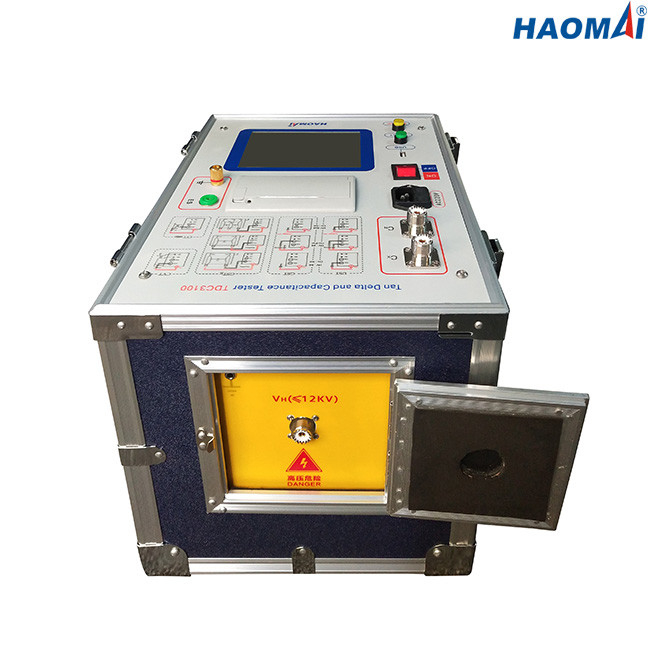

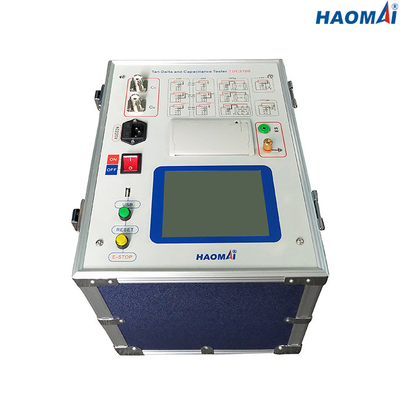

12kV इंसुलेशन पावर फैक्टर टेस्ट सेट
आदर्श: TDC3100
इन्सुलेशन गुण समय के साथ बदलते हैं, और यह आवश्यक है कि इन्सुलेशन के सापेक्ष गिरावट स्तर पर मार्गदर्शन करने के लिए मुख्य पैरामीटर का सटीक परीक्षण किया जाए।इसलिए समाई और शक्ति/अपव्यय कारक परीक्षण सेट का उपयोग किया जाता है।
TDC3100 एक पूर्ण एकीकृत इंसुलेशन पावर फैक्टर टेस्ट सेट है जिसमें इन-बिल्ट 12kV एसी पावर सोर्स मेजरमेंट ब्रिज और एक रेफरेंस स्टैंडर्ड कैपेसिटर है।टच स्क्रीन के माध्यम से परीक्षण सेट का उपयोग करना आसान और संचालित करना आसान है।वायरिंग कनेक्शन सरल हैं और अनुभवहीन कर्मियों द्वारा भी संचालित किया जा सकता है।
इंसुलेशन पावर फैक्टर टेस्ट सेट TDC3100 हल्के वजन और पोर्टेबल है, जिसे एक व्यक्ति द्वारा दायर परीक्षण के लिए ले जाया जाता है।
TDC3100 इकाई में किसी भी परिचालन या अनजाने में होने वाली गलतियों का ध्यान रखने के लिए अंतर्निहित सुरक्षा सुरक्षा है।
मुख्य विशेषताएं
1) परीक्षण मानक: IEC60247
2) चयन योग्य परीक्षण मोड: यूएसटी, जीएसटी, जीएसटीजी
3) 12 केवी इन्सुलेशन पावर फैक्टर / अपव्यय कारक (तन∂) माप
4) 12 kV . पर 60 nF तक समाई मापन
5) सीवीटी अनुपात परीक्षण उपलब्ध (सटीकता वर्ग 1.0 या 3.0 के साथ सीवीटी के लिए उपयुक्त)
6) गंभीर हस्तक्षेप या शोर की स्थिति के तहत परीक्षण के लिए हस्तक्षेप दमन सर्किट
7) आसान और त्वरित संचालन के लिए टच स्क्रीन
8) परीक्षण परिणामों को सीधे प्रिंट करने के लिए अंतर्निर्मित थर्मल प्रिंटर
तकनीकी डाटा
टेस्ट मानक: IEC60247
आंतरिक एचवी आउटपुट: 0.5 ~ 12kV
आउटपुट सटीकता: ± (पढ़ना × 1%)
संकल्प: 100V
अधिकतम आउटपुट करंट: 200mA
क्षमता: 2000VA
स्व-उत्तेजना शक्ति का स्रोत: एसी 0~50V/15A
अपव्यय कारक (टीजीδ) मापन
मापने की सीमा: कोई सीमा नहीं
शुद्धता: ± (पढ़ना × 1% + 0.040%)
संकल्प: 0.001%
क्षमता (सीएक्स) मापन
मापने की सीमा: 15pF <सीएक्स <300nF
सीएक्स <60nF @12kV
सीएक्स <150nF @ 5kV
सीएक्स <300nF @ 1kV
सीवीटी परीक्षण के लिए सीएक्स <300nF
शुद्धता: ± (पढ़ना × 1% + 1.00pF)
संकल्प: 0.001pF (4 वैध डिजिटल)
CVT अनुपात परीक्षण (सटीकता वर्ग 1.0 या 3.0 के साथ CVT के लिए उपयुक्त)
मापने की सीमा: 10 ~ 10000
शुद्धता: 1%
आवृत्ति
एकल आवृत्ति: 50 हर्ट्ज या 60 हर्ट्ज
परिवर्तनीय आवृत्ति: 45 हर्ट्ज / 55 हर्ट्ज, 47.5 हर्ट्ज / 52.5 हर्ट्ज, 55 हर्ट्ज / 65 हर्ट्ज, 57.5 हर्ट्ज / 62.5 हर्ट्ज
अंतर्निहित थर्मल प्रिंटर परीक्षण के परिणाम मुद्रण के लिए
परीक्षण परिणामों के लिए USB इंटरफ़ेस डाउनलोड संग्रहण
डेटा संग्रहण: 200 परीक्षा परिणाम परीक्षक में संग्रहीत किए जा सकते हैं
बिजली की आपूर्ति: अनुकूलित (एसी 220V / 230V / 120V / 127V ± 10%, 1-चरण), 50 हर्ट्ज / 60 हर्ट्ज
पर्यावरण की स्थिति
भंडारण तापमान: -20 ℃ ~ 60 ℃
ऑपरेटिंग तापमान: -10 ℃ ~ 50 ℃
आर्द्रता: <90%
विविध
मेजबान का आयाम: 350x270mx270mm (13.78x10.62x10.63 इंच)
मेजबान का वजन: 22.8 किग्रा (50.27 पौंड)
सुरक्षा योग्यता और ईएमसी
सुरक्षा: IEC61010-1 . के अनुसार डिज़ाइन किया गया
ईएमसी: हल्का औद्योगिक आईईसी 61326
इंसुलेशन पावर फैक्टर टेस्ट सेट TDC3100 को बिजली संयंत्रों और सबस्टेशनों जैसे भारी विद्युत चुम्बकीय हस्तक्षेप वातावरण में बिजली / अपव्यय कारक और क्षमता को मापने के लिए डिज़ाइन किया गया है।
व्यक्ति से संपर्क करें: William Wang
दूरभाष: +86-18682083519
