OLTC ट्रांसफॉर्मर ऑन लोड टैप चेंजर टेस्टर 0-320ms अल्ट्रापोर्टेबल

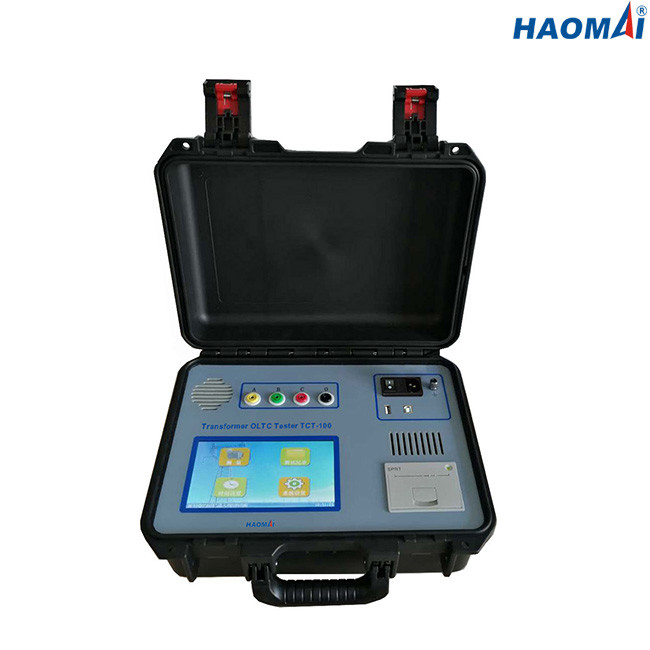

ट्रांसफार्मर OLTC परीक्षक

आदर्श: टीसीटी-100

बिजली ट्रांसफार्मर के ऑन-लोड टैप परिवर्तक का परीक्षण करने में सक्षम

ट्रांसफॉर्मर ओएलटीसी टेस्टर टीसीटी-100 का उपयोग पावर ट्रांसफॉर्मर के ऑन-लोड टैप चेंजर के ट्रांजिशन वेवफॉर्म, ट्रांजिशन टाइम, ट्रांजिशन रेजिस्टेंस और थ्री-फेज सिंक्रोनाइजेशन को मापने के लिए किया जाता है।

मुख्य विशेषताएं

1) संक्रमण तरंग, संक्रमण समय, संक्रमण प्रतिरोध और तीन चरण सिंक्रनाइज़ेशन को मापने में सक्षम

2) ऑपरेशन के लिए टच स्क्रीन

3) उच्च गति ए / डी रूपांतरण

4) 100kHz हाई स्पीड सैंपलिंग

5) स्वतंत्र वोल्टेज स्रोत और निरंतर वर्तमान स्रोत

6) यूएसबी इंटरफेस के माध्यम से परीक्षा परिणाम डाउनलोड करने में सक्षम

7) बिल्ट-इन प्रिंटर के माध्यम से सीधे परीक्षा परिणाम प्रिंट करने में सक्षम

तकनीकी डाटा

आउटपुट करंट: 1A, 0.5A, 0.2A

संक्रमण समय माप

रेंज: 0-320ms

सटीकता: ±0.1% पढ़ना ± 0.2ms

संक्रमण प्रतिरोध माप

रेंज: 0.3Ω-20Ω @ 1ए

5Ω-40Ω @ 0.5A

20Ω-100Ω @ 0.2A

सटीकता: ± 5% पढ़ना ± 0.1Ω

ओपन सर्किट वोल्टेज: 24V

7 इंच की एलसीडी स्क्रीन डिस्प्ले के लिए

परीक्षण के परिणाम डाउनलोड करने के लिए यूएसबी इंटरफ़ेस

बोर्ड पर परीक्षा परिणाम सहेजने में सक्षम

अंतर्निहित प्रिंटर सीधे परीक्षा परिणाम प्रिंट करने के लिए

बिजली की आपूर्ति: AC220V/230V±10%, 50Hz/60Hz

आयाम: 340x245x210 मिमी (13.39x9.65x8.27 इंच)

वजन: 7 किग्रा (15.43 पौंड)

पर्यावरण की स्थिति

भंडारण तापमान: -20 ℃ ~ 60 ℃

आर्द्रता: <90%

ऑपरेटिंग तापमान: -10 ℃ ~ 50 ℃

सुरक्षा योग्यता और ईएमसी

सुरक्षा: IEC61010-1 . के अनुसार डिज़ाइन किया गया

ईएमसी: हल्का औद्योगिक आईईसी 61326

ट्रांसफार्मर OLTC परीक्षक TCT-100 बिजली ट्रांसफार्मर के ऑन-लोड टैप चेंजर के परीक्षण के लिए विश्वसनीय उपकरण है।
