50.27 एलबी टैन डेल्टा पावर ट्रांसफार्मर टेस्ट सेट किट 12 केवी मल्टीफेस

समाई और अपव्यय कारक परीक्षण प्रणाली

आदर्श: TDC3100

क्षमता और शक्ति/अपव्यय कारक परीक्षण प्रणाली TDC3100, अर्थात् C&DF परीक्षण सेट, शक्ति/अपव्यय कारक और समाई को मापकर उच्च वोल्टेज उपकरण की इन्सुलेशन स्थिति का विश्लेषण करने के लिए शक्तिशाली परीक्षण प्रणाली है।

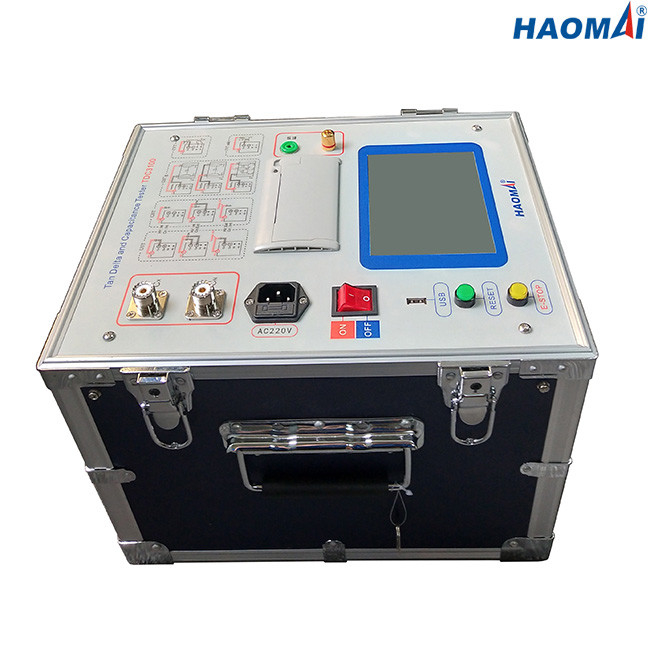

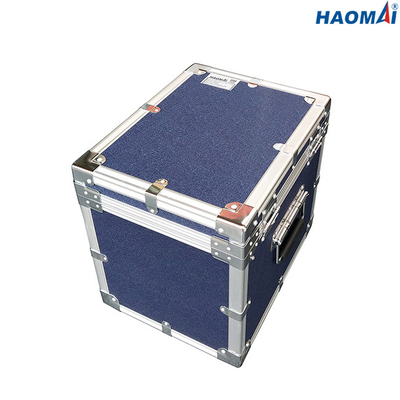

कैपेसिटेंस और पावर/डिसिपेशन फैक्टर टेस्ट सिस्टम TDC3100 22.8kg (50.27 lb) है, जिससे परीक्षण स्थानों पर परिवहन करना आसान हो जाता है।TDC3100 के पैनल पर टच स्क्रीन ऑपरेशन को आसान और तेज बनाती है।

मुख्य विशेषताएं

1) टेस्ट मानक: आईईसी 60247

2) चयन योग्य परीक्षण मोड: यूएसटी, जीएसटी, जीएसटीजी

3)10 केवी इन्सुलेशन पावर फैक्टर / अपव्यय कारक (तन∂) माप

4) 12 kV . पर 60 nF तक समाई मापन

5) सीवीटी अनुपात परीक्षण उपलब्ध (सटीकता वर्ग 1.0 या 3.0 के साथ सीवीटी के लिए उपयुक्त)

6) गंभीर हस्तक्षेप या शोर की स्थिति के तहत परीक्षण के लिए हस्तक्षेप दमन सर्किट

7) आसान और त्वरित संचालन के लिए टच स्क्रीन

8) सीधे परीक्षण के परिणामों को प्रिंट करने के लिए बिल्ट-इन थर्मल प्रिंटर

तकनीकी डाटा

टेस्ट मानक: IEC60247

आंतरिक एचवी आउटपुट: 0.5 ~ 12kV

आउटपुट सटीकता: ± (पढ़ना × 1%)

संकल्प: 100V

अधिकतम आउटपुट करंट: 200mA

क्षमता: 2000VA

स्व-उत्तेजना शक्ति का स्रोत: एसी 0~50V/15A

अपव्यय कारक (टीजीδ) मापन

मापने की सीमा: कोई सीमा नहीं

शुद्धता: ± (पढ़ना × 1% + 0.040%)

संकल्प: 0.001%

क्षमता (सीएक्स) मापन

मापने की सीमा: 15pF <सीएक्स <300nF

सीएक्स <60nF @12kV

सीएक्स <150nF @ 5kV

सीएक्स <300nF @ 1kV

सीवीटी परीक्षण के लिए सीएक्स <300nF

शुद्धता: ± (पढ़ना × 1% + 1.00pF)

संकल्प: 0.001pF (4 वैध डिजिटल)

CVT अनुपात परीक्षण (सटीकता वर्ग 1.0 या 3.0 के साथ CVT के लिए उपयुक्त)

मापने की सीमा: 10 ~ 10000

शुद्धता: 1%

आवृत्ति

एकल आवृत्ति: 50 हर्ट्ज या 60 हर्ट्ज

परिवर्तनीय आवृत्ति: 45 हर्ट्ज / 55 हर्ट्ज, 47.5 हर्ट्ज / 52.5 हर्ट्ज, 55 हर्ट्ज / 65 हर्ट्ज, 57.5 हर्ट्ज / 62.5 हर्ट्ज

अंतर्निहित थर्मल प्रिंटर परीक्षण के परिणाम मुद्रण के लिए

परीक्षण परिणामों के लिए USB इंटरफ़ेस डाउनलोड संग्रहण

डेटा संग्रहण: 200 परीक्षा परिणाम परीक्षक में संग्रहीत किए जा सकते हैं

बिजली की आपूर्ति: अनुकूलित (एसी 220V / 230V / 120V / 127V ± 10%, 1-चरण), 50 हर्ट्ज / 60 हर्ट्ज

पर्यावरण की स्थिति

भंडारण तापमान: -20 ℃ ~ 60 ℃

ऑपरेटिंग तापमान: -10 ℃ ~ 50 ℃

आर्द्रता: <90%

विविध

मेजबान का आयाम:350x270mx270mm (13.78x10.62x10.63 इंच)

मेजबान का वजन: 22.8 किग्रा (50.27 पौंड)

सुरक्षा योग्यता और ईएमसी

सुरक्षा: IEC61010-1 . के अनुसार डिज़ाइन किया गया

ईएमसी: हल्का औद्योगिक आईईसी 61326

कैपेसिटेंस और पावर/डिसिपेशन फैक्टर टेस्ट सिस्टम TDC3100 (C & DF टेस्ट सेट) TDC3100 ट्रांसफॉर्मर, सर्किट ब्रेकर, रोटेटिंग मशीन, केबल, CVT आदि के अपव्यय कारक (tgδ), पावर फैक्टर (PF) और कैपेसिटेंस (Cx) के परीक्षण के लिए विश्वसनीय परीक्षण उपकरण है। ..
