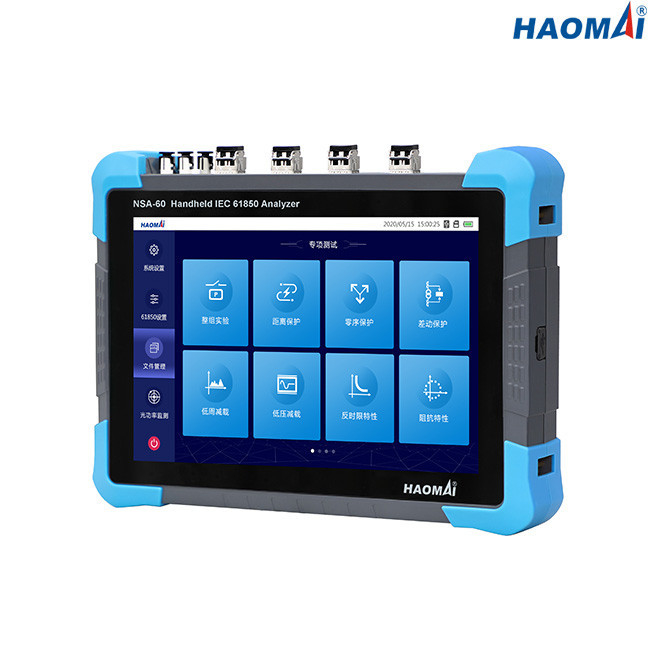

हैंडहेल्ड रिले आईईसी 61850 परीक्षण प्रणाली अल्ट्रापोर्टेबल लाइटवेट

हैंडहेल्ड आईईसी 61850 विश्लेषक

आदर्श: एनएसए-60

हैंडहेल्ड आईईसी 61850 विश्लेषक एनएसए -60 आईईसी 61850 मानक पर आधारित है और स्मार्ट सबस्टेशन में सुरक्षा उपकरणों, विलय इकाइयों और आईईडी के त्वरित परीक्षण के लिए उपयोग किया जाता है।यह व्यापक रूप से क्षेत्र डिबगिंग, सिस्टम संयुक्त डिबगिंग, गलती रखरखाव और अन्य अवसरों में उपयोग किया जाता है।

हैंडहेल्ड आईईसी 61850 विश्लेषक एनएसए -60 10.1 ”टच स्क्रीन के साथ पोर्टेबल नेटवर्क विश्लेषक है ताकि इंजीनियर इसे आईईडी की जांच के लिए सबस्टेशन में केवल अलग-अलग स्थानों पर ले जा सके, जटिल परीक्षण सेट और लैपटॉप, और अन्य परीक्षण सहायक उपकरण लेने की आवश्यकता नहीं है।

NSA-60 में बुनियादी सुरक्षा रिले परीक्षण, विभिन्न MU परीक्षण, SV/GOOSE भेजने और प्राप्त करने, SCD फ़ाइल आयात और विश्लेषण आदि के लिए कई परीक्षण मॉड्यूल हैं।

NSA-60 का उपयोग स्मार्ट सबस्टेशन में एक बहु-कार्यात्मक उपकरण के रूप में किया जा सकता है, जिसमें GOOSE, SV भेजना और प्राप्त करना, अन्य IED में ट्रैफ़िक प्रवाह जोड़ना, MU समय विलंब की जाँच करना, फाइबर पोर्ट की फाइबर शक्ति को मापना आदि शामिल हैं।

मुख्य विशेषताएं

एसओसी हार्डवेयर और लिनक्स सिस्टम प्लेटफॉर्म पर आधारित विकसित

IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044-7/8 FT3 के अनुरूप विभिन्न प्रकार के संदेशों का अनुकरण करने में सक्षम

●4-चैनल ऑप्टिकल डिजिटल संदेश एक साथ प्राप्त करना और भेजना,

विभिन्न ऑप्टिकल पोर्ट का सिंक्रोनस आउटपुट 0μs तक पहुंचता है, और SV सैंपलिंग का फैलाव 1μs से कम होता है

●स्वचालित कॉन्फ़िगरेशन को महसूस करें, SCD फ़ाइल आयात, टोपोलॉजी आरेख प्रदर्शन और फ़ाइल तुलना का समर्थन करें

समर्थन MU विलंब और विभिन्न MU समय तुल्यकालन परीक्षण

श्रृंखला में कनेक्टिंग सपोर्ट डिटेक्शन और एसवी सैंपलिंग वैल्यू सुपरपोजिशन हार्मोनिक आउटपुट

●संदेश प्रकार और यातायात निगरानी समारोह है

असामान्य संदेशों की क्षणिक रिकॉर्डिंग का समर्थन करें

ऑप्टिकल पावर मापन कार्य है

अंतर्निहित एसी परीक्षण, सेट अनुक्रम परीक्षण आदि। सुरक्षा रिले परीक्षण के लिए परीक्षण मॉड्यूल

4 बाइनरी इनपुट + 4 बाइनरी आउटपुट, सिंक्रोनस आउटपुट देरी <20μs

एमएमएस क्लाइंट और सर्वर का अनुकरण करने में सक्षम, सुरक्षा उपकरण की मूल्यांकन जांच और सेटअप स्थिति और सुरक्षा फ़ंक्शन स्थिति की निगरानी और संचालन, एक या अधिक आईईडी उपकरणों के समर्थन सिमुलेशन, दूरस्थ संदेश और टेलीमेट्री डेटा के एक साथ संचरण का एहसास

तकनीकी डाटा

फाइबर संचार इंटरफ़ेस

ऑप्टिकल सीरियल पोर्ट फाइबर पैरामीटर: मल्टी-मोड, एसटी इंटरफ़ेस, तरंग दैर्ध्य 850nm

ऑप्टिकल ईथरनेट पोर्ट फाइबर पैरामीटर: मल्टी-मोड, एलसी इंटरफेस, वेवलेंथ 1310nm

ट्रांसमिशन पावर: ≥-15dBm

संवेदनशीलता प्राप्त करना: ≤-30dBm

100M स्वतंत्र ऑप्टिकल नेटवर्क पोर्ट के 4 समूह, IEC61850-9-1/2 SM और GOOSE संदेशों का समर्थन करते हैं

मल्टीप्लेक्सिंग ऑप्टिकल सीरियल पोर्ट, FT3 / FT3LE ऑप्टिकल डिजिटल संदेश प्राप्त करने और भेजने, IRIG-B कोड प्राप्त करने और भेजने और PPS टाइमिंग फ़ंक्शन का समर्थन करता है

ऑप्टिकल लिंक मापन और डायग्नोस्टिक फंक्शन टेस्ट के लिए ईथरनेट ऑप्टिकल पावर मापन पोर्ट

बाइनरी इनपुट/आउटपुट

बाइनरी इनपुट: 4

बाइनरी आउटपुट: 4

विविध

आयाम: 235 मिमी × 175 मिमी × 50 मिमी (एलएक्सडब्ल्यूएक्सएच)

वजन: 2.0 किग्रा

बिजली की आपूर्ति

बिल्ट-इन लिथियम बैटरी (9600mAh)

चार्जर: 100 ~ 240VAC इनपुट, 50/60 हर्ट्ज

पर्यावरण की स्थिति

◆सामान्य कार्य तापमान: -5~45℃

कार्य तापमान सीमा: -10 ~ 50 ℃

भंडारण और परिवहन: -25 ~ 70 ℃

सापेक्ष आर्द्रता: 5%~95%

वायुमंडलीय प्रेस: ​​86~106KPa

हैंडहेल्ड आईईसी 61850 विश्लेषक एनएसए -60 स्मार्ट सबस्टेशन में शक्तिशाली परीक्षण उपकरण है।
