उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HAOMAI |
प्रमाणन: | ISO9001:2015 |
मॉडल संख्या: | रिलेस्टार-6000डी |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | negotiation |
पैकेजिंग विवरण: | ट्रांसपोर्ट केस + प्लाईवुड केस |
प्रसव के समय: | 10-15 कार्य दिवस |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | प्रति माह 400 सेट |
प्रोडक्ट का नाम: | आईईसी 61850 टेस्ट सेट, डिजिटल रिले टेस्ट किट | परीक्षण की गई वस्तुएं: | आईईसी 61850-आधारित सुरक्षा उपकरण और एमयू |
---|---|---|---|
आईईसी 61850 नमूना मूल्य परीक्षण: | उपलब्ध | हंस परीक्षण: | उपलब्ध |
समय तुल्यकालन के चार तरीके: | उपलब्ध | कार्यवाही: | स्थानीय मोड + पीसी मोड |
हाई लाइट: | HAOMAI IEC 61850 परीक्षण,मल्टीमोड IEC 61850 परीक्षण,8.82 Lb सुरक्षा रिले परीक्षण उपकरण |

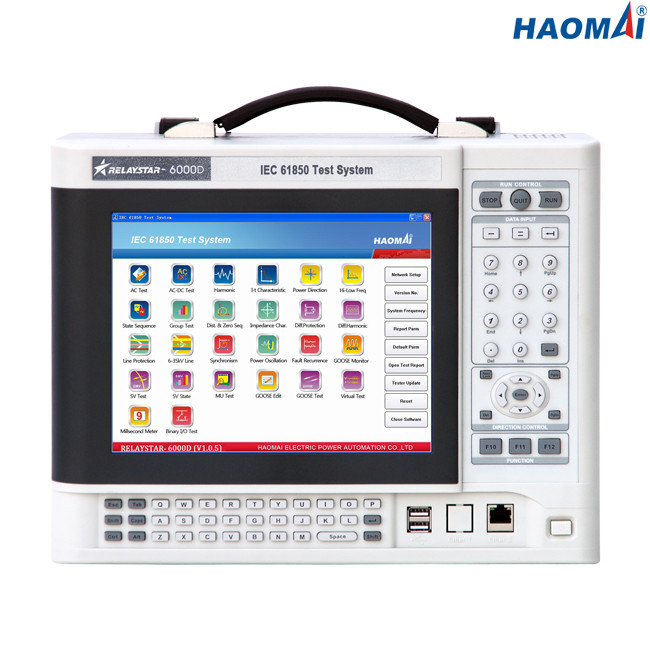

आईईसी 61850 टेस्ट सिस्टम
आदर्श: रिलेस्टार-6000डी
RELAYSTAR-6000D नई पीढ़ी का परीक्षण सेट है जो IEC 61850-आधारित सुरक्षा उपकरणों और मर्जिंग यूनिट को समर्पित है।यह विभिन्न प्रकार के संदेशों का अनुकरण कर सकता है जो IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044-7/8 FT3 के अनुरूप हैं।
IEC 61850 टेस्ट सिस्टम RELAYSTAR-6000D या तो एम्बेडेड औद्योगिक पीसी द्वारा 9.7-इंच टच स्क्रीन के साथ या पीसी पर चलने वाले टेस्ट सॉफ्टवेयर द्वारा संचालित किया जा सकता है।
समय तुल्यकालन मोड GPS, IRIG-B कोड और IEEE1588 को RELAYSTAR-6000D के साथ आपूर्ति की जाती है, जो सबस्टेशन को आंतरिक डिबगिंग और सबस्टेशन से सबस्टेशन संयुक्त डिबगिंग उपलब्ध कराता है।
मुख्य विशेषताएं
आईईसी 61850-आधारित सुरक्षा उपकरणों और एमयू का परीक्षण किया जा सकता है
एंबेडेड औद्योगिक पीसी 9.7 इंच टच स्क्रीन के साथ
स्थानीय परीक्षण और पीसी दूरस्थ परीक्षण दोनों उपलब्ध हैं
IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044-7/8 FT3 के अनुरूप विभिन्न प्रकार के संदेशों का अनुकरण करने में सक्षम
●12 निम्न स्तर के एनालॉग आउटपुट
चार बार सिंक्रोनाइज़ेशन मोड: इन-बिल्ट GPS, IRIG-B कोड, PPS और IEEE1588
छोटे आकार और हल्के वजन (केवल 4kg / 8.82lb)
तकनीकी डाटा
ईथरनेट संचार इंटरफेस
तरीका | 10/100 बेस-टेक्सास (10/100 एमबीटी, मुड़-जोड़ी, ऑटो-क्रॉसओवर) |
पोर्ट की संख्या | 2 |
इंटरफ़ेस का प्रकार | आरजे 45 |
स्थिति संकेत | एल.ई.डी. बत्तियां |
ऑप्टिकल फाइबर संचार इंटरफेस
तरीका | 100Base-FX (100Mbit, ऑप्टिकल फाइबर, पूर्ण द्वैध) |
पोर्ट की संख्या | 16 |
इंटरफ़ेस का प्रकार | अनुसूचित जनजाति |
फाइबर प्रकार | 62.5/125μm (बहु-मोड फाइबर) |
वेवलेंथ | 1310एनएम |
संचरण दूरी | > 1 किमी |
स्थिति संकेत | एल.ई.डी. बत्तियां |
FT3 इंटरफेस
पोर्ट की संख्या | 10 (8 संचारण के लिए, 2 प्राप्त करने के लिए) |
इंटरफ़ेस का प्रकार | अनुसूचित जनजाति |
फाइबर प्रकार | 62.5/125μm (बहु-मोड फाइबर) |
वेवलेंथ | 850nm |
निम्न स्तर के एनालॉग आउटपुट
आउटपुट की संख्या | 12 |
रेंज निर्धारण | एसी: 0 ~ 7.07 वीआरएम;डीसी: 0 ~ 10 वी |
अधिकतम पर वर्तमान।बोझ | 1mA |
शुद्धता | <0.05% |
संकल्प | 250μV |
विरूपण (THD+N) | <0.1% |
आवृत्ति | साइनसॉइडल सिग्नल: 10 ~ 1000 हर्ट्ज |
क्षणिक संकेत: डीसी ~ 10.0kHz | |
शुद्धता: <0.002% (बिजली आवृत्ति के तहत, त्रुटि 1mHz) | |
संकल्प: 0.001 हर्ट्ज | |
अवस्था | चरण कोण की सीमा: 0 ~ 359।9° |
शुद्धता: <0.1 डिग्री, 50/60 हर्ट्ज | |
संकल्प: ± 0.01 डिग्री |
बाइनरी इनपुट
संख्या | 10 |
प्रकार | संभावित-मुक्त संपर्क या निष्क्रिय संपर्क (स्वचालित पहचान) |
दहलीज विशेषताएं | "0": 0~6V;"1":12वी~250वी |
बाइनरी आउटपुट
संख्या | 4 |
प्रकार | निष्क्रिय संपर्क (तेजी से संपर्क आउटपुट वैकल्पिक) |
ब्रेक क्षमता | 250VAC / 0.5A;250VDC / 0.2A |
बिजली की आपूर्ति
नाममात्र इनपुट वोल्टेज | अनुकूलित (AC230V / 120V ± 10%, 1-चरण) |
नाममात्र आवृत्ति | 50/60 हर्ट्ज |
मूल्यांकन वर्तमान | 10A 230V / 12A 120V . पर |
संबंध | मानक एसी सॉकेट (आईईसी 60320) |
पर्यावरण की स्थिति
प्रचालन तापमान | 0 ... +50 डिग्री सेल्सियस (+32 ... +122 डिग्री फारेनहाइट) |
भंडारण तापमान | -25 ... +70 डिग्री सेल्सियस (-13 ... +158 डिग्री फारेनहाइट) |
आर्द्रता सीमा | सापेक्षिक आर्द्रता 5 ... 95%, गैर संघनक |
कंपन | आईईसी 60068-2-6(20मी/से2 पर 10 ... 150 हर्ट्ज) |
विविध
वज़न | 4 किग्रा (8.82 पौंड) |
आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना) | 345 × 135 × 270 मिमी (13.58x5.31x10.63 इंच) |
IEC 61850 प्रोटेक्शन रिले टेस्ट सिस्टम RELAYSTAR-6000D परीक्षण के तहत उपकरणों के साथ इंटरफेस करने के लिए GOOSE और सैंपल वैल्यू के वास्तविक समय संचार विधियों पर केंद्रित है।
