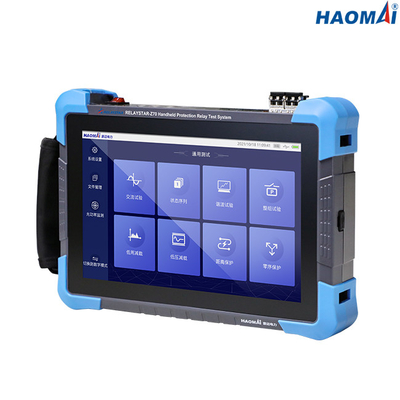

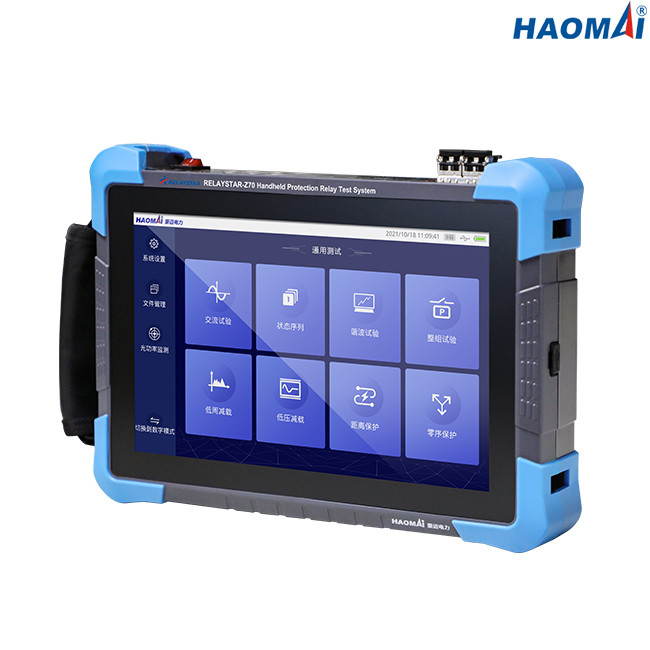

सुरक्षा रिले आईईसी 61850 परीक्षण सेट 3 चरण 2.7 किग्रा हैंडहेल्ड

सुरक्षा रिले आईईसी 61850 परीक्षण सेट 3 चरण 2.7 किग्रा हैंडहेल्ड

  • सुरक्षा रिले आईईसी 61850 परीक्षण सेट 3 चरण 2.7 किग्रा हैंडहेल्ड
सुरक्षा रिले आईईसी 61850 परीक्षण सेट 3 चरण 2.7 किग्रा हैंडहेल्ड
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HAOMAI
प्रमाणन: ISO9001:2015
मॉडल संख्या: रिलेस्टार-जेड70
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: negotiation
पैकेजिंग विवरण: ट्रांसपोर्ट केस + कार्टन
प्रसव के समय: 10-15 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: प्रति माह 400 सेट
संपर्क करें
विस्तृत उत्पाद विवरण
प्रोडक्ट का नाम: पोर्टेबल रिले टेस्टर, डिजिटल रिले टेस्ट किट, आईईसी 61850 परीक्षण मौजूदा उत्पादन: 3x0…10ए
वोल्टेज आउटपुट: 3x0…120वी आउटपुट सटीकता: एसी आउटपुट के लिए ≤0.1%
आईईसी 61850 परीक्षण: उपलब्ध कार्यवाही: 10.1 इंच की टच स्क्रीन
हाई लाइट:

3 चरण IEC 61850 परीक्षण

,

2.7kg IEC 61850 परीक्षण

,

हाथ में सुरक्षा रिले परीक्षण सेट

आईईसी 61850 परीक्षण के साथ हैंडहेल्ड प्रोटेक्शन रिले टेस्ट सेट
आदर्श: रिलेस्टार-जेड70
हैंडहेल्ड प्रोटेक्शन रिले टेस्ट सेट RELAYSTAR-Z70 पारंपरिक सबस्टेशन और डिजिटल सबस्टेशन कमीशनिंग परीक्षण और रखरखाव दोनों के लिए डिज़ाइन किया गया है।यह पारंपरिक सुरक्षा रिले के परीक्षण के लिए 3-चरण वर्तमान (3x0… 10A) और 3-चरण वोल्टेज (3x0… 120V) का उत्पादन कर सकता है।ऑप्टिकल डिजिटल भाग की इसकी प्रणाली IEC61850 प्रोटोकॉल के आधार पर विकसित की गई है, जो SV/GOOSE संदेश प्राप्त करने, भेजने और विश्लेषण का समर्थन करती है।
RELAYSTAR-Z70 बहुत सुविधाजनक और पोर्टेबल नेटवर्क परीक्षण सेट है जो 10.1 इंच की टच स्क्रीन के साथ है ताकि इंजीनियर इसे केवल आईईडी के लिए सबस्टेशन में अलग-अलग स्थानों पर ले जा सके, जटिल परीक्षण सेट और लैपटॉप, और अन्य परीक्षण सहायक उपकरण लेने की आवश्यकता नहीं है। .
RELAYSTAR-Z70 में सुरक्षा रिले परीक्षण, MU परीक्षण, SV / GOOSE भेजने, प्राप्त करने और विश्लेषण, SCD फ़ाइल आयात और विश्लेषण आदि के लिए प्रचुर मात्रा में परीक्षण मॉड्यूल हैं।
RELAYSTAR-Z70 का उपयोग डिजिटल सबस्टेशन में अन्य IED के परीक्षण के लिए एक बहु-कार्यात्मक उपकरण के रूप में किया जा सकता है, जिसमें GOOSE, SV भेजना और प्राप्त करना, स्विच या अन्य IED में ट्रैफ़िक प्रवाह जोड़ना, MU समय विलंब की जाँच करना, फाइबर शक्ति को मापना शामिल है। फाइबर बंदरगाहों आदि के

मुख्य विशेषताएं
1) ऑपरेशन के लिए 10.1-इंच उच्च रिज़ॉल्यूशन टच स्क्रीन
2) एसओसी हार्डवेयर प्लेटफॉर्म और एम्बेडेड लिनक्स सिस्टम डेवलपमेंट के आधार पर
3) पारंपरिक सुरक्षा रिले के परीक्षण के लिए 3-चरण वर्तमान (3x0… 10A) + 3-चरण वोल्टेज (3x0… 120V) आउटपुट
4) IEC61850-9-1/9-2/9-2LE, FT3/FT3LE, GOOSE और अन्य ऑप्टिकल डिजिटल संदेश मानकों का अनुपालन करें
5) 36 ऑप्टिकल डिजिटल SV/GOOSE चैनल कॉन्फ़िगर करें
6) समर्थन 100M ऑप्टिकल नेटवर्क इंटरफ़ेस मॉड्यूल
7) समर्थन FT3 ऑप्टिकल सीरियल पोर्ट मॉड्यूल
8) IRIG-B टाइम सिंक्रोनाइज़ेशन का समर्थन करें
9) ऑप्टिकल पावर और नेटवर्क ऑप्टिकल डिजिटल पैकेट की रीयल-टाइम मॉनिटरिंग
10) मानक एससीएल फ़ाइल आयात का समर्थन करें, आवश्यक डिवाइस इंस्टेंस कॉन्फ़िगरेशन जानकारी निकालें, और एक-क्लिक पार्सिंग द्वारा टोपोलॉजी उत्पन्न करें

तकनीकी डाटा
सामान्य वर्तमान और वोल्टेज आउटपुट

वर्तमान जनरेटररेंज निर्धारण3-चरण एसी (एलएन): 3x0… 10A
डीसी (एलएन): 3x0… ± 2 ए
शक्तिअधिकतम30वीए
शुद्धताएसी: 0.1%
डीसी: 0.2%
संकल्प1mA
वोल्टेज जेनरेटररेंज निर्धारण3-चरण एसी (एलएन): 3x0… 120V
डीसी (एलएन): 3x0… ± 170V
शक्तिअधिकतम30वीए
शुद्धताएसी: 0.1%
डीसी: 0.2%
संकल्प1mV
सामान्य जेनरेटरआवृत्तिरेंज: 10 ~ 1200 हर्ट्ज
सटीकता: 0.001 हर्ट्ज
संकल्प: 0.001 हर्ट्ज
अवस्थारेंज: 0° ~+360°
सटीकता: 0.01°
संकल्प: 0.01 डिग्री
लयबद्धसुपरपोजिशन ऑर्डर: 1 ~ 24 गुना
विरूपण: ≤0.5%


ईथरनेट संचार इंटरफेस

तरीका10/100 बेस-टेक्सास (10/100 एमबीटी, मुड़-जोड़ी, ऑटो-क्रॉसओवर)
पोर्ट की संख्या1
इंटरफ़ेस का प्रकारआरजे 45
स्थिति संकेतएल.ई.डी. बत्तियां


ऑप्टिकल फाइबर संचार इंटरफेस

तरीका100Base-FX (100Mbit, ऑप्टिकल फाइबर, पूर्ण द्वैध)
पोर्ट की संख्या2
इंटरफ़ेस का प्रकारनियंत्रण रेखा
फाइबर प्रकार62.5/125μm (बहु-मोड फाइबर)
वेवलेंथ1310एनएम
संचरण दूरी> 1 किमी
स्थिति संकेतएल.ई.डी. बत्तियां


FT3 इंटरफेस

पोर्ट की संख्या2 (1 प्रेषण के लिए, 1 प्राप्त करने के लिए)
इंटरफ़ेस का प्रकारअनुसूचित जनजाति
फाइबर प्रकार62.5/125μm (बहु-मोड फाइबर)
वेवलेंथ850nm


बाइनरी इनपुट

संख्या2
प्रकारसंभावित-मुक्त संपर्क या निष्क्रिय संपर्क (स्वचालित पहचान)
दहलीज विशेषताएं"0": 0~6V;"1":12वी~250वी


बाइनरी आउटपुट

संख्या2
प्रकारनिष्क्रिय संपर्क
ब्रेक क्षमता250VAC / 0.5A;250VDC / 0.2A


बिजली की आपूर्ति

एडेप्टर के लिए इनपुटएसी 100V ~ 240V, 50/60 हर्ट्ज
एडेप्टर का आउटपुटडीसी 15 वी / 3 ए
बिल्ट-इन लिथियम बैटरी7.4 वी, 9600 एमएएच
लगातार काम करने का समय8 घंटे से अधिक


विविध

वज़न2.7 किग्रा (पौंड)
आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना)270 × 210 × 64 मिमी (x11.61x9.84 इंच)


हैंडहेल्ड प्रोटेक्शन रिले टेस्ट सेट RELAYSTAR-Z70 पारंपरिक सुरक्षा रिले, IEC 61850-आधारित सुरक्षा उपकरणों और IED के लिए बहुक्रियाशील परीक्षण सेट है।
