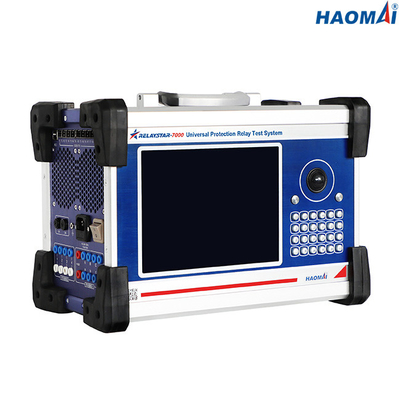

ISO9001 बहुक्रियाशील IEC 61850 परीक्षण, 150V सुरक्षा रिले परीक्षण किट

ISO9001 बहुक्रियाशील IEC 61850 परीक्षण, 150V सुरक्षा रिले परीक्षण किट

  • ISO9001 बहुक्रियाशील IEC 61850 परीक्षण, 150V सुरक्षा रिले परीक्षण किट
ISO9001 बहुक्रियाशील IEC 61850 परीक्षण, 150V सुरक्षा रिले परीक्षण किट
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HAOMAI
प्रमाणन: ISO9001:2015, Type Test Report, Calibration Report
मॉडल संख्या: रिलेस्टार-7000
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: negotiation
पैकेजिंग विवरण: ट्रांसपोर्ट केस + प्लाईवुड केस
प्रसव के समय: 10-15 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: प्रति माह 400 सेट
संपर्क करें
विस्तृत उत्पाद विवरण
प्रोडक्ट का नाम: सुरक्षा रिले टेस्ट सेट, रिले टेस्ट किट, रिले टेस्ट सिस्टम मौजूदा उत्पादन: 6x0…30ए
वोल्टेज आउटपुट: 6x0…150V आउटपुट सटीकता: एसी आउटपुट के लिए ≤0.1%
आईईसी 61850 परीक्षण: उपलब्ध कार्यवाही: स्थानीय मोड + पीसी मोड
हाई लाइट:

ISO9001 IEC 61850 परीक्षण

,

बहुक्रियाशील IEC 61850 परीक्षण

,

150V सुरक्षा रिले परीक्षण किट

यूनिवर्सल प्रोटेक्शन रिले टेस्ट सिस्टम आईईसी 61850 टेस्टिंग का अनुपालन करता है



आदर्श: रिलेस्टार-7000

RELAYSTAR-7000 IEC61850 SV और GOOSE का अनुपालन करने वाली बहुक्रियाशील सुरक्षा रिले परीक्षण प्रणाली है।यह पारंपरिक सुरक्षा रिले, जैसे पुराने इलेक्ट्रोमैकेनिकल प्रकार और माइक्रोप्रोसेसर-आधारित प्रकार का परीक्षण करने के लिए 6-चरण वर्तमान (6×0…30A) और 6-चरण वोल्टेज (6×0…150V) का उत्पादन कर सकता है।RELAYSTAR-7000 IEC 61850 प्रोटोकॉल का उपयोग करके रिले और सबस्टेशन के परीक्षण के लिए आदर्श उपकरण के रूप में भी हो सकता है, जो IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044- का अनुपालन करने वाले विभिन्न प्रकार के संदेशों का अनुकरण कर सकता है। 7/8 एफटी3.

RELAYSTAR-7000 का उपयोग क्षणिक परीक्षण करने के लिए किया जा सकता है।RELAYSTAR-7000 IEEE-C37.111, COMTRADE मानक प्रारूप में डिजिटल रूप से रिकॉर्ड किए गए दोषों को फिर से चलाकर स्वीकृति या समस्या निवारण परीक्षण कर सकता है।



मुख्य विशेषताएं

1) एकीकृत बहु-चरण सुरक्षा रिले परीक्षण प्रणाली

2) सहज उच्च संकल्प ग्राफिक स्क्रीन का उपयोग करके स्टैंड-अलोन ऑपरेशन, संचालित करने के लिए किसी पीसी की आवश्यकता नहीं है

3) स्थानीय परीक्षण और पीसी रिमोट टेस्ट दोनों उपलब्ध हैं

4) डिजिटल इनपुट और आउटपुट

5) इन-बिल्ट वेवफॉर्म मॉनिटरिंग और रिकॉर्डिंग

6) GPS या IRIG-B . के साथ एंड टू एंड टेस्ट

7) आईईसी 61850 परीक्षण क्षमता



तकनीकी डाटा

सामान्य वर्तमान और वोल्टेज आउटपुट

वर्तमान जनरेटर रेंज निर्धारण 6-चरण एसी (एलएन): 6x0… 30A
डीसी (एलएन): 6x0… ± 10 ए
शक्ति 6-चरण एसी (एलएन): 6x450VA 30A . पर
डीसी (एलएन): 6x120VA 10A . पर
शुद्धता एसी: ± 1 एमए (≤0.2 ए), ≤0.1% (0.2 ~ 30 ए)
डीसी: ± 5 एमए (0.2 ~ 0.5 ए), ≤0.2% (0.5 ~ 10 ए)
संकल्प 1mA
वोल्टेज जेनरेटर रेंज निर्धारण 6-चरण एसी (एलएन): 6x0… 150V
डीसी (एलएन): 6x0… ± 160V
शक्ति 6-चरण एसी (एलएन): 150V . पर 6x80VA
डीसी (एलएन): 160V . पर 6x80VA
शुद्धता एसी: ± 2 एमवी (0.2 ~ 2 वी), ≤0.1% (2 ~ 150 वी)
डीसी: ± 10 एमवी (0.5 ~ 5 वी), ≤0.2% (5 ~ 160 वी)
संकल्प 1mV
सामान्य जेनरेटर आवृत्ति रेंज: 0 ~ 1200 हर्ट्ज
सटीकता: <1 मेगाहर्ट्ज (0 ~ 65 हर्ट्ज), <10 मेगाहर्ट्ज (65 ~ 450 हर्ट्ज), <20 मेगाहर्ट्ज (450 ~ 1200 हर्ट्ज)
संकल्प: 0.001 हर्ट्ज
अवस्था रेंज: -360° ~+360°
सटीकता: 0.1°
संकल्प: 0.01 डिग्री
लयबद्ध सुपरपोजिशन ऑर्डर: 2 ~ 24 गुना
विरूपण: ≤0.5%



ईथरनेट संचार इंटरफेस

तरीका 10/100 बेस-टेक्सास (10/100 एमबीटी, मुड़-जोड़ी, ऑटो-क्रॉसओवर)
पोर्ट की संख्या 2
इंटरफ़ेस का प्रकार आरजे 45
स्थिति संकेत एल.ई.डी. बत्तियां



ऑप्टिकल फाइबर संचार इंटरफेस

तरीका 100Base-FX (100Mbit, ऑप्टिकल फाइबर, पूर्ण द्वैध)
पोर्ट की संख्या 8
इंटरफ़ेस का प्रकार नियंत्रण रेखा
फाइबर प्रकार 62.5/125μm (बहु-मोड फाइबर)
वेवलेंथ 1310एनएम
संचरण दूरी > 1 किमी
स्थिति संकेत एल.ई.डी. बत्तियां



FT3 इंटरफेस

पोर्ट की संख्या 9 (8 संचारण के लिए, 1 प्राप्त करने के लिए)
इंटरफ़ेस का प्रकार अनुसूचित जनजाति
फाइबर प्रकार 62.5/125μm (बहु-मोड फाइबर)
वेवलेंथ 850nm



बाइनरी इनपुट

संख्या 8
प्रकार संभावित-मुक्त संपर्क या निष्क्रिय संपर्क (स्वचालित पहचान)
दहलीज विशेषताएं "0": 0~6V;"1":12वी~250वी



बाइनरी आउटपुट

संख्या 4
प्रकार निष्क्रिय संपर्क
ब्रेक क्षमता 250VAC / 0.5A;250VDC / 0.2A



अंतर्निर्मित निगरानी और रिकॉर्डिंग

निगरानी धाराएं और वोल्टेज आउटपुट
रिकॉर्डिंग एनालॉग आउटपुट, बाइनरी इनपुट/आउटपुट स्थिति
तरीका वास्तविक समय की निगरानी, ​​​​कोई बाहरी तारों की आवश्यकता नहीं है
रिकॉर्डिंग लंबाई असीमित (आंतरिक मेमोरी भर जाने तक)



बिजली की आपूर्ति

नाममात्र इनपुट वोल्टेज अनुकूलित (AC230V / 120V ± 10%, 1-चरण)
नाममात्र आवृत्ति 50/60 हर्ट्ज
मूल्यांकन वर्तमान 10A 230V / 12A 120V . पर
संबंध मानक एसी सॉकेट (आईईसी 60320)



पर्यावरण की स्थिति

प्रचालन तापमान 0 ... +50 डिग्री सेल्सियस (+32 ... +122 डिग्री फारेनहाइट)
भंडारण तापमान -25 ... +70 डिग्री सेल्सियस (-13 ... +158 डिग्री फारेनहाइट)
आर्द्रता सीमा सापेक्षिक आर्द्रता 5 ... 95%, गैर संघनक
कंपन आईईसी 60068-2-6(20मी/से2 पर 10 ... 150 हर्ट्ज)



विविध

वज़न 19.5 किग्रा (42.99 पाउंड)
आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना) 405×295×250mm(15.94x11.61x9.84 इंच)



RELAYSTAR-7000 IEC61850 परीक्षण का अनुपालन करने वाली बहुक्रियाशील सुरक्षा रिले परीक्षण प्रणाली है, जो न केवल पारंपरिक सुरक्षा रिले का परीक्षण कर सकती है, बल्कि IEC 61850-9-1/9-2/9-2LE, GOOSE का अनुपालन करने वाले विभिन्न प्रकार के संदेशों का अनुकरण भी कर सकती है। , आईईसी 60044-7/8 एफटी3.
