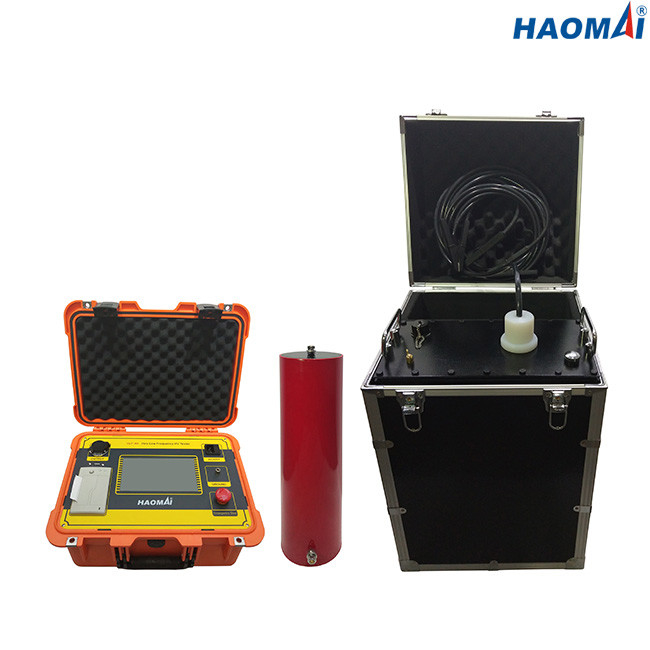

80kV उच्च वोल्टेज HV केबल परीक्षण उपकरण 0.1Hz अल्ट्रापोर्टेबल

80kV उच्च वोल्टेज HV केबल परीक्षण उपकरण 0.1Hz अल्ट्रापोर्टेबल

  • 80kV उच्च वोल्टेज HV केबल परीक्षण उपकरण 0.1Hz अल्ट्रापोर्टेबल
80kV उच्च वोल्टेज HV केबल परीक्षण उपकरण 0.1Hz अल्ट्रापोर्टेबल
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HAOMAI
प्रमाणन: ISO9001:2015
मॉडल संख्या: वीएलएफ-80
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: negotiation
पैकेजिंग विवरण: ट्रांसपोर्ट केस + प्लाईवुड केस
प्रसव के समय: 10-15 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: प्रति माह 400 सेट
संपर्क करें
विस्तृत उत्पाद विवरण
प्रोडक्ट का नाम: वीएलएफ परीक्षक, वीएलएफ हिपोट परीक्षक, वीएलएफ एचवी परीक्षक Max. मैक्स। Output Voltage आउटपुट वोल्टेज: 80kV (पीक वैल्यू)
आउटपुट फ़्रिक्वेंसी: 0.1 हर्ट्ज, 0.05 हर्ट्ज, 0.02 हर्ट्ज माप की सटीकता: 3%
वोल्टेज तरंग विरूपण: 5% कार्यवाही: 7 इंच की टच स्क्रीन
हाई लाइट:

80kV HV केबल परीक्षण उपकरण

,

0.1Hz HV केबल परीक्षण उपकरण

,

अल्ट्रापोर्टेबल उच्च वोल्टेज केबल परीक्षण उपकरण

बहुत कम आवृत्ति हिपोट परीक्षक



आदर्श: वीएलएफ-80

VLF का मतलब बहुत कम आवृत्ति है।वीएलएफ हिपोट टेस्टर एक एसी आउटपुट हाई वोल्टेज इंस्ट्रूमेंट है।वीएलएफ एचवी परीक्षक पारंपरिक एसी परीक्षण सेट के 50/60 हर्ट्ज आउटपुट की तुलना में साइनसॉइडल एसी वोल्टेज प्रदान करता है लेकिन 0.1 हर्ट्ज-0.02 हर्ट्ज पर।यह अभी भी एक एसी वोल्टेज है जिसमें हर आधे चक्र में साइनसॉइडल पोलरिटी रिवर्सल होता है।

वीएलएफ हिपोट टेस्टर का उपयोग केबल और रोटेटिंग मशीनरी (मोटर / जेनरेटर) जैसे उच्च कैपेसिटेंस लोड के परीक्षण के लिए किया जाता है।एक एसी स्रोत की आवृत्ति जितनी कम होगी, एक कैपेसिटिव लोड पर वोल्टेज लागू करने के लिए आवश्यक वर्तमान और शक्ति उतनी ही कम होगी।

वीएलएफ हिपोट टेस्टर का मुख्य उपयोग मध्यम और उच्च वोल्टेज परिरक्षित बिजली केबलों का परीक्षण करना है।स्थापना या मरम्मत के बाद केबल को सत्यापित करने के लिए यह विशेष रूप से मूल्यवान है।परीक्षण के दौरान दोषों को विफल करने के लिए वीएलएफ का उपयोग करें, गलती का पता लगाएं, मरम्मत या प्रतिस्थापन करें, और एक बेहतर केबल के साथ छोड़ दें।

वीएलएफ हिपोट टेस्टर बड़ी घूर्णन मशीनरी (मोटर/जेनरेटर) के परीक्षण के लिए भी बहुत उपयोगी है, क्योंकि यह फील्ड टेस्टिंग कॉइल्स की एक पोर्टेबल और किफायती विधि प्रदान करता है और आईईईई 433-2009 मानक द्वारा निर्दिष्ट किया जाता है।



मुख्य विशेषताएं

आउटपुट आवृत्ति: 0.1Hz, 0.05Hz, 0.02Hz

वर्तमान, वोल्टेज और तरंग डेटा को सीधे उच्च-वोल्टेज पक्ष से नमूना लिया जाता है, जो सटीक डेटा सुनिश्चित करता है।

ओवरवॉल्टेज संरक्षण समारोह के साथ।जब आउटपुट सेट वोल्टेज सीमा से अधिक हो जाता है, तो उपकरण सुरक्षा के लिए रुक जाएगा, और कार्रवाई का समय 20ms से कम है।

उच्च और निम्न वोल्टेज डबल सुरक्षा के लिए ओवरकुरेंट संरक्षण समारोह के साथ।उच्च वोल्टेज पक्ष को सटीक स्टॉप प्रोटेक्शन वैल्यू के अनुसार सेट किया जा सकता है।जब लो-वोल्टेज साइड पर करंट रेटेड करंट से अधिक हो जाता है, तो इसे सुरक्षा के लिए रोक दिया जाएगा, और ऑपरेशन का समय 20ms से कम है।

उच्च वोल्टेज आउटपुट सुरक्षा रोकनेवाला बूस्टर बॉडी में डिज़ाइन किया गया है, इसलिए बाहर किसी अन्य सुरक्षा अवरोधक को जोड़ने की कोई आवश्यकता नहीं है।

उच्च और निम्न वोल्टेज बंद लूप नकारात्मक प्रतिक्रिया नियंत्रण सर्किट को अपनाया जाता है, इसलिए आउटपुट में कोई समाई वृद्धि प्रभाव नहीं होता है।

परीक्षण के परिणाम परीक्षक में सहेजे जा सकते हैं।

परीक्षण के परिणाम अंतर्निर्मित थर्मल प्रिंटर के माध्यम से मुद्रित किए जा सकते हैं।



तकनीकी डाटा

1) आउटपुट रेटेड वोल्टेज: 80kV / 30mA (पीक वैल्यू)

2) आउटपुट आवृत्ति: 0.1 हर्ट्ज, 0.05 हर्ट्ज, 0.02 हर्ट्ज

3) भार क्षमता:

0.1 हर्ट्ज, अधिकतम।1.1μF

0.05 हर्ट्ज, अधिकतम।2.2μF

0.02 हर्ट्ज, अधिकतम।5.5μF

4) मापन सटीकता: 3%

5) वोल्टेज सकारात्मक और नकारात्मक शिखर मूल्य त्रुटि: ≤3%

6) वोल्टेज तरंग विरूपण: 5%

7) काम करने की स्थिति

तापमान: -10 ℃ ~ + 40 ℃

आर्द्रता: 85%आरएच

8) बिजली की आपूर्ति: AC220V ± 10%, 50/60 हर्ट्ज



वेरी लो फ्रिक्वेंसी हिपोट टेस्टर वीएलएफ-80 पावर केबल या रोटेटिंग मशीनरी (मोटर/जनरेटर) को 0.1 हर्ट्ज, 0.05 हर्ट्ज या 0.02 हर्ट्ज पर मापने के लिए शक्तिशाली परीक्षण उपकरण है।



सम्पर्क करने का विवरण
HAOMAI ELECTRIC TEST EQUIPMENT CO.,LTD

व्यक्ति से संपर्क करें: William Wang

दूरभाष: +86-18682083519
