टच स्क्रीन के साथ बहुउद्देशीय एचवी केबल परीक्षण उपकरण 8 ए 55 हर्ट्ज

ट्रांसमिशन लाइन प्रतिबाधा विश्लेषक

आदर्श: एचएलटी-300

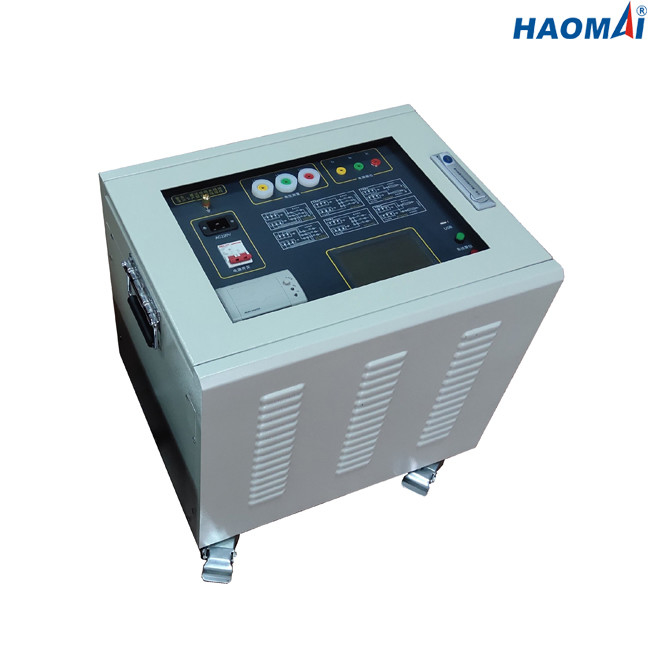

ट्रांसमिशन लाइन इम्पीडेंस एनालाइज़र HLT-300 पावर स्टेशन, सबस्टेशन या प्रयोगशाला में विभिन्न हाई-वोल्टेज ट्रांसमिशन लाइन मापदंडों के परीक्षण के लिए एक उच्च-सटीक उपकरण है।उपकरण अंतर्निहित आवृत्ति रूपांतरण पावर मॉड्यूल के साथ एकीकृत संरचना है, जो आवृत्ति रूपांतरण वोल्टेज विनियमन के माध्यम से बिजली का उत्पादन कर सकता है।आवृत्ति को 45Hz या 55Hz में बदला जा सकता है।साइट पर बिजली आवृत्ति विद्युत क्षेत्र के हस्तक्षेप से बचने के लिए डिजिटल फ़िल्टरिंग तकनीक को अपनाया जाता है, और मौलिक रूप से मजबूत विद्युत क्षेत्र के हस्तक्षेप के तहत सटीक माप की समस्या को हल करता है।

मुख्य विशेषताएं

टच स्क्रीन का उपयोग करके स्टैंड-अलोन ऑपरेशन, संचालित करने के लिए किसी पीसी की आवश्यकता नहीं है

●सुपर एंटी-प्रेरण वोल्टेज क्षमता

सटीक माप के लिए आवृत्ति रूपांतरण तकनीक अपनाएं

प्रेरित वोल्टेज और प्रेरित धारा को सीधे मापने में सक्षम

एचवी ट्रांसमिशन लाइन के प्रतिबाधा, प्रतिबाधा कोण, प्रतिरोध, प्रतिक्रिया और अधिष्ठापन को मापने में सक्षम

ऑन-बोर्ड परीक्षा परिणाम सहेजने में सक्षम

अंतर्निहित थर्मल प्रिंटर के माध्यम से सीधे परीक्षा परिणाम प्रिंट करने में सक्षम

सरल तारों का कनेक्शन

तकनीकी डाटा

1) आउटपुट

अधिकतम।आउटपुट वोल्टेज: एसी 300V

आउटपुट वोल्टेज सटीकता: 0.5%

अधिकतम।वर्तमान वोल्टेज: 8A

आउटपुट वर्तमान सटीकता: 0.5%

आउटपुट फ्रीक्वेंसी: 45Hz, 55Hz

2) समाई माप

मापने की सीमा: 0.01 ~ 30μF

मापने की सटीकता: ± 1% पढ़ना ±0.01μF (मापा मान ≥1μF)

±2% रीडिंग ±0.01μF (मापा मान <1μF)

संकल्प: 0.0001μF

3) प्रतिबाधा मापन

मापने की सीमा: 0.1 ~ 400Ω

माप सटीकता: ± 1% पढ़ना ± 0.01Ω (मापा मान ≥1Ω)

±2% रीडिंग ±0.01μF (मापा मान <1Ω)

संकल्प: 0.0001Ω

4) प्रतिबाधा कोण

मापने की सीमा: -180°~ +180°

माप सटीकता: ± 0.2 डिग्री (वोल्टेज ≥1.0 वी)

± 0.3 डिग्री (वोल्टेज 0.2 वी ~ 1.0 वी)

संकल्प: 0.0001°

5) विरोधी हस्तक्षेप सिद्धांत: आवृत्ति रूपांतरण विधि

6) विरोधी हस्तक्षेप वर्तमान: 80A

7) विरोधी हस्तक्षेप वोल्टेज: 30kV

8) भंडारण क्षमता: 200 परीक्षा परिणाम

9) बिजली की आपूर्ति: एसी 220V ± 10%, 50/60 हर्ट्ज

10) आयाम: 530x 410x 510 मिमी (20.87x16.14x20.08 इंच)

11) वजन: 65 किग्रा (143.30 पाउंड)

12) पर्यावरण की स्थिति

भंडारण तापमान: -20 डिग्री सेल्सियस से 70 डिग्री सेल्सियस (-4 डिग्री फारेनहाइट +158 डिग्री फारेनहाइट)

ऑपरेटिंग तापमान: -20 डिग्री सेल्सियस से +50 डिग्री सेल्सियस (-4 डिग्री फारेनहाइट से +122 डिग्री फारेनहाइट)

आर्द्रता: <85% आरएच, गैर संघनक

13) सुरक्षा योग्यता और ईएमसी

●सुरक्षा: आईईसी61010-1, 2006/95/ईसी के अनुसार डिजाइन किया गया

ईएमसी: 2004/108/ईसी

ट्रांसमिशन लाइन प्रतिबाधा विश्लेषक एचएलटी-300 एचवी ट्रांसमिशन लाइन के प्रतिबाधा, प्रतिबाधा कोण, प्रतिरोध, प्रतिक्रिया और अधिष्ठापन को मापने के लिए शक्तिशाली परीक्षण सेट है।
