ISO9001 वीएलएफ हिपोट एचवी केबल परीक्षण उपकरण परीक्षक बहुउद्देशीय 50kV

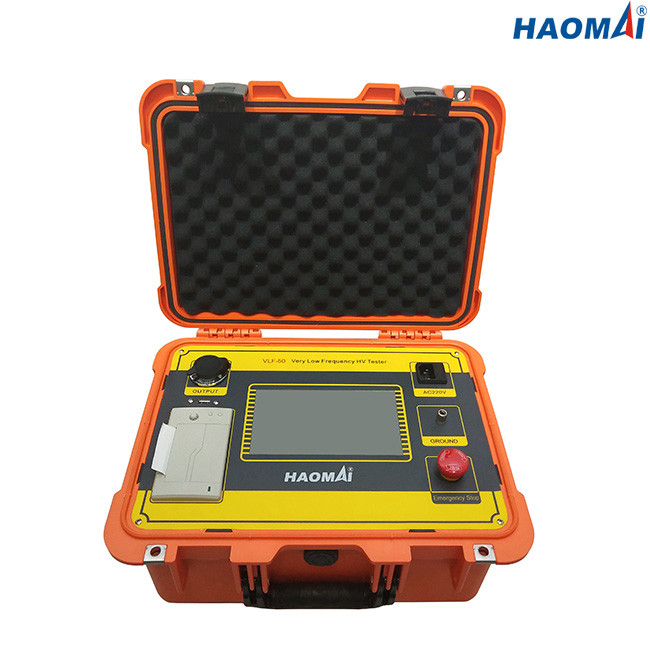

50kV वीएलएफ हिपोट परीक्षक

आदर्श: वीएलएफ-50

VLF का मतलब बहुत कम आवृत्ति है।

वीएलएफ हिपोट टेस्टर एक एसी आउटपुट हाई वोल्टेज इंस्ट्रूमेंट है।वीएलएफ एचवी परीक्षक पारंपरिक एसी परीक्षण सेट के 50/60 हर्ट्ज आउटपुट की तुलना में साइनसॉइडल एसी वोल्टेज प्रदान करता है लेकिन 0.1 हर्ट्ज-0.02 हर्ट्ज पर।यह अभी भी एक एसी वोल्टेज है जिसमें हर आधे चक्र में साइनसॉइडल पोलरिटी रिवर्सल होता है।

50kV VLF Hipot Tester VLF-50 50kV/30mA तक आउटपुट कर सकता है।

मुख्य विशेषताएं

1) आउटपुट आवृत्ति: 0.1 हर्ट्ज, 0.05 हर्ट्ज, 0.02 हर्ट्ज

2) करंट, वोल्टेज और वेवफॉर्म डेटा को सीधे हाई-वोल्टेज साइड से सैंपल किया जाता है, जो सटीक डेटा सुनिश्चित करता है।

3) ओवरवॉल्टेज संरक्षण समारोह के साथ।जब आउटपुट सेट वोल्टेज सीमा से अधिक हो जाता है, तो उपकरण सुरक्षा के लिए रुक जाएगा, और कार्रवाई का समय 20ms से कम है।

4) उच्च और निम्न वोल्टेज डबल सुरक्षा के लिए ओवरकुरेंट संरक्षण समारोह के साथ।उच्च वोल्टेज पक्ष को सटीक स्टॉप प्रोटेक्शन वैल्यू के अनुसार सेट किया जा सकता है।जब लो-वोल्टेज साइड पर करंट रेटेड करंट से अधिक हो जाता है, तो इसे सुरक्षा के लिए रोक दिया जाएगा, और ऑपरेशन का समय 20ms से कम है।

5) हाई वोल्टेज आउटपुट प्रोटेक्शन रेसिस्टर को बूस्टर बॉडी में डिज़ाइन किया गया है, इसलिए बाहर किसी अन्य प्रोटेक्शन रेसिस्टर को जोड़ने की आवश्यकता नहीं है।

6) उच्च और निम्न वोल्टेज बंद लूप नकारात्मक प्रतिक्रिया नियंत्रण सर्किट को अपनाया जाता है, इसलिए आउटपुट में कोई समाई वृद्धि प्रभाव नहीं होता है।

7) परीक्षण के परिणाम परीक्षक में सहेजे जा सकते हैं।

8) परीक्षण के परिणाम अंतर्निर्मित थर्मल प्रिंटर के माध्यम से मुद्रित किए जा सकते हैं।

तकनीकी डाटा

1) आउटपुट रेटेड वोल्टेज: 50kV / 30mA (पीक वैल्यू)

2) आउटपुट आवृत्ति: 0.1 हर्ट्ज, 0.05 हर्ट्ज, 0.02 हर्ट्ज

3) भार क्षमता

0.1 हर्ट्ज, अधिकतम।1.1μF

0.05 हर्ट्ज, अधिकतम।2.2μF

0.02 हर्ट्ज, अधिकतम।5.5μF

4) मापन सटीकता: 3%

5) वोल्टेज सकारात्मक और नकारात्मक शिखर मूल्य त्रुटि: ≤3%

6) वोल्टेज तरंग विरूपण रूप: 5％

7) काम करने की स्थिति

तापमान: -10 ℃ ~ + 40 ℃

आर्द्रता: 85％आरएच

8) बिजली की आपूर्ति: AC220V ± 10%, 50/60 हर्ट्ज

50kV वीएलएफ हिपोट टेस्टर वीएलएफ-50 पावर केबल या घूर्णन मशीनरी (मोटर / जनरेटर) को 0.1 हर्ट्ज, 0.05 हर्ट्ज या 0.02 हर्ट्ज पर मापने के लिए शक्तिशाली परीक्षण उपकरण है।
