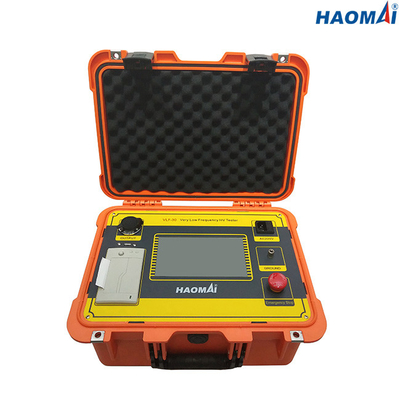

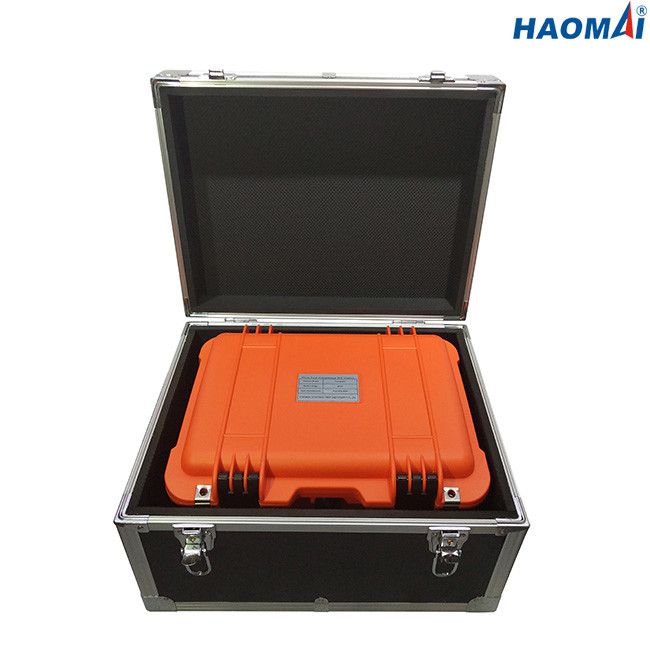

HAOMAI 30kV VLF HV केबल परीक्षण उपकरण 0.05Hz AC 220V/120V

30kV वीएलएफ एचवी परीक्षक

आदर्श: वीएलएफ-30

VLF का मतलब बहुत कम आवृत्ति है।

30kV VLF HV टेस्टर VLF-30 30kV/20mA तक आउटपुट कर सकता है।

वीएलएफ एचवी परीक्षक का मुख्य उपयोग मध्यम और उच्च वोल्टेज परिरक्षित बिजली केबलों का परीक्षण करना है।स्थापना या मरम्मत के बाद केबल को सत्यापित करने के लिए यह विशेष रूप से मूल्यवान है।परीक्षण के दौरान दोषों को विफल करने के लिए वीएलएफ का उपयोग करें, गलती का पता लगाएं, मरम्मत या प्रतिस्थापन करें, और एक बेहतर केबल के साथ छोड़ दें।

वीएलएफ एचवी परीक्षक बड़ी घूर्णन मशीनरी (मोटर/जनरेटर) के परीक्षण के लिए भी बहुत उपयोगी है, क्योंकि यह फील्ड परीक्षण कॉइल्स की एक पोर्टेबल और किफायती विधि प्रदान करता है और आईईईई 433-2009 मानक द्वारा निर्दिष्ट किया जाता है।

मुख्य विशेषताएं

1) आउटपुट आवृत्ति: 0.1 हर्ट्ज, 0.05 हर्ट्ज, 0.02 हर्ट्ज

2) करंट, वोल्टेज और वेवफॉर्म डेटा को सीधे हाई-वोल्टेज साइड से सैंपल किया जाता है, जो सटीक डेटा सुनिश्चित करता है।

3) ओवरवॉल्टेज संरक्षण समारोह के साथ।जब आउटपुट सेट वोल्टेज सीमा से अधिक हो जाता है, तो उपकरण सुरक्षा के लिए रुक जाएगा, और कार्रवाई का समय 20ms से कम है।

4) उच्च और निम्न वोल्टेज डबल सुरक्षा के लिए ओवरकुरेंट संरक्षण समारोह के साथ।उच्च वोल्टेज पक्ष को सटीक स्टॉप प्रोटेक्शन वैल्यू के अनुसार सेट किया जा सकता है।जब लो-वोल्टेज साइड पर करंट रेटेड करंट से अधिक हो जाता है, तो इसे सुरक्षा के लिए रोक दिया जाएगा, और ऑपरेशन का समय 20ms से कम है।

5) हाई वोल्टेज आउटपुट प्रोटेक्शन रेसिस्टर को बूस्टर बॉडी में डिज़ाइन किया गया है, इसलिए बाहर किसी अन्य प्रोटेक्शन रेसिस्टर को जोड़ने की आवश्यकता नहीं है।

6) उच्च और निम्न वोल्टेज बंद लूप नकारात्मक प्रतिक्रिया नियंत्रण सर्किट को अपनाया जाता है, इसलिए आउटपुट में कोई समाई वृद्धि प्रभाव नहीं होता है।

7) परीक्षण के परिणाम परीक्षक में सहेजे जा सकते हैं।

8) परीक्षण के परिणाम अंतर्निर्मित थर्मल प्रिंटर के माध्यम से मुद्रित किए जा सकते हैं।

तकनीकी डाटा

1) आउटपुट रेटेड वोल्टेज: 30kV/20mA (पीक वैल्यू)

2) आउटपुट आवृत्ति: 0.1 हर्ट्ज, 0.05 हर्ट्ज, 0.02 हर्ट्ज

3) भार क्षमता

0.1 हर्ट्ज, अधिकतम।1.1μF

0.05 हर्ट्ज, अधिकतम।2.2μF

0.02 हर्ट्ज, अधिकतम।5.5μF

4) मापन सटीकता: 3%

5) वोल्टेज सकारात्मक और नकारात्मक शिखर मूल्य त्रुटि: ≤3%

6) वोल्टेज तरंग विरूपण रूप: 5％

7) काम करने की स्थिति

तापमान: -10 ℃ ~ + 40 ℃

आर्द्रता: 85％आरएच

8) बिजली की आपूर्ति: AC220V / 120V ± 10%, 50/60 हर्ट्ज

30kV VLF HV परीक्षक VLF-30 0.1Hz, 0.05Hz या 0.02Hz पर पावर केबल या घूर्णन मशीनरी (मोटर / जनरेटर) को मापने के लिए आदर्श परीक्षण उपकरण है।
