| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HAOMAI |
| प्रमाणन: | ISO9001:2015, Type Test Report, Calibration Report |
| मॉडल संख्या: | रिलेस्टार-1600 |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | negotiation |
| पैकेजिंग विवरण: | ट्रांसपोर्ट केस + प्लाईवुड केस |
| प्रसव के समय: | 5-10 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 400 सेट |
| प्रोडक्ट का नाम: | रिले टेस्टर, रिले टेस्ट सिस्टम, प्रोटेक्शन रिले टेस्ट सेट | 6-चरण वर्तमान आउटपुट: | 6×0…40ए |
|---|---|---|---|
| 6-चरण वोल्टेज आउटपुट: | 6×0…150V | एसी आउटपुट शुद्धता: | ≤0.1% |
| एलसीडी स्क्रीन के साथ एंबेडेड आईपीसी: | उपलब्ध | एंड-टू-एंड टेस्ट: | अंतर्निहित जीपीएस के माध्यम से |
| हाई लाइट: | 39.68lb सेकेंडरी इंजेक्शन टेस्ट सेट,मल्टीमोड सेकेंडरी इंजेक्शन टेस्ट सेट,6x150V करंट इंजेक्शन टेस्ट सेट: |
||

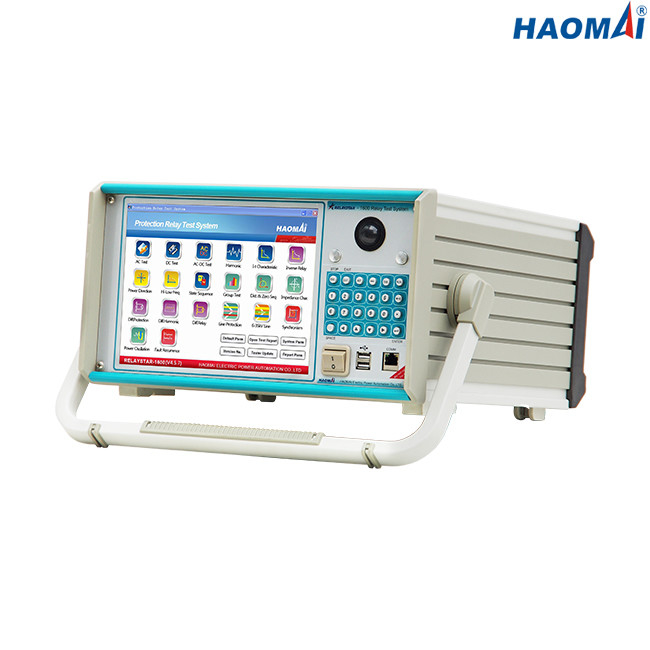

हाई पावर 6-चरण माध्यमिक इंजेक्शन टेस्ट सेट
आदर्श: रिलेस्टार-1600
RELAYSTAR-1600 सभी पीढ़ियों और प्रकार के सुरक्षा रिले के परीक्षण के लिए 6-चरण माध्यमिक इंजेक्शन परीक्षण सेट है, जो 6-चरण वर्तमान (6x0… 40A) और 6-चरण वोल्टेज (6x0… 150V) का उत्पादन कर सकता है।इसका शक्तिशाली वर्तमान स्रोत (6x0…40A, 6x300VA; 1x0…240A, 1x1000VA) बहुत अधिक बिजली की मांग के साथ उच्च बोझ वाले इलेक्ट्रोमैकेनिकल रिले का परीक्षण करने में सक्षम है।
6-चरण माध्यमिक इंजेक्शन परीक्षण सेट RELAYSTAR-1600 को इसके इन-बिल्ट जीपीएस के माध्यम से विभिन्न सबस्टेशनों में आवंटित परीक्षण सेट के साथ एंड-टू-एंड परीक्षण करने के लिए सिंक्रनाइज़ किया जा सकता है।
6-फेज सेकेंडरी इंजेक्शन टेस्ट सेट RELAYSTAR-1600 का स्थानीय सॉफ्टवेयर सिस्टम विंडोज सिस्टम के आधार पर डिजाइन किया गया है।इसे या तो एम्बेडेड औद्योगिक पीसी द्वारा 10.4-इंच टीएफटी एलसीडी स्क्रीन के साथ या पीसी पर चलने वाले टेस्ट सॉफ्टवेयर द्वारा संचालित किया जा सकता है।
मुख्य विशेषताएं:
1) 6-फेज करंट (6×40ए) + 6-फेज वोल्टेज (6×150वी) आउटपुट
2) 10.4-इंच एलसीडी स्क्रीन के साथ एंबेडेड औद्योगिक पीसी
3) स्थानीय परीक्षण और पीसी रिमोट टेस्ट दोनों उपलब्ध हैं
4) उच्च प्रदर्शन रैखिक शक्ति एम्पलीफायर
5) इन-बिल्ट मॉनिटरिंग और रिकॉर्डिंग
6) इन-बिल्ट जीपीएस के साथ एंड टू एंड टेस्ट
7) बुद्धिमान आत्म-सुरक्षा
8) प्रचुर मात्रा में परीक्षण मॉड्यूल
तकनीकी डाटा
वर्तमान जनरेटर
| रेंज निर्धारण | 6-चरण एसी (एलएन) | 6x0…40ए |
| 3-चरण एसी (एलएन) | 3x0…80ए | |
| 1-चरण एसी (एलएल-एलएन) | 1x0…240A | |
| डीसी (एलएन) | 6x0… ± 20 ए | |
| शक्ति | 6-चरण एसी (एलएन) | 40A . पर 6x300VA |
| 3-चरण एसी (एलएन) | 80A . पर 3x450VA | |
| 1-चरण एसी (एलएल-एलएन) | 240A पर 1x1000VA | |
| डीसी (एलएन) | 20A . पर 6x120VA | |
| शुद्धता | एसी: ± 1 एमए (≤0.2 ए), ≤0.1% (0.2 ~ 40 ए) | |
| डीसी: ± 5 एमए (0.2 ~ 0.5 ए), ≤0.2% (0.5 ~ 20 ए) | ||
| संकल्प | 1mA | |
वोल्टेज जेनरेटर
| रेंज निर्धारण | 6-चरण एसी (एलएन) | 6x0…150V |
| 3-चरण एसी (एलएन) | 3x0…300V | |
| डीसी (एलएन) | 6x0… ± 175V | |
| शक्ति | 6-चरण एसी (एलएन) | 150V . पर 6x80VA |
| 3-चरण एसी (एलएन) | 300V . पर 3x100VA | |
| डीसी (एलएन) | 175V . पर 6x80VA | |
| शुद्धता | एसी: ± 2 एमवी (0.2 ~ 2 वी), ≤0.1% (2 ~ 150 वी) | |
| डीसी: ± 10 एमवी (0.5 ~ 5 वी), ≤0.2% (5 ~ 175 वी) | ||
| संकल्प | 1mV | |
सहायक डीसी आपूर्ति
| वोल्टेज की सीमा | 110V/220V (अधिकतम 1.5A) |
| शक्ति | मैक्स.165वीए/330वीए |
बाइनरी इनपुट
| संख्या | 10 |
| इनपुट विशेषताओं | निष्क्रिय संपर्क या संभावित-मुक्त संपर्क |
| दहलीज विशेषताएं | "0": 0～6 वी;"1":12वी～250वी |
| मैक्स।मापन समय | 999999.999s |
| समय सटीकता | ± 1ms |
| समय संकल्प | 1ms |
बाइनरी आउटपुट
| संख्या | 8 |
| प्रकार | निष्क्रिय संपर्क |
| ब्रेक क्षमता | 250VAC/0.5A, 250VDC/0.2A |
अंतर्निर्मित निगरानी और रिकॉर्डिंग
| निगरानी | धाराएं और वोल्टेज आउटपुट |
| रिकॉर्डिंग | एनालॉग आउटपुट, बाइनरी इनपुट/आउटपुट स्थिति |
| तरीका | वास्तविक समय की निगरानी, कोई बाहरी तारों की आवश्यकता नहीं है |
| रिकॉर्डिंग लंबाई | असीमित (आंतरिक मेमोरी भर जाने तक) |
सामान्य जेनरेटर
| आवृत्ति | रेंज: 0 ~ 1200 हर्ट्ज |
| सटीकता: <1 मेगाहर्ट्ज (0 ~ 65 हर्ट्ज); <10 मेगाहर्ट्ज (65 ~ 450 हर्ट्ज); <20 मेगाहर्ट्ज (450 ~ 1200 हर्ट्ज) | |
| संकल्प: 0.001 हर्ट्ज | |
| अवस्था | रेंज: -360° ~+360° |
| सटीकता: 0.1° | |
| संकल्प: 0.01 डिग्री | |
| लयबद्ध | सुपरपोजिशन ऑर्डर: 2 ~ 24 गुना |
| विरूपण: ≤0.5% |
बिजली की आपूर्ति
| नाममात्र इनपुट वोल्टेज | अनुकूलित (एसी 220V / 230V / 120V ± 10%, 1-चरण) |
| नाममात्र आवृत्ति | 50/60 हर्ट्ज |
| मूल्यांकन वर्तमान | 10A 230V / 12A 115V . पर |
| संबंध | मानक एसी सॉकेट (आईईसी 60320) |
पर्यावरण की स्थिति
| प्रचालन तापमान | 0 ... +50 डिग्री सेल्सियस (+32 ... +122 डिग्री फारेनहाइट) |
| भंडारण तापमान | -25 ... +70 डिग्री सेल्सियस (-13 ... +158 डिग्री फारेनहाइट) |
| आर्द्रता सीमा | सापेक्षिक आर्द्रता 5 ... 95%, गैर संघनक |
| कंपन | आईईसी 60068-2-6(20मी/से2 पर 10 ... 150 हर्ट्ज) |
विविध
| वज़न | 18 किग्रा (39.68 पौंड) |
| आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना) | 420 × 360 × 210 मिमी (16.54x14.17x8.27 इंच) |
| कनेक्शन पोर्ट | 2 यूएसबी 2.0 पोर्ट, 1 ईथरनेट पोर्ट |
सुरक्षा मानक, विद्युत चुम्बकीय संगतता
| ईएमसी | उत्पाद विद्युत चुम्बकीय संगतता (ईएमसी) निर्देश 2004/108/ईसी (सीई अनुरूप) का पालन करता है |
| आईईसी 61326-1;आईईसी 61000-6-4;आईईसी 61000-3-2/3 | |
| सुरक्षा | उत्पाद कम वोल्टेज निर्देश 2006/95/ईसी (सीई अनुरूप) का पालन करता है। |
| आईईसी 61010-1 |
6-चरण माध्यमिक इंजेक्शन परीक्षण सेट RELAYSTAR-1600 साइट पर सुरक्षा रिले परीक्षण करने के लिए इंजीनियरों के परीक्षण और कमीशन के लिए एक उत्कृष्ट विकल्प है।
