Name: पीसी ऑपरेशन 3 चरण माध्यमिक इंजेक्शन टेस्ट सेट 320 × 240 एलसीडी स्क्रीन के साथ
Brand: HAOMAI
SKU: एचएमई-702

होम उत्पाद माध्यमिक इंजेक्शन टेस्ट सेट

पीसी ऑपरेशन 3 चरण माध्यमिक इंजेक्शन टेस्ट सेट 320 × 240 एलसीडी स्क्रीन के साथ

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	HAOMAI
प्रमाणन:	ISO9001:2015, Calibration Report
मॉडल संख्या:	एचएमई-702

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	एक सेट
मूल्य:	negotiation
पैकेजिंग विवरण:	ट्रांसपोर्ट केस + प्लाईवुड केस
प्रसव के समय:	5-10 कार्य दिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	प्रति माह 400 सेट

संपर्क करें

विस्तृत उत्पाद विवरण

प्रोडक्ट का नाम:	रिले टेस्टर, रिले टेस्ट सिस्टम, प्रोटेक्शन रिले टेस्ट सेट	3-चरण वर्तमान आउटपुट:	3×0…40ए
4-चरण वोल्टेज आउटपुट:	4×0…120वी	एसी आउटपुट शुद्धता:	0.2%
मैक्स। बिजली उत्पादन:	120A . पर 1x1000VA	कार्यवाही:	स्थानीय मोड + पीसी मोड
हाई लाइट:	पीसी सेकेंडरी इंजेक्शन टेस्ट सेट , 3 फेज सेकेंडरी इंजेक्शन टेस्ट सेट , एलसीडी 3 फेज सेकेंडरी इंजेक्शन टेस्ट सेट

किफायती 3-चरण माध्यमिक इंजेक्शन टेस्ट सेट

आदर्श: एचएमई-702

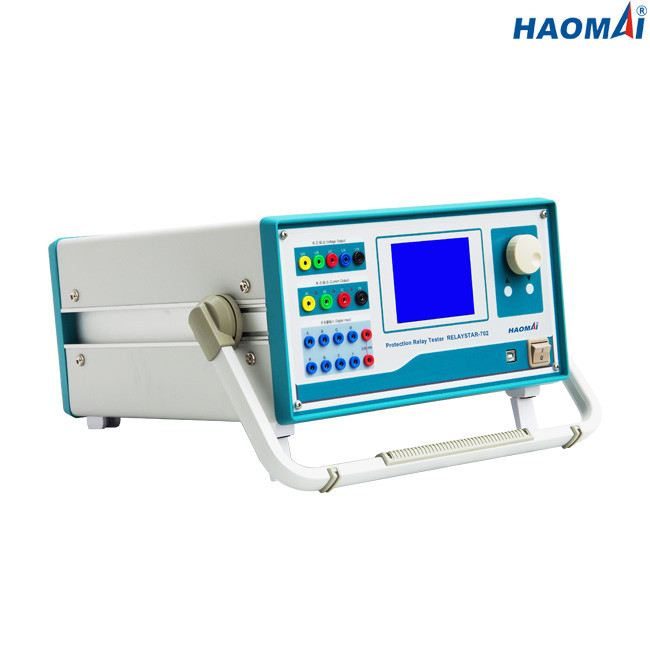

HME-702 क्लासिक 3-फेज सेकेंडरी इंजेक्शन टेस्ट सेट है, जो 3-फेज करंट (3×40A) और 4-फेज वोल्टेज (4×120V) आउटपुट कर सकता है।इसका उपयोग इलेक्ट्रो-मैकेनिकल, सॉलिड-स्टेट और माइक्रोप्रोसेसर-आधारित सुरक्षा रिले के परीक्षण के लिए किया जा सकता है।

किफायती 3-फेज सेकेंडरी इंजेक्शन टेस्ट सेट HME-702 मल्टीफंक्शनल रोटरी माउस के माध्यम से संचालित किया जा सकता है, विंडोज ऑपरेटिंग सिस्टम के साथ लैपटॉप चलाने वाले सॉफ्टवेयर के माध्यम से भी संचालित किया जा सकता है।

मुख्य विशेषताएं

1) 3-चरण वर्तमान (3 × 40 ए) + 4-चरण वोल्टेज (4 × 120 वी) आउटपुट

2) स्थानीय परीक्षण और पीसी दूरस्थ परीक्षण दोनों उपलब्ध हैं

3) 320 × 240 एलसीडी स्क्रीन के साथ एंबेडेड सिस्टम

4) उच्च प्रदर्शन रैखिक शक्ति एम्पलीफायर

5) 8 बाइनरी इनपुट + 4 बाइनरी आउटपुट

6) स्वतंत्र औक्स।डीसी

7) शक्तिशाली सॉफ्टवेयर परीक्षण समारोह

तकनीकी डाटा

वर्तमान जनरेटर

रेंज निर्धारण	3-चरण एसी (एलएन)	3x0…40ए
	1-चरण एसी (एलएल-एलएन)	1x0…120ए
	डीसी (एलएन)	3x… ± 10A
	3-चरण एसी (एलएन)	40A . पर 3x420VA
शक्ति	1-चरण एसी (एलएल-एलएन)	120A . पर 1x900VA
	डीसी (एलएन)	10A . पर 3x120VA
शुद्धता	एसी: 0.2%
शुद्धता	डीसी: 0.5%

वोल्टेज जेनरेटर

रेंज निर्धारण	4-चरण एसी (एलएन)	4x0…120वी
	1-चरण एसी (एलएल)	1x0…240V
	डीसी (एलएन)	3x ... ± 160V
शक्ति	4-चरण एसी (एलएन)	120V . पर 4x80VA
	1-चरण एसी (एलएल)	240V . पर 1x100VA
	डीसी (एलएन)	160V . पर 3x70VA
शुद्धता	एसी: 0.2%
शुद्धता	डीसी: 0.5%

सहायक डीसी आपूर्ति

वोल्टेज की सीमा	110V/220V (अधिकतम 1.5A)
शक्ति	मैक्स.165वीए/330वीए

डिजिटल इनपुट्स

संख्या	8
इनपुट विशेषताओं	निष्क्रिय संपर्क या संभावित-मुक्त संपर्क
दहलीज विशेषताएं	"0": 0 ~ 6 वी;"1": 11 वी ~ 250 वी
मैक्स।मापन समय	0.1ms~9999s
समय सटीकता	0.1ms

डिजिटल आउटपुट

संख्या	4
प्रकार	निष्क्रिय संपर्क
ब्रेक क्षमता	220VAC/0.5A, 220VDC/0.2A

सामान्य जेनरेटर

आवृत्ति	रेंज: 0 ~ 1000 हर्ट्ज (पीसी मोड), 20 ~ 300 हर्ट्ज (स्थानीय मोड)
	सटीकता: <10 मेगाहर्ट्ज (0 ~ 450 हर्ट्ज), <20 मेगाहर्ट्ज (450 ~ 1000 हर्ट्ज)
	संकल्प: 0.01 हर्ट्ज
अवस्था	रेंज: 0~360°
	सटीकता: 0.2 डिग्री
	संकल्प: 0.1 डिग्री
लयबद्ध	सुपरपोजिशन ऑर्डर: 1 ~ 20 (पीसी मोड), 1 ~ 6 (स्थानीय मोड),
लयबद्ध	विरूपण: ≤0.5%

बिजली की आपूर्ति

नाममात्र इनपुट वोल्टेज	अनुकूलित (एसी 220V / 230V ± 10%, 1-चरण)
नाममात्र आवृत्ति	50/60 हर्ट्ज
मूल्यांकन वर्तमान	10A 230V / 12A 115V . पर
संबंध	मानक एसी सॉकेट (आईईसी 60320)

पर्यावरण की स्थिति

प्रचालन तापमान	0 ... +50 डिग्री सेल्सियस (+32 ... +122 डिग्री फारेनहाइट)
भंडारण तापमान	-25 ... +70 डिग्री सेल्सियस (-13 ... +158 डिग्री फारेनहाइट)
आर्द्रता सीमा	सापेक्षिक आर्द्रता 5 ... 95%, गैर संघनक
कंपन	आईईसी 60068-2-6(20मी/से2 पर 10 ... 150 हर्ट्ज)

विविध

वज़न	22 किग्रा (48.50 पौंड)
आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना)	400 × 300 × 180 मिमी (15.75x11.81x7.09 इंच)
कनेक्शन पोर्ट	पीसी कनेक्शन के लिए
