| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HAOMAI |
| प्रमाणन: | ISO9001:2015, Calibration Report |
| मॉडल संख्या: | रिलेस्टार-एच60 |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | negotiation |
| पैकेजिंग विवरण: | ट्रांसपोर्ट केस + प्लाईवुड केस |
| प्रसव के समय: | 5-10 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 400 सेट |
| प्रोडक्ट का नाम: | रिले टेस्टर, रिले टेस्ट सिस्टम, प्रोटेक्शन टेस्ट सेट | मौजूदा उत्पादन: | 6x0…32ए |
|---|---|---|---|
| वोल्टेज आउटपुट: | 4x0…300V | आउटपुट सटीकता: | एसी आउटपुट के लिए 0.05% |
| एंड-टू-एंड टेस्ट: | बिल्ट-इन GPS . द्वारा | कार्यवाही: | बाहरी पीसी |
| हाई लाइट: | 32A सेकेंडरी इंजेक्शन टेस्ट सेट,300V सेकेंडरी इंजेक्शन टेस्ट सेट,अल्ट्रालाइट सेकेंडरी करंट इंजेक्शन टेस्ट सेट: |
||

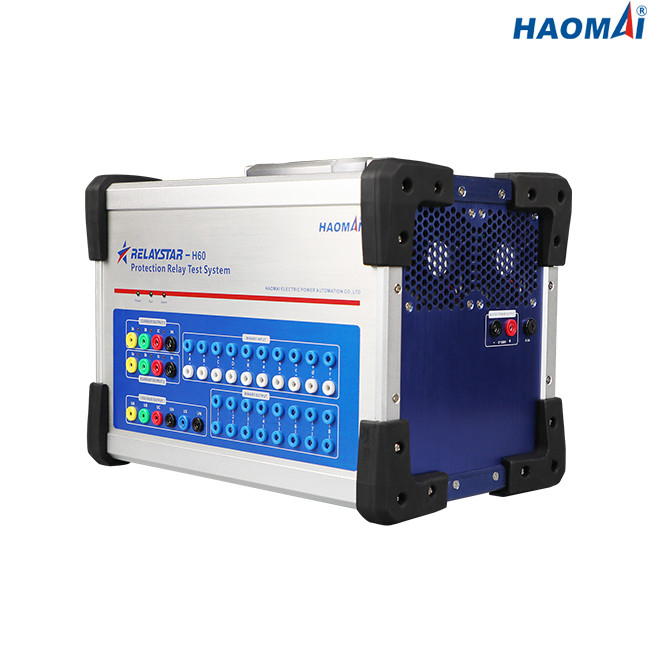

उच्च सटीकता 6 - चरण माध्यमिक इंजेक्शन परीक्षण सेट
आदर्श: रिलेस्टार-एच60
RELAYSTAR-H60 अधिकांश प्रकार के आधुनिक मल्टी-फंक्शन प्रोटेक्शन रिले के परीक्षण के लिए पोर्टेबल सेकेंडरी इंजेक्शन टेस्ट सेट है।यह 6-चरण वर्तमान (6×30A) और 4-चरण वोल्टेज (4×300V) का उत्पादन कर सकता है, और एसी आउटपुट सटीकता 0.05% तक पहुंच सकती है।
RELAYSTAR-H60 का व्यापक रूप से ट्रांसफॉर्मर डिफरेंशियल प्रोटेक्शन रिले का परीक्षण करने के लिए उपयोग किया जा सकता है, क्योंकि यह 6 वर्तमान जनरेटर का उपयोग करता है।इसका उपयोग डिफरेंशियल जेनरेटर प्रोटेक्शन रिले और लाइन डिफरेंशियल प्रोटेक्शन रिले के परीक्षण के लिए भी किया जा सकता है।
Transient की मदद से, RELAYSTAR-H60 एक डिस्टर्बेंस रिकॉर्डर द्वारा रिकॉर्ड की गई एक तरंग उत्पन्न करेगा।Transient द्वारा समर्थित फ़ाइल स्वरूप COMTRADE है।
मुख्य विशेषताएं
1) 6-चरण वर्तमान (6 × 32 ए) + 4-चरण वोल्टेज (4 × 300V) आउटपुट
2) उच्च आउटपुट सटीकता (एसी आउटपुट के लिए ≤0.05%)
3) इन-बिल्ट जीपीएस के माध्यम से एंड टू एंड टेस्ट
4) इन-बिल्ट मॉनिटरिंग और रिकॉर्डिंग
5) प्रचुर मात्रा में बाइनरी इनपुट और बाइनरी आउटपुट
5) स्वतंत्र औक्स।डीसी आपूर्ति
6) शक्तिशाली रिलेस्टार परीक्षण सॉफ्टवेयर
तकनीकी डाटा
वर्तमान जनरेटर
| रेंज निर्धारण | 6-चरण एसी (एलएन) | 6x0…32ए |
| 3-चरण एसी (एलएन) | 3x0…64ए | |
| 1-चरण एसी (एलएल-एलएन) | 1x0…192ए | |
| डीसी (एलएन) | 6x0… ± 15A | |
| शक्ति | 6-चरण एसी (एलएन) | 32A पर 6x240VA |
| 3-चरण एसी (एलएन) | 64A . पर 3x400VA | |
| 1-चरण एसी (एलएल-एलएन) | 192A पर 1x750VA | |
| डीसी (एलएन) | 15A . पर 6x240VA | |
| शुद्धता | एसी: ± 2.5 एमए (≤0.5 ए), ≤0.05% (0.5 ~ 32 ए) | |
| डीसी: ≤0.1% | ||
| संकल्प | 1mA | |
वोल्टेज जेनरेटर
| रेंज निर्धारण | 4-चरण एसी (एलएन) | 4x0…300V |
| 1-चरण एसी (एलएल) | 1x0…600V | |
| डीसी (एलएन) | 4x0… ± 300V | |
| शक्ति | 4-चरण एसी (एलएन) | 300V . पर 4x80VA |
| 1-चरण एसी (एलएल) | 600V . पर 1x160VA | |
| डीसी (एलएन) | 300V . पर 4x80VA | |
| शुद्धता | एसी: ± 5 एमवी (≤5 वी), ≤0.05% (5 ~ 300 वी) | |
| डीसी: ≤0.1% | ||
| संकल्प | 1mV | |
सहायक डीसी आपूर्ति
| वोल्टेज की सीमा | 0-300V |
| आउटपुट सटीकता | ≤0.5% |
| शक्ति | अधिकतम 160VA |
बाइनरी इनपुट
| संख्या | 10 |
| इनपुट विशेषताओं | निष्क्रिय संपर्क या संभावित-मुक्त संपर्क |
| दहलीज विशेषताएं | "0": 0-6 वी;"1":11वी-250वी |
| मैक्स।मापन समय | 999999.999s |
| समय सटीकता | 0.1ms |
| समय संकल्प | 0.1ms |
बाइनरी आउटपुट
| संख्या | 8 |
| प्रकार | निष्क्रिय संपर्क |
| ब्रेक क्षमता | 250VAC/0.5A, 250VDC/0.2A |
डीसी वोल्टेज मापने इनपुट
| माप सीमा | 0 ... ± 10 वी |
| शुद्धता | त्रुटि <0.02% आरजी।टाइप।, <0.05% आरजी।ग्वार |
डीसी करंट मापने वाला इनपुट
| माप सीमा | 0 ... ± 20 एमए |
| शुद्धता | त्रुटि <0.02% आरजी।टाइप।, <0.05% आरजी।ग्वार |
अंतर्निर्मित निगरानी और रिकॉर्डिंग
| निगरानी | 6-चरण वर्तमान और 4-चरण वोल्टेज आउटपुट |
| रिकॉर्डिंग | एनालॉग आउटपुट |
| तरीका | वास्तविक समय की निगरानी, कोई बाहरी तारों की आवश्यकता नहीं है |
| रिकॉर्डिंग लंबाई | असीमित (आंतरिक मेमोरी भर जाने तक) |
सामान्य जेनरेटर
| आवृत्ति | रेंज: 0 ~ 1200 हर्ट्ज |
| सटीकता: <1 मेगाहर्ट्ज (0 ~ 65 हर्ट्ज), <2 मेगाहर्ट्ज (65 ~ 450 हर्ट्ज), <5 मेगाहर्ट्ज (450 ~ 1200 हर्ट्ज) | |
| संकल्प: 0.001 हर्ट्ज | |
| अवस्था | रेंज: -360° ~+360° |
| सटीकता: 0.1° | |
| संकल्प: 0. 1° | |
| लयबद्ध | सुपरपोजिशन ऑर्डर: 2 ~ 24 गुना |
| विरूपण: ≤0.5% |
बिजली की आपूर्ति
| नाममात्र इनपुट वोल्टेज | AC220V / 230V ± 10%, 1-चरण |
| नाममात्र आवृत्ति | 50/60 हर्ट्ज |
| मूल्यांकन वर्तमान | 230V . पर 10A |
| संबंध | मानक एसी सॉकेट (आईईसी 60320) |
विविध
| वज़न | 14.8 किग्रा (32.63 पौंड) |
| आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना) | 392x272x237 मिमी (15.43x10.71x9.33 इंच) |
| कनेक्शन पोर्ट | 1 ईथरनेट पोर्ट |
पर्यावरण की स्थिति
| प्रचालन तापमान | 0 ... +50 डिग्री सेल्सियस (+32 ... +122 डिग्री फारेनहाइट) |
| भंडारण तापमान | -25 ... +70 डिग्री सेल्सियस (-13 ... +158 डिग्री फारेनहाइट) |
| आर्द्रता सीमा | सापेक्षिक आर्द्रता 5 ... 95%, गैर संघनक |
| कंपन | आईईसी 60068-2-6(20मी/से2 पर 10 ... 150 हर्ट्ज) |
उच्च सटीकता 6-चरण माध्यमिक इंजेक्शन परीक्षण सेट RELAYSTAR-H60 में अच्छी सुरक्षा है।सभी करंट और वोल्टेज आउटपुट पूरी तरह से ओवरलोड और शॉर्ट सर्किट प्रूफ हैं और बाहरी हाई-वोल्टेज ट्रांसिएंट सिग्नल और ओवर टेम्परेचर से सुरक्षित हैं।
HAOMAI 6-चरण माध्यमिक इंजेक्शन परीक्षण सेट RELAYSTAR-H60 और जीवन भर रखरखाव की 3 साल की गुणवत्ता गारंटी प्रदान करता है।
