उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HAOMAI |
प्रमाणन: | ISO9001:2015, Type Test Report, Calibration Report |
मॉडल संख्या: | रिलेस्टार-806 |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | negotiation |
पैकेजिंग विवरण: | ट्रांसपोर्ट केस + प्लाईवुड केस |
प्रसव के समय: | 5-10 कार्य दिवस |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | प्रति माह 400 सेट |
प्रोडक्ट का नाम: | रिले टेस्टर, रिले टेस्ट सिस्टम, प्रोटेक्शन रिले टेस्ट सेट | 3-चरण वर्तमान आउटपुट: | 3×0…40ए |
---|---|---|---|
4-चरण वोल्टेज आउटपुट: | 4×0…150V | एसी आउटपुट शुद्धता: | ≤0.1% |
एलसीडी स्क्रीन के साथ एंबेडेड आईपीसी: | उपलब्ध | एंड-टू-एंड टेस्ट: | अंतर्निहित जीपीएस के माध्यम से |
हाई लाइट: | ISO9001 3 फेज रिले टेस्ट किट,18kg 3 फेज रिले टेस्ट किट,अल्ट्रालाइट सेकेंडरी इंजेक्शन टेस्टर |
स्वचालिततीन चरणमाध्यमिक इंजेक्शन टेस्ट सेट
आदर्श: रिलेस्टार-806
RELAYSTAR-806 एक शक्तिशाली और स्वचालित तीन-चरण माध्यमिक इंजेक्शन परीक्षण सेट है।स्थानीय और पीसी नियंत्रित परीक्षण किट कई डीएसपी प्रौद्योगिकी का उपयोग करके उच्च परिशुद्धता संकेत उत्पन्न करता है।इसके शक्तिशाली करंट आउटपुट (3x40A) और वोल्टेज आउटपुट (4x150V) इलेक्ट्रोमैकेनिकल रिले सहित किसी भी प्रकार के सुरक्षा रिले का परीक्षण करने की अनुमति देते हैं।

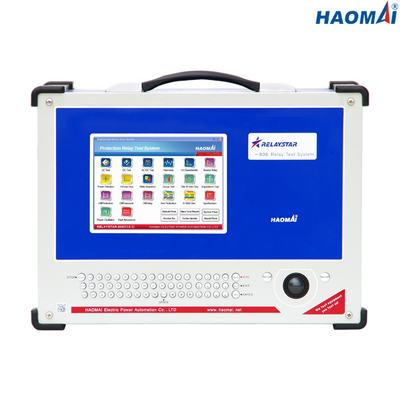

RELAYSTAR-806 को बड़े रंगीन ग्राफिकल डिस्प्ले, माउस, कीपैड और फ़ंक्शन कुंजियों के माध्यम से सीधे फ्रंट पैनल से संचालित किया जा सकता है।परीक्षण के परिणाम स्वचालित रूप से सहेजे जाते हैं और फिर अंतिम भंडारण या मुद्रण के लिए यूएसबी पोर्ट के माध्यम से पीसी पर डाउनलोड किए जाते हैं।
ईथरनेट इंटरफेस विंडोज ऑपरेटिंग सिस्टम के साथ पीसी पर चल रहे उन्नत रिलेस्टार टेस्ट सॉफ्टवेयर द्वारा RELAYSTAR-806 किट को नियंत्रित करने की अनुमति देता है।
एंड-टू-एंड टेस्ट बिल्ट-इन जीपीएस मॉड्यूल और बाहरी एंटीना द्वारा किया जा सकता है, जो दो RELAYSTAR-806 किट के टेस्ट स्टार्ट को सिंक्रोनाइज़ करने की अनुमति देता है।
वितरण समस्याओं से RELAYSTAR-806 किट की सुरक्षा इस मजबूत परिवहन मामले द्वारा प्रदान की जाती है जिसमें शीर्ष पर हैंडल और नीचे के पहिये होते हैं।
मुख्य विशेषताएं
1) एम्बेडेड औद्योगिक पीसी, कीबोर्ड और 8-इंच रंगीन डिस्प्ले के माध्यम से स्थानीय नियंत्रण
2) उन्नत रिलेस्टार परीक्षण सॉफ्टवेयर के साथ रिमोट कंट्रोल
3) एक साथ उपलब्ध: 3 करंट और 4 वोल्ट प्लस 1 बैटरी सिम्युलेटर आउटपुट
4) वर्तमान / वोल्टेज आउटपुट का स्वतंत्र समायोजन
5) वर्तमान / वोल्टेज को आगे बढ़ाने या रैंप करने में सक्षम
6) उच्च वर्तमान आउटपुट: 3x40 ए, 1x120 ए
7) बिल्ट-इन जीपीएस मॉड्यूल के माध्यम से एंड-टू-एंड टेस्ट करने में सक्षम
8) रियो फ़ाइल आयात और निर्यात सुविधा
9) स्वचालित परीक्षण रिपोर्ट
10) हल्का और ले जाने में आसान
तकनीकी डाटा
वर्तमान जनरेटर
रेंज निर्धारण | 3-चरण एसी (एलएन) | 3x0…40ए |
1-चरण एसी (एलएल-एलएन) | 1x0…120ए | |
डीसी (एलएन) | 3x… ± 10A | |
शक्ति
| 3-चरण एसी (एलएन) | 40A . पर 3x300VA |
1-चरण एसी (एलएल-एलएन) | 120A . पर 1x1000VA | |
डीसी (एलएन) | 10A . पर 3x120VA | |
शुद्धता | एसी: ± 1 एमए (≤0.2 ए), ≤0.1% (0.2 ~ 40 ए) | |
डीसी: ± 5 एमए (0 ~ 0.5 ए), ≤0.2% (0.5 ~ 10 ए) | ||
संकल्प | 1mA |
वोल्टेज जेनरेटर
रेंज निर्धारण | 4-चरण एसी (एलएन) | 4x0…150V |
1-चरण एसी (एलएल) | 1x0…300V | |
डीसी (एलएन) | 3x ... ± 160V | |
शक्ति | 4-चरण एसी (एलएन) | 150V . पर 4x70VA |
1-चरण एसी (एलएल) | 300V . पर 1x140VA | |
डीसी (एलएन) | 160V . पर 3x80VA | |
शुद्धता | एसी: ± 2 एमवी (0.2 ~ 2 वी), ≤0.1% (2 ~ 150 वी) | |
डीसी: ± 10 एमवी (0 ~ 5 वी), ≤0.2% (5 ~ 160 वी) | ||
संकल्प | 1mV |
सहायक डीसी आपूर्ति (बैटरी सिम्युलेटर आउटपुट)
वोल्टेज की सीमा | 110V/220V (अधिकतम 1.5A) |
शक्ति | मैक्स.165वीए/330वीए |
बाइनरी इनपुट
संख्या | 8 |
इनपुट विशेषताओं | निष्क्रिय संपर्क या संभावित-मुक्त संपर्क |
दहलीज विशेषताएं | "0": 0~6 वी;"1":12वी~250वी |
मैक्स।मापन समय | 999999.999s |
समय सटीकता | ± 1ms |
समय संकल्प | 1ms |
बाइनरी आउटपुट
संख्या | 4 |
प्रकार | निष्क्रिय संपर्क |
ब्रेक क्षमता | 250VAC/0.5A, 250VDC/0.2A |
सामान्य जेनरेटर
आवृत्ति | रेंज: 0 ~ 1200 हर्ट्ज |
सटीकता: <1 मेगाहर्ट्ज (0 ~ 65 हर्ट्ज), <10 मेगाहर्ट्ज (65 ~ 450 हर्ट्ज), <20 मेगाहर्ट्ज (450 ~ 1200 हर्ट्ज) | |
संकल्प: 0.001 हर्ट्ज | |
अवस्था | रेंज: -360° ~+360° |
सटीकता: 0.1° | |
संकल्प: 0.01 डिग्री | |
लयबद्ध | सुपरपोजिशन ऑर्डर: 2 ~ 24 गुना |
विरूपण: ≤0.5% |
बिजली की आपूर्ति
नाममात्र इनपुट वोल्टेज | अनुकूलित (एसी 220V / 230V / 120V ± 10%, 1-चरण) |
नाममात्र आवृत्ति | 50/60 हर्ट्ज |
मूल्यांकन वर्तमान | 10A 230V / 12A 115V . पर |
संबंध | मानक एसी सॉकेट (आईईसी 60320) |
विविध
वज़न | 18 किग्रा (39.68 पौंड) |
आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना) | 405×300×164mm(15.94x11.81x6.46 इंच) |
कनेक्शन पोर्ट | 2 यूएसबी 2.0 पोर्ट, 1 ईथरनेट पोर्ट |
स्वचालित तीन-चरण माध्यमिक इंजेक्शन परीक्षण सेट RELAYSTAR-806 के तीन-चरण वर्तमान जनरेटर में निम्नलिखित विशेषताएं हैं:
- तीन स्वतंत्र वर्तमान स्रोत, एक सामान्य तटस्थ के साथ।
- कनेक्शन का प्रकार: सुरक्षा केले के सॉकेट।
- प्रत्येक आउटपुट के लिए, आउटपुट लागू होने पर एक लाइट चालू होती है।
- आउटपुट रेंज, और संबंधित शक्ति और संकल्प।
- वर्तमान आउटपुट का स्वतंत्र समायोजन।
- आउटपुट आवृत्ति: 0 से 1200 हर्ट्ज।
- आउटपुट शून्य से अधिकतम मूल्य तक समायोज्य।
- आउटपुट के मूल्य को बदलने वाले कदम की संभावना।
