| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HAOMAI |
| प्रमाणन: | ISO9001:2015, Type Test Report, Calibration Report |
| मॉडल संख्या: | रिलेस्टार-806 |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | negotiation |
| पैकेजिंग विवरण: | ट्रांसपोर्ट केस + प्लाईवुड केस |
| प्रसव के समय: | 5-10 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 400 सेट |
| प्रोडक्ट का नाम: | रिले टेस्ट सेट, रिले टेस्ट किट, सेकेंडरी इंजेक्शन टेस्ट सेट | मौजूदा उत्पादन: | 3x0…40ए |
|---|---|---|---|
| वोल्टेज आउटपुट: | 4x0…150V | आउटपुट सटीकता: | एसी आउटपुट के लिए ≤0.1% |
| एंड-टू-एंड टेस्ट: | उपलब्ध | कार्यवाही: | स्थानीय मोड + पीसी मोड |
| हाई लाइट: | अल्ट्रापोर्टेबल थ्री फेज रिले टेस्ट सेट,39.68lb थ्री फेज रिले टेस्ट सेट,मल्टीफंक्शनल प्रोटेक्टिव रिले टेस्ट सेट |
||

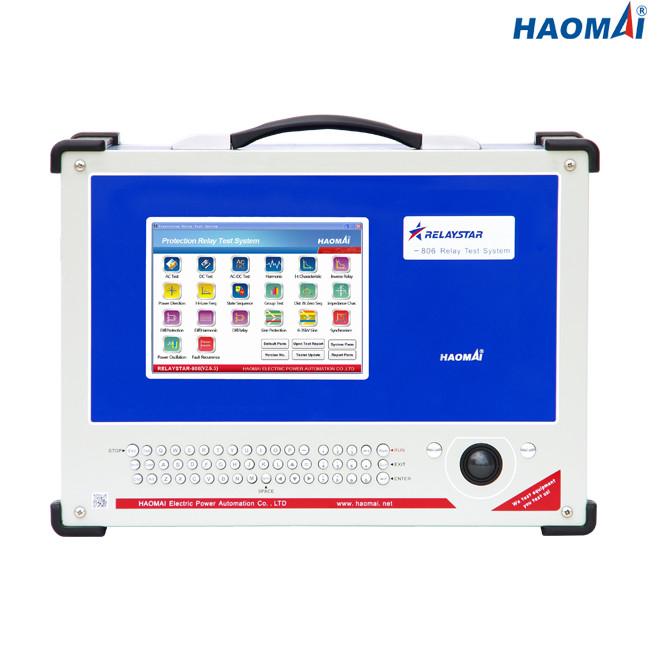

पूर्ण कार्यात्मक तीन चरण रिले टेस्ट सिस्टम
आदर्श: रिलेस्टार-806
RELAYSTAR-806 एकल और तीन चरण सुरक्षात्मक रिले का परीक्षण करने के लिए तीन वर्तमान आउटपुट और चार वोल्टेज आउटपुट के साथ सार्वभौमिक और पोर्टेबल सुरक्षा रिले परीक्षण प्रणाली है।
RELAYSTAR-806 में तीन स्वतंत्र वर्तमान आउटपुट चैनल और चार स्वतंत्र वोल्टेज आउटपुट चैनल शामिल हैं।यह इकाई को एक पूर्ण एकल-चरण उपकरण (वोल्टेज, वर्तमान, और उनके बीच चरण कोण) के रूप में उपयोग करने में सक्षम बनाता है या, चैनलों के साथ, एक चरण के मुख्य इनपुट से तीन चरण वर्तमान या चार चरण वोल्टेज जनरेटर के रूप में सिंक्रनाइज़ किया जाता है।
RELAYSTAR-806 विंडोज संगत सॉफ्टवेयर का उपयोग करके रिले के स्वचालित परीक्षण या उपकरणों के नियंत्रण के लिए कंप्यूटर से वैकल्पिक कनेक्शन की भी अनुमति देता है।
मुख्य विशेषताएं
1) 8 इंच की एलसीडी स्क्रीन के साथ एंबेडेड औद्योगिक पीसी
2) स्टैंड-अलोन ऑपरेशन, संचालित करने के लिए किसी पीसी की आवश्यकता नहीं है
3) 3-चरण वर्तमान + 4-चरण वोल्टेज आउटपुट
4) बहु-चरण परीक्षण करें
5) COMTRADE प्रारूप में स्वीकृति या समस्या निवारण परीक्षण करें
6) डायनेमिक जीपीएस सैटेलाइट सिंक्रोनाइज़्ड एंड-टू-एंड टेस्टिंग क्षमता
तकनीकी डाटा
वर्तमान जनरेटर
| रेंज निर्धारण | 3-चरण एसी (एलएन) | 3x0…40ए |
| 1-चरण एसी (एलएल-एलएन) | 1x0…120ए | |
| डीसी (एलएन) | 3x… ± 10A | |
|
शक्ति
|
3-चरण एसी (एलएन) | 40A . पर 3x300VA |
| 1-चरण एसी (एलएल-एलएन) | 120A . पर 1x1000VA | |
| डीसी (एलएन) | 10A . पर 3x120VA | |
| शुद्धता | एसी: ± 1 एमए (≤0.2 ए), ≤0.1% (0.2 ~ 40 ए) | |
| डीसी: ± 5 एमए (0 ~ 0.5 ए), ≤0.2% (0.5 ~ 10 ए) | ||
| संकल्प | 1mA | |
वोल्टेज जेनरेटर
| रेंज निर्धारण | 4-चरण एसी (एलएन) | 4x0…150V |
| 1-चरण एसी (एलएल) | 1x0…300V | |
| डीसी (एलएन) | 3x ... ± 160V | |
| शक्ति | 4-चरण एसी (एलएन) | 150V . पर 4x70VA |
| 1-चरण एसी (एलएल) | 300V . पर 1x140VA | |
| डीसी (एलएन) | 160V . पर 3x80VA | |
| शुद्धता | एसी: ± 2 एमवी (0.2 ~ 2 वी), ≤0.1% (2 ~ 150 वी) | |
| डीसी: ± 10 एमवी (0 ~ 5 वी), ≤0.2% (5 ~ 160 वी) | ||
| संकल्प | 1mV | |
सहायक डीसी आपूर्ति
| वोल्टेज की सीमा | 110V/220V (अधिकतम 1.5A) |
| शक्ति | मैक्स.165वीए/330वीए |
बाइनरी इनपुट
| संख्या | 8 |
| इनपुट विशेषताओं | निष्क्रिय संपर्क या संभावित-मुक्त संपर्क |
| दहलीज विशेषताएं | "0": 0～6 वी;"1":12वी～250वी |
| मैक्स।मापन समय | 999999.999s |
| समय सटीकता | ± 1ms |
| समय संकल्प | 1ms |
बाइनरी आउटपुट
| संख्या | 4 |
| प्रकार | निष्क्रिय संपर्क |
| ब्रेक क्षमता | 250VAC/0.5A, 250VDC/0.2A |
सामान्य जेनरेटर
| आवृत्ति | रेंज: 0 ~ 1200 हर्ट्ज |
| सटीकता: <1 मेगाहर्ट्ज (0 ~ 65 हर्ट्ज), <10 मेगाहर्ट्ज (65 ~ 450 हर्ट्ज), <20 मेगाहर्ट्ज (450 ~ 1200 हर्ट्ज) | |
| संकल्प: 0.001 हर्ट्ज | |
| अवस्था | रेंज: -360° ~+360° |
| सटीकता: 0.1° | |
| संकल्प: 0.01 डिग्री | |
| लयबद्ध | सुपरपोजिशन ऑर्डर: 2 ~ 24 गुना |
| विरूपण: ≤0.5% |
बिजली की आपूर्ति
| नाममात्र इनपुट वोल्टेज | अनुकूलित (एसी 220V / 230V / 120V ± 10%, 1-चरण) |
| नाममात्र आवृत्ति | 50/60 हर्ट्ज |
| मूल्यांकन वर्तमान | 10A 230V / 12A 115V . पर |
| संबंध | मानक एसी सॉकेट (आईईसी 60320) |
विविध
| वज़न | 18 किग्रा (39.68 पौंड) |
| आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना) | 405×300×164mm(15.94x11.81x6.46 इंच) |
| कनेक्शन पोर्ट | 2 यूएसबी 2.0 पोर्ट, 1 ईथरनेट पोर्ट |
फुल फंक्शनल थ्री-फेज रिले टेस्ट सिस्टम RELAYSTAR-806 ने ISO / IEC 17025 के तहत मान्यता प्राप्त चीन KETOP प्रयोगशाला में टाइप टेस्ट पास किया।
HAOMAI चीन का प्रसिद्ध चिह्न है जिसे पीपुल्स रिपब्लिक ऑफ चाइना के उद्योग और वाणिज्य के लिए राज्य प्रशासन द्वारा मान्यता प्राप्त और अनुमोदित किया गया है, चीन के बाजार में भी उच्च प्रतिष्ठा प्राप्त है।
HAOMAI इलेक्ट्रिक को ISO 9001: 2015, ISO 14001:2015 और ISO 45001:2018 द्वारा प्रमाणित किया गया है।
