उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HAOMAI |
प्रमाणन: | ISO9001:2015, Type Test Report, Calibration Report |
मॉडल संख्या: | रिलेस्टार-7000 |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | negotiation |
पैकेजिंग विवरण: | ट्रांसपोर्ट केस + प्लाईवुड केस |
प्रसव के समय: | 10-15 कार्य दिवस |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | प्रति माह 400 सेट |
प्रोडक्ट का नाम: | रिले टेस्ट सेट, रिले टेस्ट किट, सेकेंडरी इंजेक्शन टेस्ट सेट | मौजूदा उत्पादन: | 6x0…30ए |
---|---|---|---|
वोल्टेज आउटपुट: | 6x0…150V | आउटपुट सटीकता: | एसी आउटपुट के लिए ≤0.1% |
आईईसी 61850 परीक्षण: | उपलब्ध | कार्यवाही: | स्थानीय मोड + पीसी मोड |
हाई लाइट: | आईएसओ 9 001 रिले टेस्ट सिस्टम,आईईडी रिले टेस्ट सिस्टम,बहुउद्देशीय रिले और आईईडी टेस्ट किट |

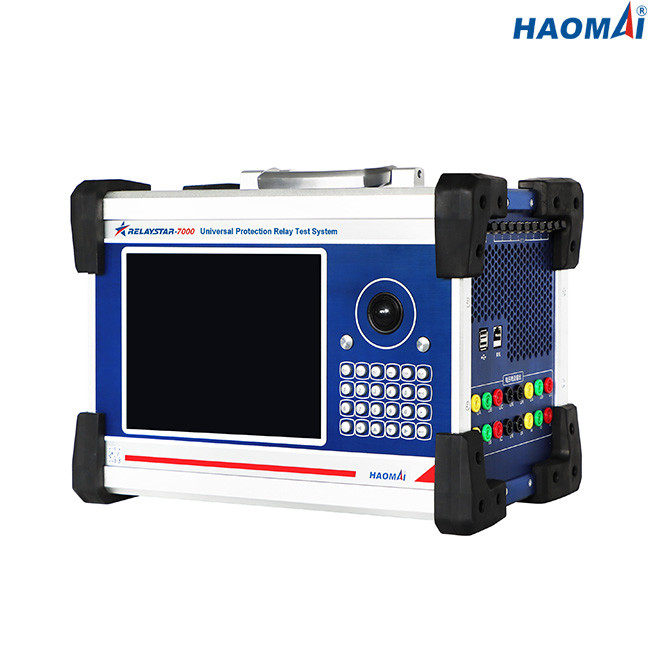

यूनिवर्सल रिले टेस्ट सिस्टम
आदर्श: रिलेस्टार-7000
RELAYSTAR-7000 एक बहुउद्देश्यीय और पोर्टेबल परीक्षण प्रणाली है जो IEC 61850 पर आधारित इलेक्ट्रो-मैकेनिकल, सॉलिड-स्टेट और माइक्रोप्रोसेसर-आधारित सुरक्षात्मक रिले, मोटर अधिभार रिले और IED की एक विस्तृत विविधता का परीक्षण करने में सक्षम है।
यूनिट को बिल्ट-इन इंडस्ट्रियल पीसी और 9.7-इंच TFT LCD स्क्रीन यूजर इंटरफेस के माध्यम से या तो मैन्युअल रूप से संचालित किया जा सकता है, या पीसी पर RELAYSTAR रिमोट सॉफ्टवेयर चला सकता है।
बिल्ट-इन यूजर इंटरफेस में एक बड़ा, पढ़ने में आसान फुल कलर हाई रेजोल्यूशन, हाई डेफिनिशन, टीएफटी एलसीडी स्क्रीन डिस्प्ले शामिल है, जो एसी और डीसी एम्पीयर, एसी और डीसी वोल्ट, और सेकंड और साइकिल दोनों में समय जैसे पैमाइश मूल्यों को प्रदर्शित करता है।चयनित परीक्षण के प्रकार के आधार पर, अन्य मान प्रदर्शित किए जा सकते हैं, जैसे चरण कोण, आवृत्ति, वाट, वीए, या पावर फैक्टर।
मुख्य विशेषताएं
1) सभी प्रकार के सुरक्षा रिले और आईईडी के परीक्षण के लिए ऑल-इन-वन डिज़ाइन
2) स्थानीय परीक्षण और पीसी रिमोट टेस्ट दोनों उपलब्ध हैं
3) परिवर्तनीय 6 वर्तमान चैनल और 6 वोल्टेज चैनल
4) इन-बिल्ट मॉनिटरिंग और रिकॉर्डिंग
5) डायनामिक जीपीएस सैटेलाइट एंड-टू-एंड टेस्टिंग क्षमता को सिंक्रोनाइज़ करता है
6) चार बार सिंक्रोनाइज़ेशन मोड: इन-बिल्ट GPS, IRIG-B कोड, PPS और IEEE1588
7) आईईसी 61850 परीक्षण क्षमता
तकनीकी डाटा
सामान्य वर्तमान और वोल्टेज आउटपुट
वर्तमान जनरेटर | रेंज निर्धारण | 6-चरण एसी (एलएन): 6x0… 30A |
डीसी (एलएन): 6x0… ± 10 ए | ||
शक्ति | 6-चरण एसी (एलएन): 6x450VA 30A . पर | |
डीसी (एलएन): 6x120VA 10A . पर | ||
शुद्धता | एसी: ± 1 एमए (≤0.2 ए), ≤0.1% (0.2 ~ 30 ए) | |
डीसी: ± 5 एमए (0.2 ~ 0.5 ए), ≤0.2% (0.5 ~ 10 ए) | ||
संकल्प | 1mA | |
वोल्टेज जेनरेटर | रेंज निर्धारण | 6-चरण एसी (एलएन): 6x0… 150V |
डीसी (एलएन): 6x0… ± 160V | ||
शक्ति | 6-चरण एसी (एलएन): 150V . पर 6x80VA | |
डीसी (एलएन): 160V . पर 6x80VA | ||
शुद्धता | एसी: ± 2 एमवी (0.2 ~ 2 वी), ≤0.1% (2 ~ 150 वी) | |
डीसी: ± 10 एमवी (0.5 ~ 5 वी), ≤0.2% (5 ~ 160 वी) | ||
संकल्प | 1mV | |
सामान्य जेनरेटर | आवृत्ति | रेंज: 0 ~ 1200 हर्ट्ज |
सटीकता: <1 मेगाहर्ट्ज (0 ~ 65 हर्ट्ज), <10 मेगाहर्ट्ज (65 ~ 450 हर्ट्ज), <20 मेगाहर्ट्ज (450 ~ 1200 हर्ट्ज) | ||
संकल्प: 0.001 हर्ट्ज | ||
अवस्था | रेंज: -360° ~+360° | |
सटीकता: 0.1° | ||
संकल्प: 0.01 डिग्री | ||
लयबद्ध | सुपरपोजिशन ऑर्डर: 2 ~ 24 गुना | |
विरूपण: ≤0.5% |
ईथरनेट संचार इंटरफेस
तरीका | 10/100 बेस-टेक्सास (10/100 एमबीटी, मुड़-जोड़ी, ऑटो-क्रॉसओवर) |
पोर्ट की संख्या | 2 |
इंटरफ़ेस का प्रकार | आरजे 45 |
स्थिति संकेत | एल.ई.डी. बत्तियां |
ऑप्टिकल फाइबर संचार इंटरफेस
तरीका | 100Base-FX (100Mbit, ऑप्टिकल फाइबर, पूर्ण द्वैध) |
पोर्ट की संख्या | 8 |
इंटरफ़ेस का प्रकार | नियंत्रण रेखा |
फाइबर प्रकार | 62.5/125μm (बहु-मोड फाइबर) |
वेवलेंथ | 1310एनएम |
संचरण दूरी | > 1 किमी |
स्थिति संकेत | एल.ई.डी. बत्तियां |
FT3 इंटरफेस
पोर्ट की संख्या | 9 (8 संचारण के लिए, 1 प्राप्त करने के लिए) |
इंटरफ़ेस का प्रकार | अनुसूचित जनजाति |
फाइबर प्रकार | 62.5/125μm (बहु-मोड फाइबर) |
वेवलेंथ | 850nm |
बाइनरी इनपुट
संख्या | 8 |
प्रकार | संभावित-मुक्त संपर्क या निष्क्रिय संपर्क (स्वचालित पहचान) |
दहलीज विशेषताएं | "0": 0~6V;"1":12वी~250वी |
बाइनरी आउटपुट
संख्या | 4 |
प्रकार | निष्क्रिय संपर्क |
ब्रेक क्षमता | 250VAC / 0.5A;250VDC / 0.2A |
अंतर्निर्मित निगरानी और रिकॉर्डिंग
निगरानी | धाराएं और वोल्टेज आउटपुट |
रिकॉर्डिंग | एनालॉग आउटपुट, बाइनरी इनपुट/आउटपुट स्थिति |
तरीका | वास्तविक समय की निगरानी, कोई बाहरी तारों की आवश्यकता नहीं है |
रिकॉर्डिंग लंबाई | असीमित (आंतरिक मेमोरी भर जाने तक) |
बिजली की आपूर्ति
नाममात्र इनपुट वोल्टेज | अनुकूलित (AC230V / 120V ± 10%, 1-चरण) |
नाममात्र आवृत्ति | 50/60 हर्ट्ज |
मूल्यांकन वर्तमान | 10A 230V / 12A 120V . पर |
संबंध | मानक एसी सॉकेट (आईईसी 60320) |
पर्यावरण की स्थिति
प्रचालन तापमान | 0 ... +50 डिग्री सेल्सियस (+32 ... +122 डिग्री फारेनहाइट) |
भंडारण तापमान | -25 ... +70 डिग्री सेल्सियस (-13 ... +158 डिग्री फारेनहाइट) |
आर्द्रता सीमा | सापेक्षिक आर्द्रता 5 ... 95%, गैर-संघनक |
कंपन | आईईसी 60068-2-6(20मी/से2 पर 10 ... 150 हर्ट्ज) |
विविध
वज़न | 19.5 किग्रा (42.99 पाउंड) |
आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना) | 405×295×250mm(15.94x11.61x9.84 इंच) |
यूनिवर्सल रिले टेस्ट सिस्टम RELAYSTAR-7000 उन वातावरणों में सबसे उपयुक्त है जहां संख्यात्मक और संचार आधारित सुरक्षा है।इसकी असाधारण उच्च परिशुद्धता के साथ, यह पीक्यू मीटर और पीएमयू जैसे सभी प्रकार के माप उपकरणों के लिए एक आदर्श स्रोत आधारित अंशशोधक भी है।
यूनिवर्सल रिले टेस्ट सिस्टम RELAYSTAR-7000 में पूर्ण सुरक्षा है।सभी करंट और वोल्टेज आउटपुट पूरी तरह से ओवरलोड और शॉर्ट सर्किट प्रूफ हैं और बाहरी हाई-वोल्टेज ट्रांसिएंट सिग्नल और ओवर टेम्परेचर से सुरक्षित हैं।
यूनिवर्सल रिले टेस्ट सिस्टम RELAYSTAR-7000 ने कई बार SGCC (स्टेट ग्रिड कॉर्पोरेशन ऑफ चाइना) से टेंडर जीता।क्षेत्र परीक्षण तस्वीरें नीचे दी गई तस्वीरों के रूप में दिखाई गई हैं।
