| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HAOMAI |
| प्रमाणन: | ISO9001:2015, Type Test Report, Calibration Report |
| मॉडल संख्या: | रिलेस्टार-1600 |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | negotiation |
| पैकेजिंग विवरण: | ट्रांसपोर्ट केस + प्लाईवुड केस |
| प्रसव के समय: | 5-10 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 400 सेट |
| प्रोडक्ट का नाम: | रिले टेस्ट सेट, रिले टेस्ट किट, सेकेंडरी इंजेक्शन टेस्ट सेट | मौजूदा उत्पादन: | 6x0…40ए |
|---|---|---|---|
| वोल्टेज आउटपुट: | 6x0…150V | आउटपुट सटीकता: | एसी आउटपुट के लिए ≤0.1% |
| कार्यवाही: | स्थानीय मोड + पीसी मोड | ||
| हाई लाइट: | बहुउद्देशीय सुरक्षा रिले परीक्षक,1000VA सुरक्षा रिले परीक्षक,माइक्रोप्रोसेसर रिले टेस्ट सेट |
||

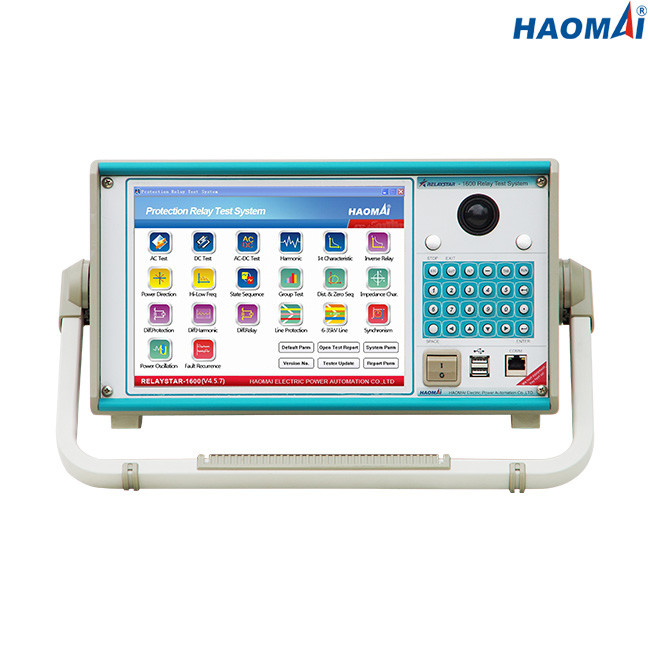

हाई पावर सिक्स-फेज रिले टेस्ट सिस्टम
आदर्श: रिलेस्टार-1600
RELAYSTAR-1600 HAOMAI द्वारा विकसित ऑल-इन-वन प्रोटेक्शन रिले टेस्ट सिस्टम है, जो त्वरित और उपयोग में आसान है।इसे पीसी के साथ या उसके बिना संचालित किया जा सकता है।
RELAYSTAR-1600 इलेक्ट्रो-मैकेनिकल, सॉलिड-स्टेट और माइक्रोप्रोसेसर-आधारित सुरक्षात्मक रिले के परीक्षण के लिए 6-चरण करंट (6x0… 40A) और 6-चरण वोल्टेज (6x0… 150V) का उत्पादन कर सकता है।
नए उच्च शक्ति वाले वोल्टेज-करंट एम्पलीफायरों को RELAYSTAR-1600 के लिए अपनाया गया है।वर्तमान एम्पलीफायर परीक्षण के दौरान लगातार लोड को अधिकतम अनुपालन वोल्टेज प्रदान करता है, और सीमा परिवर्तन स्वचालित रूप से लोड के तहत किया जाता है।यह बेहतर परीक्षा परिणाम सुनिश्चित करता है, और रेंज बदलने के लिए आउटपुट को बंद किए बिना समय बचाता है।कई मामलों में लगातार बिजली उत्पादन उच्च बोझ रिले का परीक्षण करने के लिए समानांतर या वर्तमान चैनलों को एक साथ श्रृंखलाबद्ध करने की आवश्यकता को समाप्त करता है।
मुख्य विशेषताएं:
1) 6-फेज करंट (6×40ए) + 6-फेज वोल्टेज (6×150वी) आउटपुट
2) 10.4-इंच एलसीडी स्क्रीन के साथ एंबेडेड औद्योगिक पीसी
3) स्थानीय परीक्षण और पीसी रिमोट टेस्ट दोनों उपलब्ध हैं
4) लगातार बिजली उत्पादन
5) स्थिर-राज्य और गतिशील परीक्षण क्षमता
6) इन-बिल्ट जीपीएस के साथ एंड टू एंड टेस्ट
7) क्षणिक परीक्षण करता है
8) प्रचुर मात्रा में परीक्षण मॉड्यूल
तकनीकी डाटा
वर्तमान जनरेटर
| रेंज निर्धारण | 6-चरण एसी (एलएन) | 6x0…40ए |
| 3-चरण एसी (एलएन) | 3x0…80ए | |
| 1-चरण एसी (एलएल-एलएन) | 1x0…240A | |
| डीसी (एलएन) | 6x0… ± 20 ए | |
| शक्ति | 6-चरण एसी (एलएन) | 40A . पर 6x300VA |
| 3-चरण एसी (एलएन) | 80A . पर 3x450VA | |
| 1-चरण एसी (एलएल-एलएन) | 240A पर 1x1000VA | |
| डीसी (एलएन) | 20A . पर 6x120VA | |
| शुद्धता | एसी: ± 1 एमए (≤0.2 ए), ≤0.1% (0.2 ~ 40 ए) | |
| डीसी: ± 5 एमए (0.2 ~ 0.5 ए), ≤0.2% (0.5 ~ 20 ए) | ||
| संकल्प | 1mA | |
वोल्टेज जेनरेटर
| रेंज निर्धारण | 6-चरण एसी (एलएन) | 6x0…150V |
| 3-चरण एसी (एलएन) | 3x0…300V | |
| डीसी (एलएन) | 6x0… ± 175V | |
| शक्ति | 6-चरण एसी (एलएन) | 150V . पर 6x80VA |
| 3-चरण एसी (एलएन) | 300V . पर 3x100VA | |
| डीसी (एलएन) | 175V . पर 6x80VA | |
| शुद्धता | एसी: ± 2 एमवी (0.2 ~ 2 वी), ≤0.1% (2 ~ 150 वी) | |
| डीसी: ± 10 एमवी (0.5 ~ 5 वी), ≤0.2% (5 ~ 175 वी) | ||
| संकल्प | 1mV | |
सहायक डीसी आपूर्ति
| वोल्टेज की सीमा | 110V/220V (अधिकतम 1.5A) |
| शक्ति | मैक्स.165वीए/330वीए |
बाइनरी इनपुट
| संख्या | 10 |
| इनपुट विशेषताओं | निष्क्रिय संपर्क या संभावित-मुक्त संपर्क |
| दहलीज विशेषताएं | "0": 0～6 वी;"1":12वी～250वी |
| मैक्स।मापन समय | 999999.999s |
| समय सटीकता | ± 1ms |
| समय संकल्प | 1ms |
बाइनरी आउटपुट
| संख्या | 8 |
| प्रकार | निष्क्रिय संपर्क |
| ब्रेक क्षमता | 250VAC/0.5A, 250VDC/0.2A |
अंतर्निर्मित निगरानी और रिकॉर्डिंग
| निगरानी | धाराएं और वोल्टेज आउटपुट |
| रिकॉर्डिंग | एनालॉग आउटपुट, बाइनरी इनपुट/आउटपुट स्थिति |
| तरीका | वास्तविक समय की निगरानी, कोई बाहरी तारों की आवश्यकता नहीं है |
| रिकॉर्डिंग लंबाई | असीमित (आंतरिक मेमोरी भर जाने तक) |
सामान्य जेनरेटर
| आवृत्ति | रेंज: 0 ~ 1200 हर्ट्ज |
| सटीकता: <1 मेगाहर्ट्ज (0 ~ 65 हर्ट्ज); <10 मेगाहर्ट्ज (65 ~ 450 हर्ट्ज); <20 मेगाहर्ट्ज (450 ~ 1200 हर्ट्ज) | |
| संकल्प: 0.001 हर्ट्ज | |
| अवस्था | रेंज: -360° ~+360° |
| सटीकता: 0.1° | |
| संकल्प: 0.01 डिग्री | |
| लयबद्ध | सुपरपोजिशन ऑर्डर: 2 ~ 24 गुना |
| विरूपण: ≤0.5% |
बिजली की आपूर्ति
| नाममात्र इनपुट वोल्टेज | अनुकूलित (एसी 220V / 230V / 120V ± 10%, 1-चरण) |
| नाममात्र आवृत्ति | 50/60 हर्ट्ज |
| मूल्यांकन वर्तमान | 10A 230V / 12A 115V . पर |
| संबंध | मानक एसी सॉकेट (आईईसी 60320) |
पर्यावरण की स्थिति
| प्रचालन तापमान | 0 ... +50 डिग्री सेल्सियस (+32 ... +122 डिग्री फारेनहाइट) |
| भंडारण तापमान | -25 ... +70 डिग्री सेल्सियस (-13 ... +158 डिग्री फारेनहाइट) |
| आर्द्रता सीमा | सापेक्षिक आर्द्रता 5 ... 95%, गैर संघनक |
| कंपन | आईईसी 60068-2-6(20मी/से2 पर 10 ... 150 हर्ट्ज) |
विविध
| वज़न | 18 किग्रा (39.68 पौंड) |
| आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना) | 420 × 360 × 210 मिमी (16.54x14.17x8.27 इंच) |
| कनेक्शन पोर्ट | 2 यूएसबी 2.0 पोर्ट, 1 ईथरनेट पोर्ट |
हाई पावर सिक्स-फेज रिले टेस्ट सिस्टम RELAYSTAR-1600 साइट पर सुरक्षा रिले परीक्षण करने के लिए इंजीनियरों के परीक्षण और कमीशन के लिए एक उत्कृष्ट विकल्प है।
हाई पावर सिक्स-फेज रिले टेस्ट सिस्टम RELAYSTAR-1600 ने ISO/IEC 17025 के तहत मान्यता प्राप्त चीन KETOP प्रयोगशाला में टाइप टेस्ट पास किया।
हाई पावर सिक्स-फेज रिले टेस्ट सिस्टम RELAYSTAR-1600 का उपयोग सीमेंस SIPROTEC सुरक्षा रिले का परीक्षण करने के लिए किया जाता है।कृपया नीचे दी गई तस्वीरों को देखें।
