Name: 32.63lb छह चरण रिले टेस्ट सिस्टम 50/60 हर्ट्ज इंटेलिजेंट पोर्टेबल
Brand: HAOMAI
SKU: रिलेस्टार-एच60

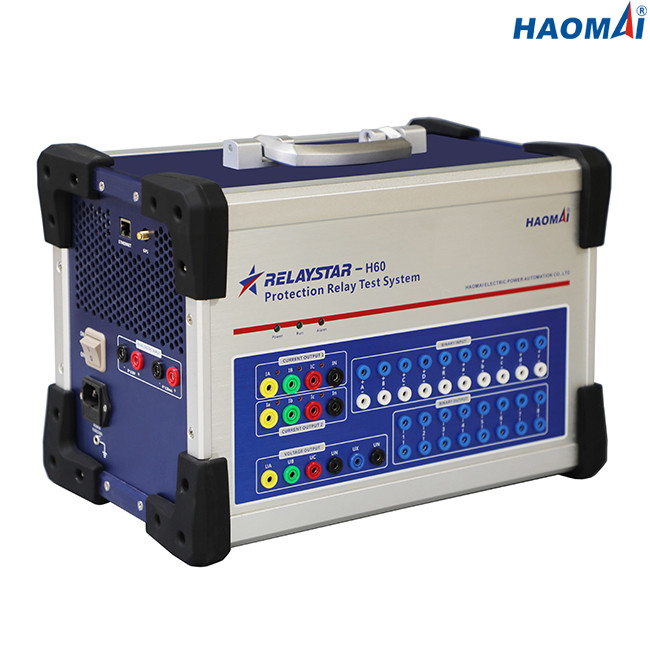

32.63lb छह चरण रिले टेस्ट सिस्टम 50/60 हर्ट्ज इंटेलिजेंट पोर्टेबल

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	HAOMAI
प्रमाणन:	ISO9001:2015, Calibration Report
मॉडल संख्या:	रिलेस्टार-एच60

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	एक सेट
मूल्य:	negotiation
पैकेजिंग विवरण:	ट्रांसपोर्ट केस + प्लाईवुड केस
प्रसव के समय:	5-10 कार्य दिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	प्रति माह 400 सेट

संपर्क करें

विस्तृत उत्पाद विवरण

प्रोडक्ट का नाम:	प्रोटेक्शन रिले टेस्ट सेट, रिले टेस्टर, सेकेंडरी इंजेक्शन टेस्ट सेट	मौजूदा उत्पादन:	6x0…32ए
वोल्टेज आउटपुट:	4x0…300V	आउटपुट सटीकता:	एसी आउटपुट के लिए 0.05%
एंड-टू-एंड टेस्ट:	बिल्ट-इन GPS . द्वारा	कार्यवाही:	लैपटॉप
हाई लाइट:	32.63lb रिले टेस्ट सिस्टम , 50Hz रिले टेस्ट सिस्टम , 60Hz रिले टेस्ट किट

उच्च सटीकता छह चरण रिले टेस्ट सिस्टम

आदर्श: रिलेस्टार-एच60

RELAYSTAR-H60 उच्च-वोल्टेज सबस्टेशन और औद्योगिक वातावरण में सभी पीढ़ियों और सुरक्षा रिले के प्रकारों के परीक्षण के लिए उच्च सटीकता वाला 6-चरण रिले परीक्षण प्रणाली है।यह 6-चरण करंट (0… 32A / चरण) और 4-चरण वोल्टेज (0… 300V / चरण) का उत्पादन कर सकता है, और आउटपुट सटीकता बहुत अधिक है (0.5% तक)।

हाई एक्यूरेसी सिक्स-फेज रिले टेस्ट सिस्टम RELAYSTAR-H60 को विंडोज ऑपरेटिंग सिस्टम वाले लैपटॉप पर चलने वाले RELAYSTAR सॉफ्टवेयर द्वारा संचालित किया जा सकता है।

RELAYSTAR-H60 के बिल्ट-इन GPS द्वारा एंड-टू-एंड टेस्ट किया जा सकता है।

मुख्य विशेषताएं

1) 6-चरण वर्तमान (6 × 32 ए) + 4-चरण वोल्टेज (4 × 300V) आउटपुट

2) स्थानीय परीक्षण और पीसी दूरस्थ परीक्षण दोनों उपलब्ध हैं

3) उच्च प्रदर्शन रैखिक शक्ति एम्पलीफायर

4) इन-बिल्ट वेवफॉर्म मॉनिटरिंग और रिकॉर्डिंग

5) बुद्धिमान आत्म-सुरक्षा

6) स्वतंत्र औक्स।सुरक्षा रिले को बिजली की आपूर्ति के लिए डीसी

7) ऑटो और मैनुअल टेस्ट मोड उपलब्ध हैं

8) बिल्ट-इन GPS द्वारा एंड-टू-एंड टेस्ट करें

तकनीकी डाटा

वर्तमान जनरेटर

रेंज निर्धारण	6-चरण एसी (एलएन)	6x0…32ए
	3-चरण एसी (एलएन)	3x0…64ए
	1-चरण एसी (एलएल-एलएन)	1x0…192ए
	डीसी (एलएन)	6x0… ± 15A
शक्ति	6-चरण एसी (एलएन)	32A पर 6x240VA
	3-चरण एसी (एलएन)	64A . पर 3x400VA
	1-चरण एसी (एलएल-एलएन)	192A पर 1x750VA
	डीसी (एलएन)	15A . पर 6x240VA
शुद्धता	एसी: ± 2.5 एमए (≤0.5 ए), ≤0.05% (0.5 ~ 32 ए)
शुद्धता	डीसी: ≤0.1%
संकल्प	1mA

वोल्टेज जेनरेटर

रेंज निर्धारण	4-चरण एसी (एलएन)	4x0…300V
	1-चरण एसी (एलएल)	1x0…600V
	डीसी (एलएन)	4x0… ± 300V
शक्ति	4-चरण एसी (एलएन)	300V . पर 4x80VA
	1-चरण एसी (एलएल)	600V . पर 1x160VA
	डीसी (एलएन)	300V . पर 4x80VA
शुद्धता	एसी: ± 5 एमवी (≤5 वी), ≤0.05% (5 ~ 300 वी)
	डीसी: ≤0.1%
संकल्प	1mV

सहायक डीसी आपूर्ति

वोल्टेज की सीमा	0-300V
आउटपुट सटीकता	≤0.5%
शक्ति	अधिकतम 160VA

बाइनरी इनपुट

संख्या	10
इनपुट विशेषताओं	निष्क्रिय संपर्क या संभावित-मुक्त संपर्क
दहलीज विशेषताएं	"0": 0-6 वी;"1":11वी-250वी
मैक्स।मापन समय	999999.999s
समय सटीकता	0.1ms
समय संकल्प	0.1ms

बाइनरी आउटपुट

संख्या	8
प्रकार	निष्क्रिय संपर्क
ब्रेक क्षमता	250VAC/0.5A, 250VDC/0.2A

डीसी वोल्टेज मापने इनपुट

माप सीमा	0 ... ± 10 वी
शुद्धता	त्रुटि <0.02% आरजी।टाइप।, <0.05% आरजी।ग्वार

डीसी करंट मापने वाला इनपुट

माप सीमा	0 ... ± 20 एमए
शुद्धता	त्रुटि <0.02% आरजी।टाइप।, <0.05% आरजी।ग्वार

अंतर्निर्मित निगरानी और रिकॉर्डिंग

निगरानी	6-चरण वर्तमान और 4-चरण वोल्टेज आउटपुट
रिकॉर्डिंग	एनालॉग आउटपुट
तरीका	वास्तविक समय की निगरानी, कोई बाहरी तारों की आवश्यकता नहीं है
रिकॉर्डिंग लंबाई	असीमित (आंतरिक मेमोरी भर जाने तक)

सामान्य जेनरेटर

आवृत्ति	रेंज: 0 ~ 1200 हर्ट्ज
	सटीकता: <1 मेगाहर्ट्ज (0 ~ 65 हर्ट्ज), <2 मेगाहर्ट्ज (65 ~ 450 हर्ट्ज), <5 मेगाहर्ट्ज (450 ~ 1200 हर्ट्ज)
	संकल्प: 0.001 हर्ट्ज
अवस्था	रेंज: -360° ~+360°
	सटीकता: 0.1°
	संकल्प: 0. 1°
लयबद्ध	सुपरपोजिशन ऑर्डर: 2 ~ 24 गुना
लयबद्ध	विरूपण: ≤0.5%

बिजली की आपूर्ति

नाममात्र इनपुट वोल्टेज	AC220V / 230V ± 10%, 1-चरण
नाममात्र आवृत्ति	50/60 हर्ट्ज
मूल्यांकन वर्तमान	230V . पर 10A
संबंध	मानक एसी सॉकेट (आईईसी 60320)

विविध

वज़न	14.8 किग्रा (32.63 पौंड)
आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना)	392x272x237 मिमी (15.43x10.71x9.33 इंच)
कनेक्शन पोर्ट	1 ईथरनेट पोर्ट

पर्यावरण की स्थिति

प्रचालन तापमान	0 ... +50 डिग्री सेल्सियस (+32 ... +122 डिग्री फारेनहाइट)
भंडारण तापमान	-25 ... +70 डिग्री सेल्सियस (-13 ... +158 डिग्री फारेनहाइट)
आर्द्रता सीमा	सापेक्षिक आर्द्रता 5 ... 95%, गैर संघनक
कंपन	आईईसी 60068-2-6(20मी/से2 पर 10 ... 150 हर्ट्ज)

उच्च सटीकता छह-चरण रिले टेस्ट सिस्टम RELAYSTAR-H60 ABB, GE, ALSTOM, SIEMENS, श्नाइडर, SEL, NR, SIFANG, CYG SUNRI आदि निर्माताओं द्वारा उत्पादित सभी प्रकार के सुरक्षा रिले के परीक्षण के लिए शक्तिशाली उपकरण है।

उच्च सटीकता छह-चरण रिले परीक्षण प्रणाली RELAYSTAR-H60 को ISO 9001 पंजीकृत प्रणाली के तहत विकसित और निर्मित किया गया है।
